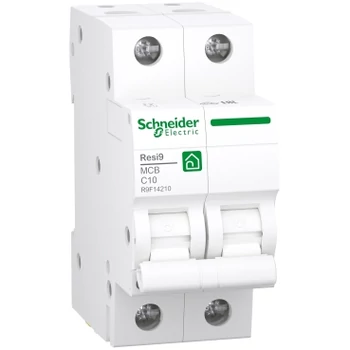

SCHNEIDER R9F14210 Resi R9 Kismegszakító 2P, 10A, 4,5kA C karakterisztika

SCHNEIDER R9F14210 Resi R9 Kismegszakító 2P, 10A, 4,5kA C karakterisztika

Műszaki adatok:

• Termékcsalád: Resi9
• Termék neve: Resi9 MCB
• Termék vagy alkatrész típusa: Kismegszakító
• Készülék alkalmazás: Elosztás
• Pólusok megnevezése: 2P
• Védett pólusok száma: 2
• [In] névleges áram: 10 A -30 °C
• Hálózat típusa: AC
• Kioldóegység technológia: Termikus-mágneses
• Görbe: C
• Megszakítási kapacitás: 4500 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60898-1
• Szabványok: EN/IEC 60898-1
• Terméktanúsítványok: EAC, VDE

Kiegészítő jellemzők:

• Hálózati frekvencia: 50/60 Hz
• Ue névleges üzemi feszültség: 230 V AC 50/60 Hz
• Mágneses kioldási határérték: 5...10 x In
• Korlátozási osztály: 3 megfelel EN/IEC 60898-1
• [Ui] névleges szigetelési feszültség: 440 V AC 50/60 Hz
• [Uimp] névleges lökő-feszültség állóság: 4 kV
• Vezérlő típusa: Kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Szerelési mód: Klipszes
• Rögzítés: DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: Fenéklap: kettős csatlakozás
• 9 mm-es osztások: 4
• Magasság: 85 mm
• Szélesség: 36 mm
• Mélység: 75 mm
• Szín: Fehér
• Mechanikai tartósság: 10000 ciklus
• Elektromos élettartam: 4000 ciklus AC 50/60 Hz megfelel EN/IEC 60898-1
• Reteszelési opciók leírása: Lakat OFF helyzetben
• Csatlakozás típusa: Alagút típusú terminálok (felső vagy alsó) - <= 25 mm² - merev, Alagút típusú terminálok (felső vagy alsó) - <= 16 mm² - sodrott, érvéghüvellyel, Alagút típusú terminálok (felső vagy alsó) - <= 16 mm² - rugalmas
• Vezeték csupaszítási hossz14 mm felső vagy alsó
• Meghúzási nyomaték: 2 N.m felső vagy alsó
• Szivárgóáram-védelem: Nincs
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
