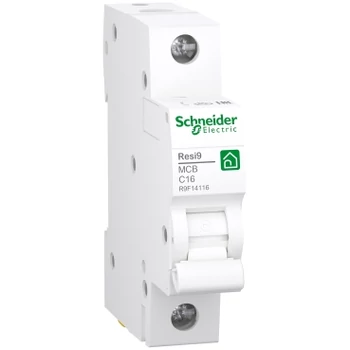

SCHNEIDER R9F14116 Resi R9 Kismegszakító 1P, 16A, 4,5kA C karakterisztika
Műszaki adatok:
- Termék neve: Resi9 MCB
- Termék vagy alkatrész típusa: Kismegszakító
- Készülék alkalmazás: Elosztás
- Pólusok megnevezése: 1P
- Védett pólusok száma: 1
- [In] névleges áram: 16 A -30 °C
- Hálózat típusa: AC
- Kioldóegység technológia: Termikus-mágneses
- Görbe: C
- Megszakítási kapacitás: 4500 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60898-1
- Szabványok: EN/IEC 60898-1
- Terméktanúsítványok: EAC. VDE
Kiegészítő jellemzők:
- Hálózati frekvencia: 50/60 Hz
- Ue névleges üzemi feszültség: 230 V AC 50/60 Hz
- Mágneses kioldási határérték: 5...10 x In
- Korlátozási osztály: 3 megfelel EN/IEC 60898-1
- [Ui] névleges szigetelési feszültség: 440 V AC 50/60 Hz
- [Uimp] névleges lökő-feszültség állóság: 4 kV
- Vezérlő típusa: Kapcsoló
- Helyi jelzés: ON/OFF jelzés
- Szerelési mód: Klipszes
- Rögzítés: DIN sín
- Fésűs gyűjtősín és elosztóblokk kompatibilitás: Fenéklap: kettős csatlakozás
- 9 mm-es osztások: 2
- Magasság: 85 mm
- Szélesség: 18 mm
- Mélység: 75 mm
- Szín: Fehér
- Mechanikai tartósság: 10000 ciklus
- Elektromos élettartam: 4000 ciklus AC 50/60 Hz megfelel EN/IEC 60898-1
- Reteszelési opciók leírása: Lakat OFF helyzetben
- Csatlakozás típusa: Alagút típusú terminálok (felső vagy alsó) - <= 25 mm² - merev, Alagút típusú terminálok (felső vagy alsó) - <= 16 mm² - sodrott, érvéghüvellyel, Alagút típusú terminálok (felső vagy alsó) - <= 16 mm² - rugalmas
- Vezeték csupaszítási hossz: 14 mm felső vagy alsó
- Meghúzási nyomaték: 2 N.m felső vagy alsó
- Szivárgóáram-védelem: Nincs
- Gyártó: SCHNEIDER
