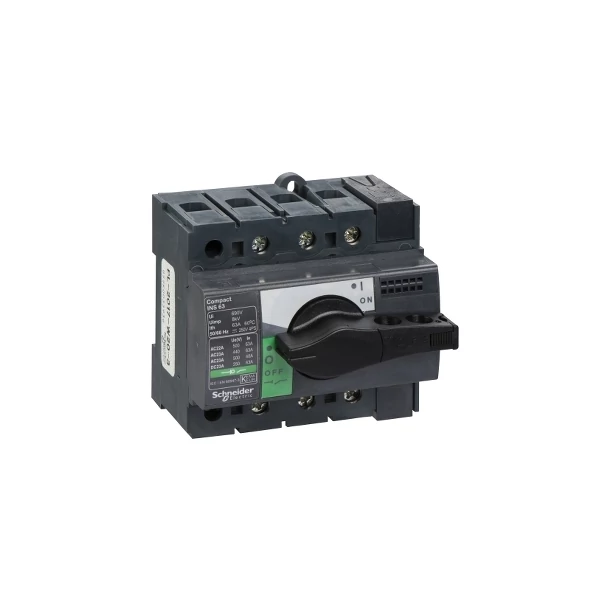

SCHNEIDER 28902 Interpact INS 63 3p kapcsoló

SCHNEIDER 28902 Interpact INS 63 3p kapcsoló

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Kompakt
• Termék neve: Kompakt INSE
• Termék vagy alkatrész típusa: Szakaszolókapcsoló
• Pólusok megnevezése: 3P
• Hálózat típusa: DC, AC
• Hálózati frekvencia: 50/60 Hz
• Le névleges üzemi áram:
  • AC-22A: 63 A AC 50/60 Hz 220/240 V
  • AC-22A: 63 A AC 50/60 Hz 380/440 V
  • AC-22A: 63 A AC 50/60 Hz 440/500 V
  • AC-22A: 63 A AC 50/60 Hz 500 V
  • AC-23B: 40 A AC 50/60 Hz 500 V
  • AC-23B: 63 A AC 50/60 Hz 220/240 V
  • AC-23B: 63 A AC 50/60 Hz 380/440 V
  • AC-23B: 63 A AC 50/60 Hz 440/500 V
  • DC-22B: 63 A DC 125 V 2 pólus/fázis sorba kötve
  • DC-23B: 63 A DC 125 V 2 pólus/fázis sorba kötve
• Ui névleges szigetelési feszültség: 690 V AC 50/60 Hz
• [Uimp] névleges lökő-feszültség állóság: 8 kV
• Ith konvencionális termikus szabad levegő áram: 63 A -60 °C
• Icm névleges rövidzárlat bekapcsolási teljesítmény:
  • 15 kA egyedi bontó kapcsoló 500 V AC -50/60 Hz
  • 75 kA hálózatoldali védelem megszakítóval 500 V AC -50/60 Hz
• Ue névleges üzemi feszültség:
  • 125 V DC
  • 500 V AC 50/60 Hz
• Alkalmasság leválasztásra: Igen
• Érintkező helyzetjelző: Igen
• Látható törés: Nem
• Szennyezettségi fok: 3

Kiegészítő jellemzők:

• Vezérlő típusa: forgatógomb
• Fogantyú színe: Fekete
• Szerelési mód: Rögzített, 2 TL között
• Rögzítés: Lemez vagy panel szerelőkészlettel
• DIN sín: felső csatlakozás
• Mellső: alsó csatlakozás
• Mellső: Kábel keresztmetszete: 1,5…50 mm²
• Maximális teljesítményt:
  • AC-23A: 15 kW -220/240 V AC 50/60 Hz
  • AC-23A: 22 kW -500/525 V AC 50/60 Hz
  • AC-23A: 30 kW -380/440 V AC 50/60 Hz
  • AC-23A: 30 kW -440 V AC 50/60 Hz
• Névleges üzemmód: Szünetmentes
• Szakaszos üzemi osztály: 120 - 60 % osztály
• Icw névleges rövidzárlati kiállási áram:
  • 0,67 kA ideig 20 s megfelel IEC 60947-3
  • 1,73 kA ideig 3 s megfelel IEC 60947-3
  • 3 kA ideig 1 s megfelel IEC 60947-3
  • 0,55 kA ideig 30 s megfelel IEC 60947-3
• Mechanikai tartósság: 2000-es ciklus
• Elektromos élettartam:
  • AC-22A: 1500 ciklus 220/240 V AC 50/60 Hz
  • AC-22A: 1500 ciklus 380/415 V AC 50/60 Hz
  • AC-22A: 1500 ciklus 440 V AC 50/60 Hz
  • AC-22A: 1500 ciklus 500 V AC 50/60 Hz
  • AC-23B: 1500 ciklus 220/240 V AC 50/60 Hz
  • AC-23B: 1500 ciklus 380/415 V AC 50/60 Hz
  • AC-23B: 1500 ciklus 440 V AC 50/60 Hz
  • AC-23B: 1500 ciklus 500 V AC 50/60 Hz
  • DC-22B: 1500 ciklus 250 V DC 2 pólus/fázis sorba kötve
  • DC-23B: 1500 ciklus 250 V DC 2 pólus/fázis sorba kötve
• Csatlakozásosztás: 18 mm
• Magasság: 85 mm
• Szélesség: 90 mm
• Mélység: 62,5 mm
• Nettó súly: 0,5 kg
• Gyártó: SCHNEIDER
