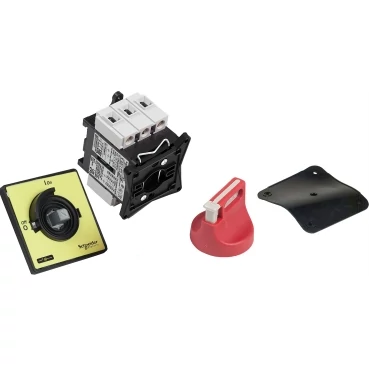

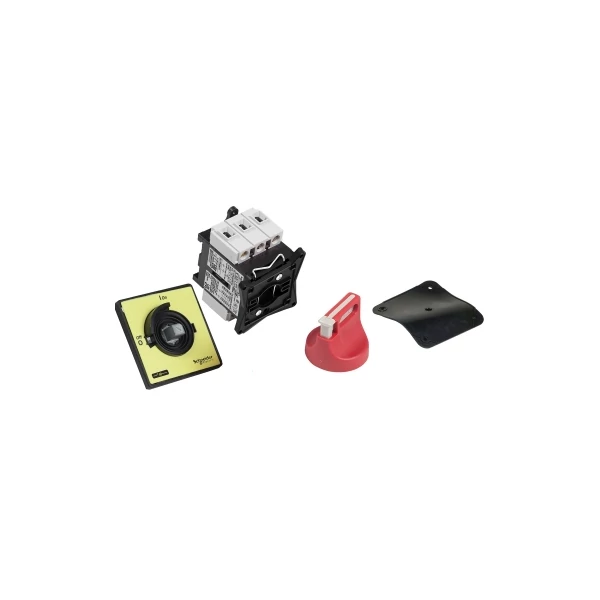

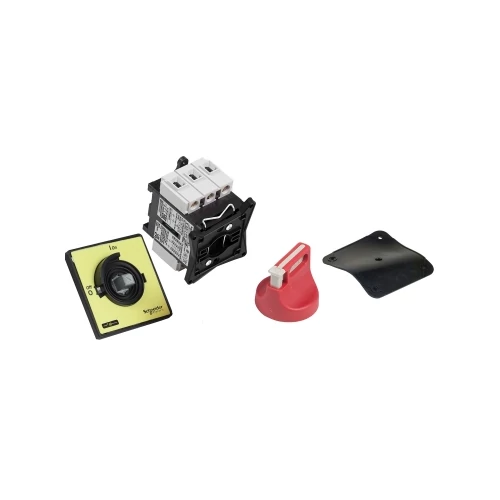

SCHNEIDER VCF01 Komplett főkapcsoló ajtóra és tokozatba 20A 3P szerelhető piros karral

SCHNEIDER VCF01 Komplett főkapcsoló ajtóra és tokozatba 20A 3P szerelhető piros karral

Műszaki adatok:

• Hatótávolság: Thalassa
• Termék név: TeSys VARIO
• Eszköz rövid neve: VCFN
• Terméktípus: Vészleállító nyomógomb

Kiegészítő jellemzők:

• Eszköz összetétele: Fogantyúk, Kapcsoló és hálózati aljzat, Szerelési támogatás
• Kezelő (rotációs hajtás): ajtókivágás
• Kapcsoló: ajtókivágás
• Szerelési módszer: 4 csavarral esetén kezelő (rotációs hajtás)
• Teljesítményszint: Nagy teljesítményű
• A lengyelek száma: 3P
• Érintkező típusa és összetétele: 3 NEM
• [Ue] IEC névleges üzemi feszültség: 6 V AC 50/60 Hz
• IEC névleges üzemi teljesítmény W-ban:
  •  7,5 kW -500 V (AC-3e)
  •  11 kW -6 V (AC-23B)
  • 3 kW -230...240 V (AC-3e)
  • 4 kW -400...440 V (AC-3e)
  • 7,5 kW -500 V (AC-23B)
  • 5,5 kW -6 V (AC-3e)
  • 4 kW -230...240 V (AC-23B)
  • 5,5 kW -400...440 V (AC-23B)
• [Ie] Névleges üzemi áram: 11 A AC-23A Ue: 400 V
• [Ith] Hagyományos szabad levegő hőáram: 20 A
• [Ithe] Hagyományos zárt hőáram: 16 A
• Kapacitás (I Rms):
  • 200 A -400 V AC-21B
  • 200 A -400 V AC-22A
  • 200 A -400 V AC-23B
• Törőképesség:
  • 200 A -400 V (AC-21B)
  • 200 A-400 V (AC-22A)
  • 200 A -400 V (AC-23B)
• Névleges feltételes rövidzárlati áram:
  • 10 kA -400 V - kapcsolt biztosíték 20 A am
  • 10 kA -400 V - kapcsolt biztosíték 20 A gG
• [Icm] Névleges rövidzárlati kapacitás: 1 kA -400 V csúcsáram esetén
• [Icw] Névleges rövid idejű ellenállási áram: 300 A -400 V végén: 1 év
• [Uimp] Névleges impulzusálló feszültség: 8 kV
• Izolálásra való alkalmasság: Igen
• Hálózat típusa: AC, DC
• Időszakos szolgálati osztály: 30
• Vezérlés típusa: Forgatógomb
• Forgó fogantyús rögzítési stílus: Közvetlenül
• Fogantyú színe: Vörös
• Fogantyú első lemez színe: Sárga
• Forgó fogantyús lakat: 1 ... 3 lakat 4…8 mm
• Jelzés: 0-1
• Mechanikai tartósság: 10000 ciklus
• Elektromos tartósság: 10000 ciklus AC-21, 3000 ciklus DC-11
• IEC terminál csatlakozás: Betápláló áramkör: csavaros kábel 10 mm² - kábel merevsége: tömör, Betápláló áramkör: csavaros kábel 6 mm² - kábel merevsége: rugalmas - kábelvéggel
• Meghúzás: Betáplálókör: 2,1 N.m - mellett csavaros áram csatlakozás
• Alap méret: 60 x 60 mm
• Magasság: 74 mm
• Szélesség: 60 mm
• Termék súlya: 0,25 kg
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
