JB-H(ST)H 2x2x0,8 BD E90 Tűzálló tűzjelző kábel

Leírás:

• Árnyékolt tűzálló, tűzjelző kábel

Felhasználás:

• Az S.Fire Proof tűzálló kábeleket úgy tervezték, hogy a tűzben megőrizzék az áramkörök integritását és a vészhelyzeti rendszerek működőképesek maradjanak. Ezek a kábelek alkalmasak a tűzvédelmi rendszerekben történő jelátvitelre a vezérlés, mérés, adat- és szabályozástechnika területén, a tűz keletkezését és terjedését, valamint a füstképződést korlátozó tulajdonságokkal. A JB-H(St)H kábelt tűzjelző rendszerek tervezésében és telepítésében használják. Az S.Fire Proof tűzálló kábelek akkor használatosak, amikor a tűzbiztonság rendkívül fontos, valamint olyan alkalmazásokban, ahol tűz esetén biztosítani kell a (P120) (PH120) 180 perces tűzállóságot. Ezek a kábelek előnyösen használhatók beltérben, de szabadban is elhelyezhetők az épületek külső falára rögzítve, amennyiben védettek lesznek a közvetlen napsugárzás ellen.

Műszaki adatok:

• Üzemi csúcsfeszültség: 225 V
• Üzemi feszültség: 24 V
• Vizsgáló feszültség: 800 V eff. (ér/ér, ér/árnyékolás, AC 50 Hz)
• Hőmérsékleti tartomány: Beépítve -30 oC-tól +70 oC-ig
• Szigetelési ellenállás: Minimum 100 MΩ x km
• Üzemi kapacitás: 800 Hz-en maximum 100 nF / km
• Hajlítási sugár: Beépítve legalább 10 x-es kábel átmérő
• A kábelek megfelelnek a következő szabványoknak:
  • EN 50200:2007 tűzállóság;
  • EN 60331-23 vízszintes lángteszt, integritás vizsgálat;
  • EN 60332-1-2 függőleges lángterjedés, önkioltó képesség;
  • EN 60754-2 felszabaduló gázok, savasság, vezetőképesség;
  • EN 61034-2 füstsűrűség, átláthatóság;
  • EN 50399 hőleadás, füstképződés, lángoló cseppek/részecskék;
  • EN 50575:2014 viselkedés a tűzben;
  • EN 13501-6 tűzvédelmi osztályozás;
  • DIN VDE 0815 kábel felépítés és ér színjelölés.

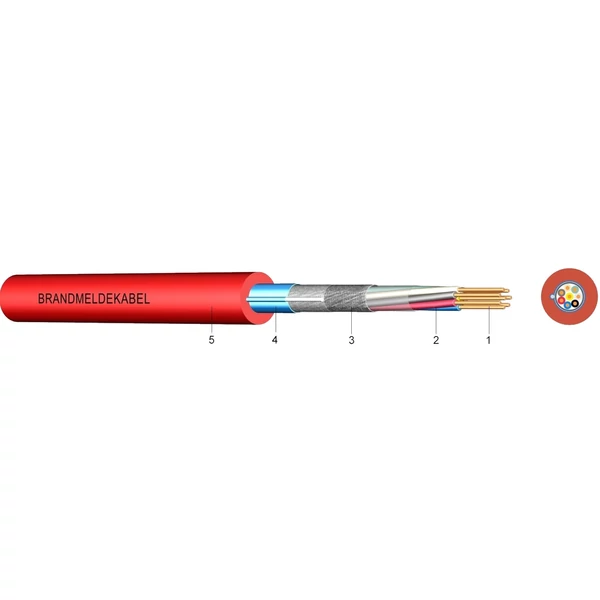

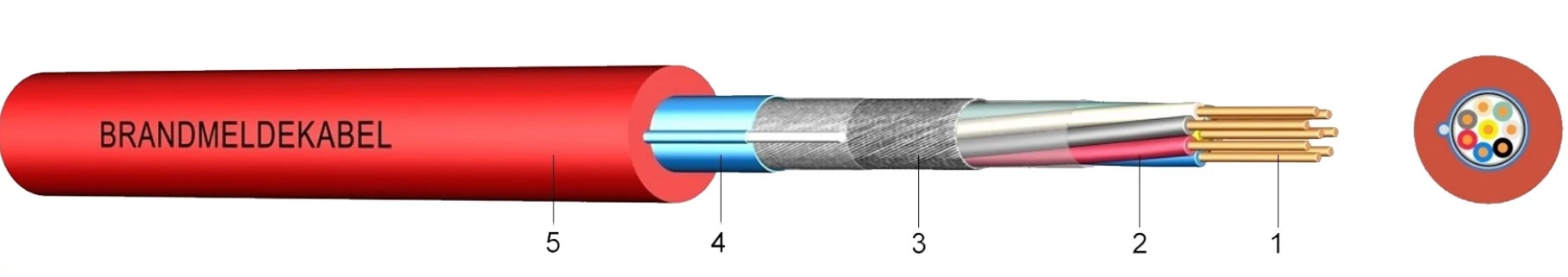

​Felépítés:

• Tömör rézvezető
• MICA szalag tekercselés
• Halogénmentes poliolefin (FRNC) érszigetelés Erek párba sodorva, a párok rétegekbe (Lg) (Sodrás irány Z) (A 2 pár kábel csillagnégyes szerkezetű)
• Poliészter fólia (PET)
• Tömör folytonosító vezető
• Alumínium/poliészter fólia (AL/PET) elektrosztatikus árnyékolás
• Halogénmentes poliolefin (FRNC) külső köpeny, piros RAL 3000

Jellemzők:

JB-H(ST)H 2x2x0,8 BD E90 Tűzálló tűzjelző kábel
