Leírás:
1. A dugalj általános ismertetése:

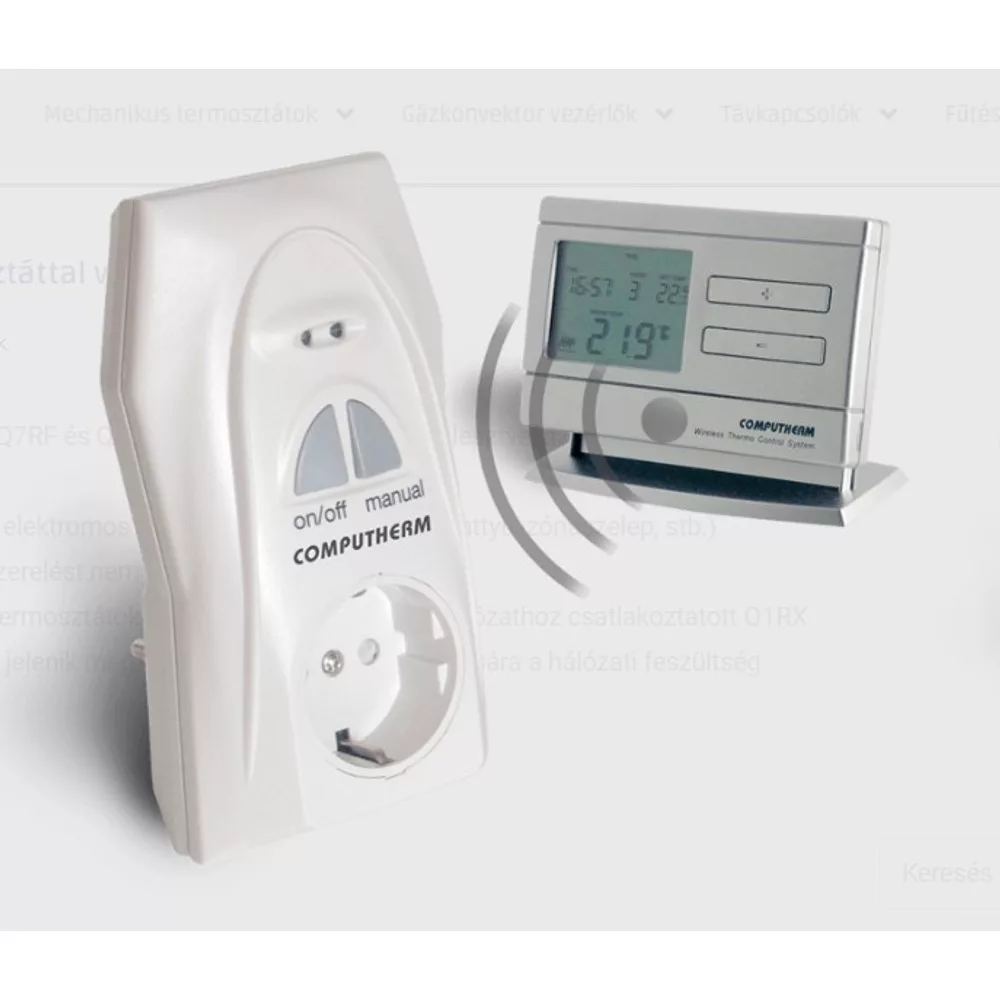

- A COMPUTHERM Q1RX dugalj a COMPUTHERM Q3RF, Q7RF és Q8RF termosztátokhoz lett kifejlesztve, azok vevőegysége mellett/helyett használható. A készülék alkalmas kazán vagy más 230 V-tal üzemelő elektromos készülék (pl. hősugárzó, szivattyú, zónaszelep, stb.) vezérlésére. Üzembe helyezése, használata egyszerű, szerelést nem igényel. A COMPUTHERM Q3RF, Q7RF és Q8RF vezeték nélküli termosztátok bekapcsoló utasítására a hálózathoz csatlakoztatott Q1RX készülék kimeneti dugalján a 230V-os hálózati feszültség jelenik meg, ill. a kikapcsoló utasítás hatására a hálózati feszültség kikapcsolódik.
2. A dugalj üzembe helyezése:
- A COMPUTHERM Q1RX dugaljat nedvességtől és hőtől védett helyen célszerű beüzemelni, de a helyének kiválasztásánál vegye figyelembe, hogy a rádióhullámok terjedését nagy tömegű fémtárgyak (pl. kazán, puffertartály, stb.) ill. fém épületszerkezetek kedvezőtlenül befolyásolhatják. Ha van rá lehetőség, a zavarmentes rádiófrekvenciás összeköttetés biztosítása érdekében javasoljuk, hogy a kazántól és egyéb nagy terjedelmű fémszerkezetektől legalább 1-2 m távolságra, lehetőleg 1,5-2 m magasságban használja. Javasoljuk, hogy a beüzemelés előtt a kiválasztott helyen ellenőrizze a rádiófrekvenciás összeköttetés biztonságát.
- FIGYELEM: A dugaljat ne szerelje a kazán burkolata alá, illetve meleg csövek közvetlen közelébe, mert az károsíthatja a készülék alkatrészeit valamint veszélyeztetheti a vezeték nélküli (rádiófrekvenciás) összeköttetést.
- VIGYÁZAT! A készülék módosítása az elektromos áramütés vagy a meghibásodás kockázatával jár.
- Csatlakoztassa a COMPUTHERM Q1RX dugaljat a vezérelni kívánt készülék közelében egy fali hálózati csatlakozóhoz. Néhány másodperc elteltével a készülék LED diódáinak rövid idejű felvillanása után a dugalj üzemkész állapotba kerül. Ezt követően kezdődhet a termosztát és a dugalj (a dugalj és a termosztát vevőegységének együttes) összehangolása.
3. A termosztát és a dugalj összehangolása:
- FIGYELEM! Ha a dugaljat a termosztát vevőjével együtt kívánja használni, akkor a Q1RX dugalj és a termosztát vevőjének összehangolását együtt kell végezni annak érdekében, hogy azok együtt tudjanak üzemelni.
- Nyomja meg és tartsa nyomva a vevőegység „ON/OFF” gombját mindaddig (kb. 10 másodperc), amíg a zöld LED villogni nem kezd. Ha a Q1RX dugaljjal együtt a Q3RF, Q7RF vagy Q8RF termosztát vevőegységét is használni szeretné, akkor a termosztát kezelési utasítása szerint annak vevőegységét is állítsa összehangoló állapotba úgy, hogy azon a vevőegységen is villogjon a zöld (Q8RF termosztát esetében piros) LED. Ezután a termosztát kezelési utasításában leírtak szerint hajtsa végre a termosztát és a dugalj (dugalj és a termosztát vevőegységének együttes) összehangolását. Ha az összehangoló állapotot jelző LED villogása megszűnik, az összehangolás kész.
4. Hatótávolság ellenőrzés:
- A termosztát „TEST” gombja segítségével ellenőrizhető, hogy a termosztát és a dugalj a rádiófrekvenciás kapcsolat hatótávolságán belül van-e. Ehhez nyomja meg a termosztát „TEST” gombját kb. 2 másodpercig. Ezt követően a termosztát 2 percen keresztül 5 másodpercenként váltakozva ki-, és bekapcsolási vezérlőjelet küld (a kijelzőn váltakozva megjelenik, majd kialszik a jel). A vezérlőjel érzékelését a dugaljon a piros LED kigyulladása ill. kialvása jelzi. Ha a dugalj nem érzékeli a termosztát által küldött jeleket, akkor a két egység a rádiófrekvenciás jeladó hatótávolságán kívül van, a két egységet közelebb kell egymáshoz helyezni, vagy a hatótávolság megnövelése érdekében használjon COMPUTHERM Q2RF rádiófrekvenciás jeltovábbító készüléket.
5. A Dugalj kézi vezérlése:
- A „MANUAL” gomb megnyomása leválasztja a dugaljat a termosztátról és a dugaljhoz csatlakoztatott készülék (pl. szivattyú) csak kézi vezérléssel, minden hőfokellenőrzés nélkül kapcsolható be ill. ki. A zöld LED folyamatos világítása a kézi vezérlésű állapotot jelzi.
- Az „ON/OFF” gomb megnyomása kapcsolja be ill. ki a dugalj kimeneti aljzatán a hálózati feszültséget. (Bekapcsolt állapotban a piros LED világít). A „MANUAL” gomb újbóli megnyomása visszaállítja a termosztát által vezérelt működést (a zöld LED kialszik).
6. Külső behatások elkerülése:
- A készülék működését gyakorlatilag semmilyen külső eszköz (rádió, mobiltelefon stb.) nem befolyásolja. Ha mégis működési zavart tapasztal, hangolja újra a rendszert a 3. fejezetben leírtak szerint.
