Leírás és Paraméterek
Leírás:

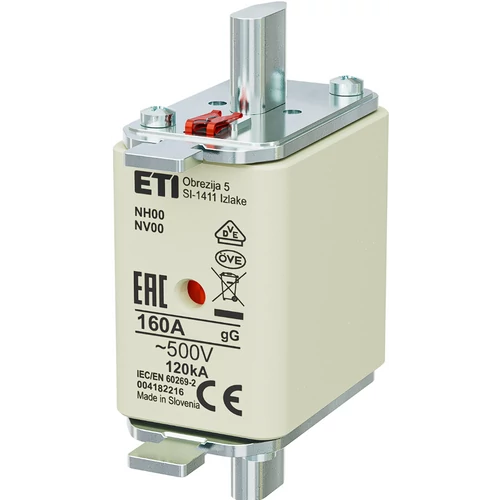

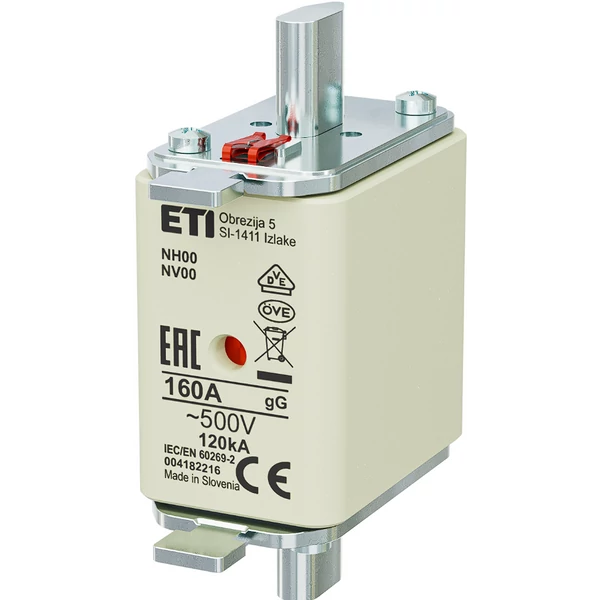

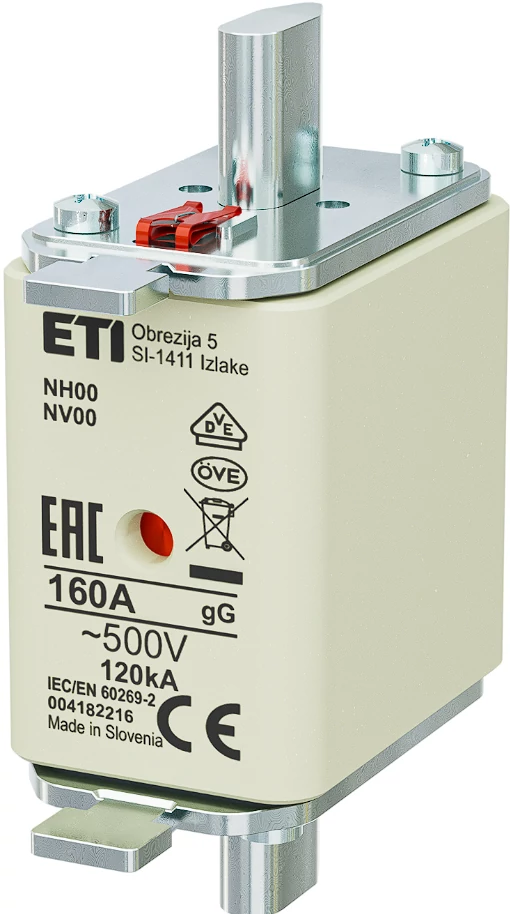

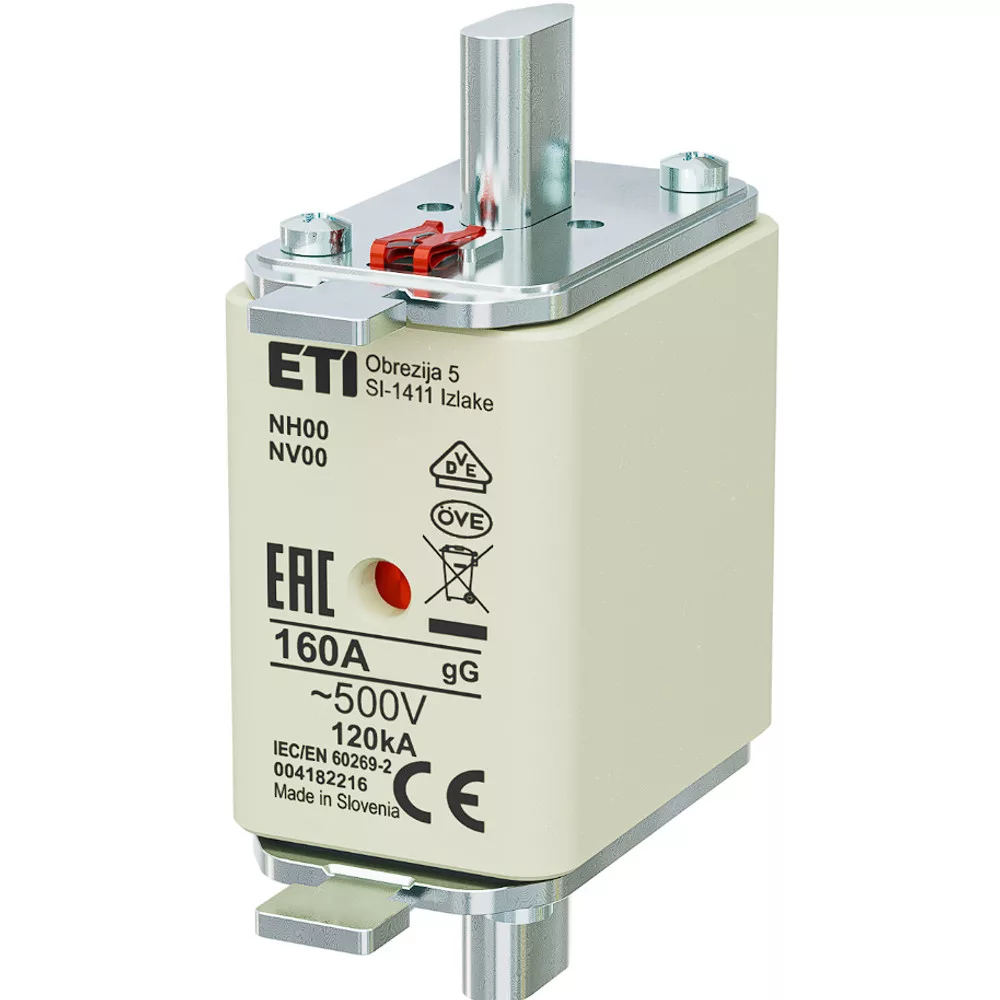

A ETI 004182216 NH00 160 A gG 500 V KOMBI késes biztosítóbetét egy NH00 méretű (NV/NH00) késes olvadóbetét, amelyet az általános célú kábel‑ és berendezés‑védelemre terveztek. Névleges áramerőssége 160 A, névleges váltakozófeszültsége 500 V, egyenfeszültség esetén 250 V. A karakterisztikája gG (régebben gL), vagyis a teljes tartományú védelemre alkalmas. A megszakítóképessége váltakozó áram esetén 120 kA. A „KOMBI” kivitel két kioldásjelzővel rendelkezik: az egyik a homloklapon, a másik a kerámiatest oldalán található. Az energia‑disszipáció névleges áram mellett 11,2 W, az I²t (üzemi energia) értéke kb. 275 000 A²s, az előírt kiolvadási érték (pre‑arcing) kb. 73 600 A²s. A biztosító a szabványoknak megfelel – különösen az IEC 60269‑1 és IEC 60269‑2 szerint. Az olvadószál rézből készül, az érintkezők ezüst‑bevonattal vannak ellátva, a ház pedig szteatit (kerámia alapú) anyagból készül, magas hőállósággal. Ez az eszköz tipikusan ipari elosztószekrényekben, gépbetáplálásoknál vagy olyan szakaszoknál alkalmazható, ahol magas zárlati áramok valószínűsíthetők és teljes tartományú védelem szükséges.
Logisztikai adatok:
- EAN kód: 3838895353676
- Súly: 0,156 kg

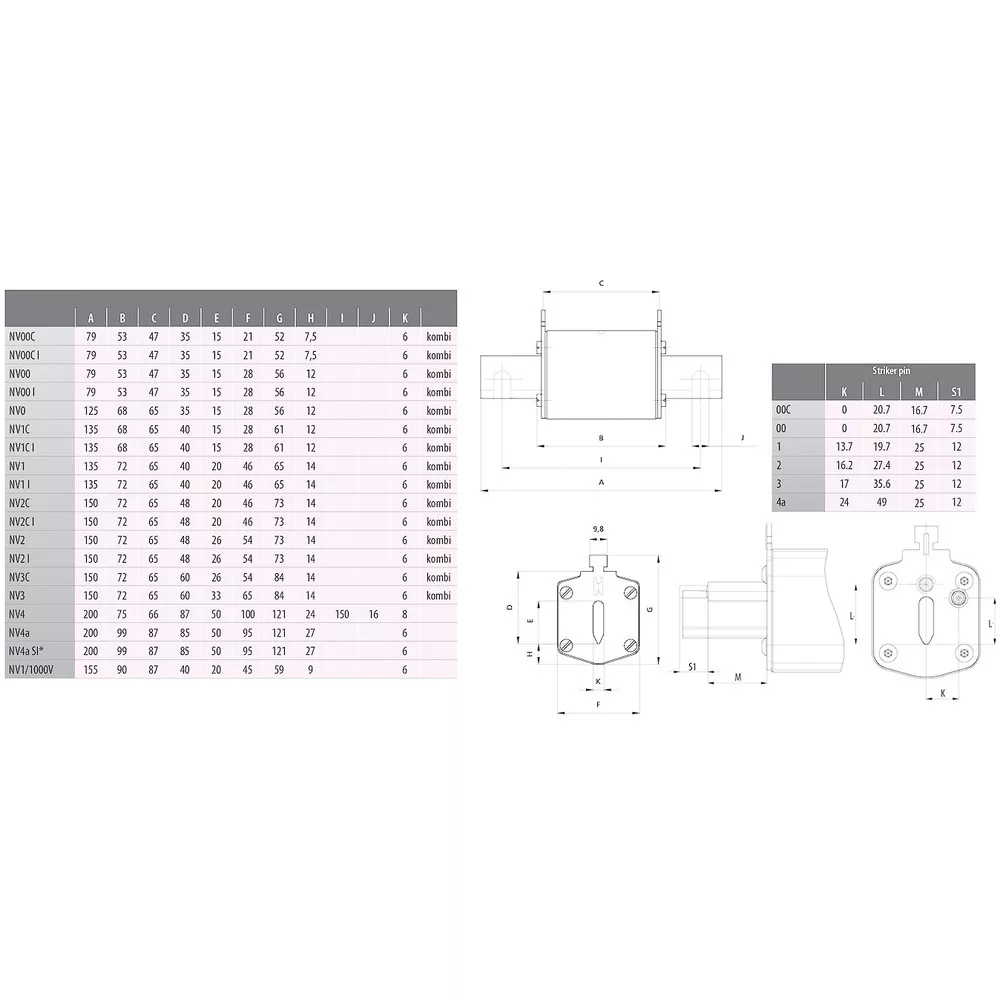

- Szélesség: 30 mm
- Magasság: 79 mm
- Mélység: 56 mm
Besorolás:
- Besorolás: EC000055
- Osztály: Kisfeszültségű HRC biztosíték
- Kiviteli méret: NH00
- Névleges áram: 160
- Névleges feszültség: 500
- Feszültségtípus: AC
- Névleges kapcsolási kapacitás: 120
- Felhasználási kategória: gL/gG (kábelvédelem/berendezésvédelem)
- Biztosíték állapotjelző típusa: Kombinált biztosíték állapotjelző
- Szigetelt fém szorítófülek (IMGL): nem
