Leírás és Paraméterek
Leírás:

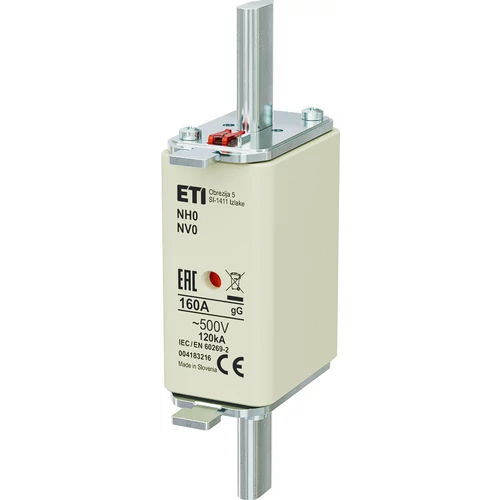

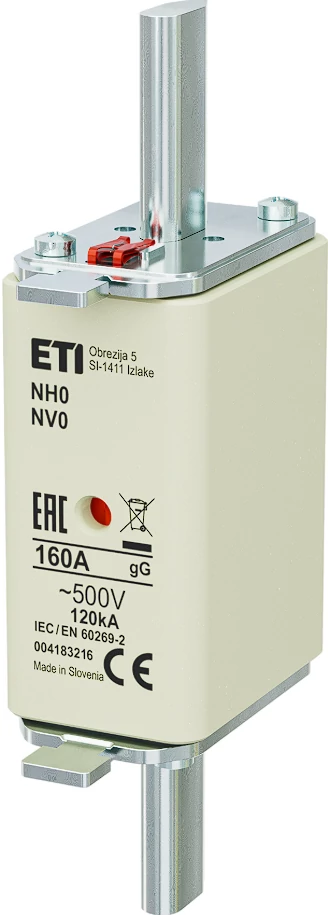

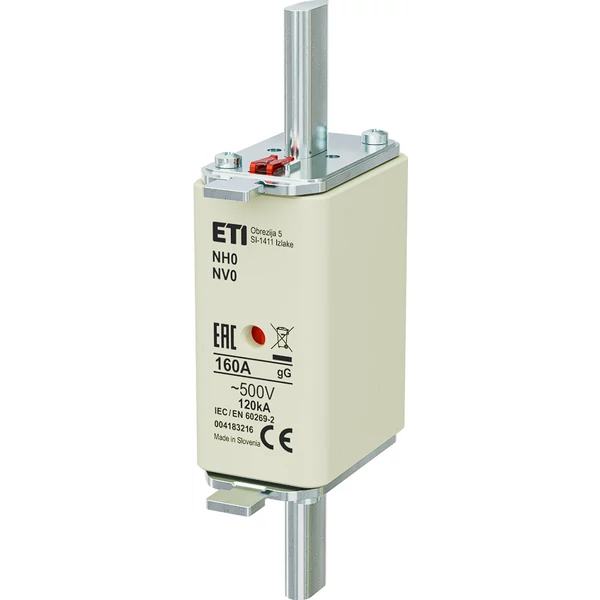

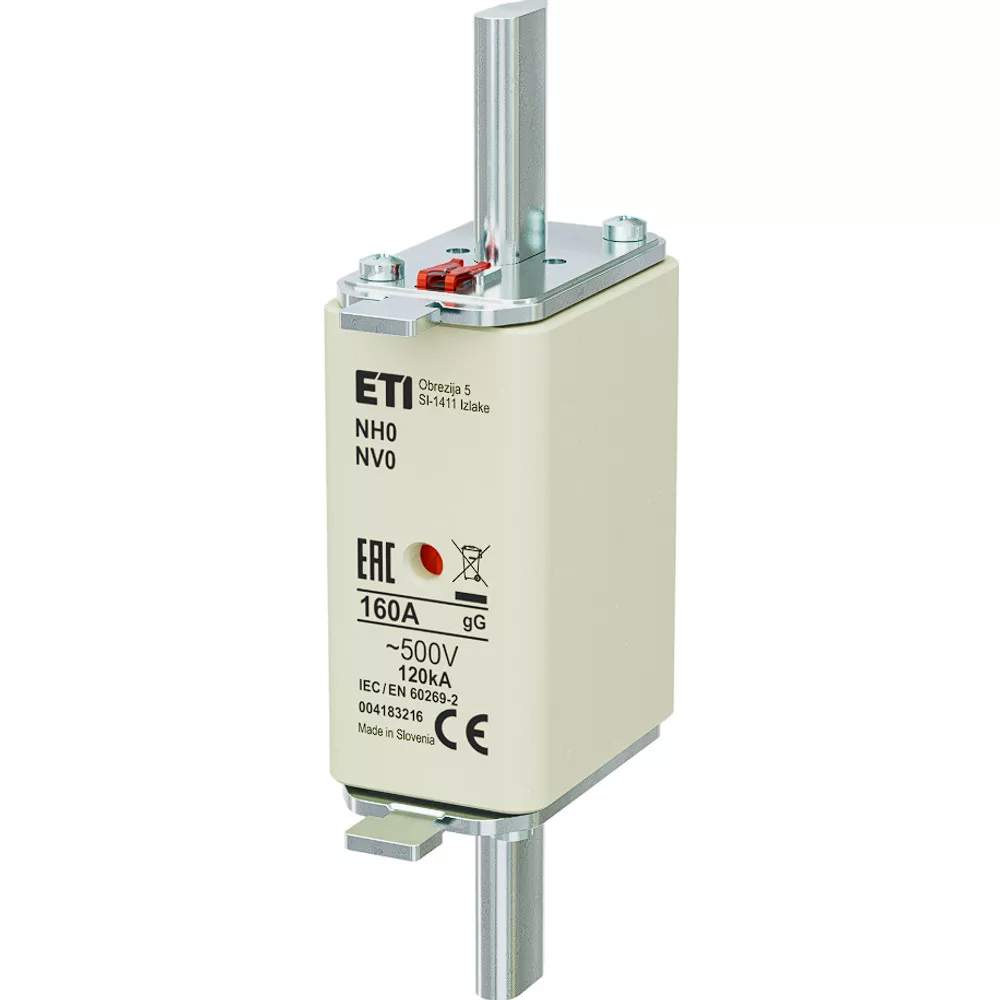

A ETI 004183216 NH0 gG 160 A 500 V biztosítóbetét egy NH0 méretű, késes kivitelű általános célú olvadóbiztosító betét, amely ipari és villamos elosztóberendezésekben használható. Névleges áramerőssége 160 A és váltakozó feszültségnél 500 V-ra tervezett. A karakterisztikája gG (más néven gL/gG), ami azt jelenti, hogy mind kábel-, mind berendezésvédelmi célokra alkalmazható — szerkezete tehát hosszabb idejű túlterhelésnél és hirtelen zárlatnál is megfelelő védelmet nyújt.
A termék feszültség esetén egyenáramú rendszerben is alkalmazható, a DC-névleges feszültsége 250 V. A megszakítóképessége AC esetén 120 kA, így nagy zárlati áramokkal érintkező rendszerekben is biztonságosan alkalmazható. A betét belső felépítése magában foglalja a hagyományos szteatit (porcelán) testet, a belső kvarchomok feltöltést, valamint a ponthegesztett olvadószálat az érintkezőkésekhez rögzítve — ez biztosítja a stabil, ismételhető jelleggörbét és ±10 %-on belüli toleranciát az áramértékek terén. Ezen konstrukció révén megbízható működés érhető el, különösen ipari környezetben, ahol gyors működés és magas terhelhetőség egyaránt fontos.
A betéten kombinált (kombi) kiolvadás-jelzés található, mely lehetővé teszi a kiégett biztosító vizuális azonosítását és gyors cseréjét. A termék megfelel az International Electrotechnical Commission (IEC) 60269-1 és IEC 60269-2 szabványoknak. Ennélfogva az ETI 004183216 megbízható választás mind olyan rendszerekbe, ahol nagy feszültség, jelentős áramerősség és robusztus védelem szükséges.
Logisztikai adatok:
- EAN kód: 3838895354000
- Súly: 0,226 kg
- Szélesség: 30 mm
- Magasság: 125 mm
- Mélység: 56 mm
Besorolás:
- Besorolás: EC000055
- Osztály: Kisfeszültségű HRC biztosíték
- Kiviteli méret: NH0
- Névleges áram: 160
- Névleges feszültség: 500
- Feszültségtípus: AC
- Névleges kapcsolási kapacitás: 120
- Felhasználási kategória: gL/gG (kábelvédelem/berendezésvédelem)
- Biztosíték állapotjelző típusa: Kombinált biztosíték állapotjelző
- Szigetelt fém szorítófülek (IMGL): nem
