Leírás és Paraméterek
Leírás:

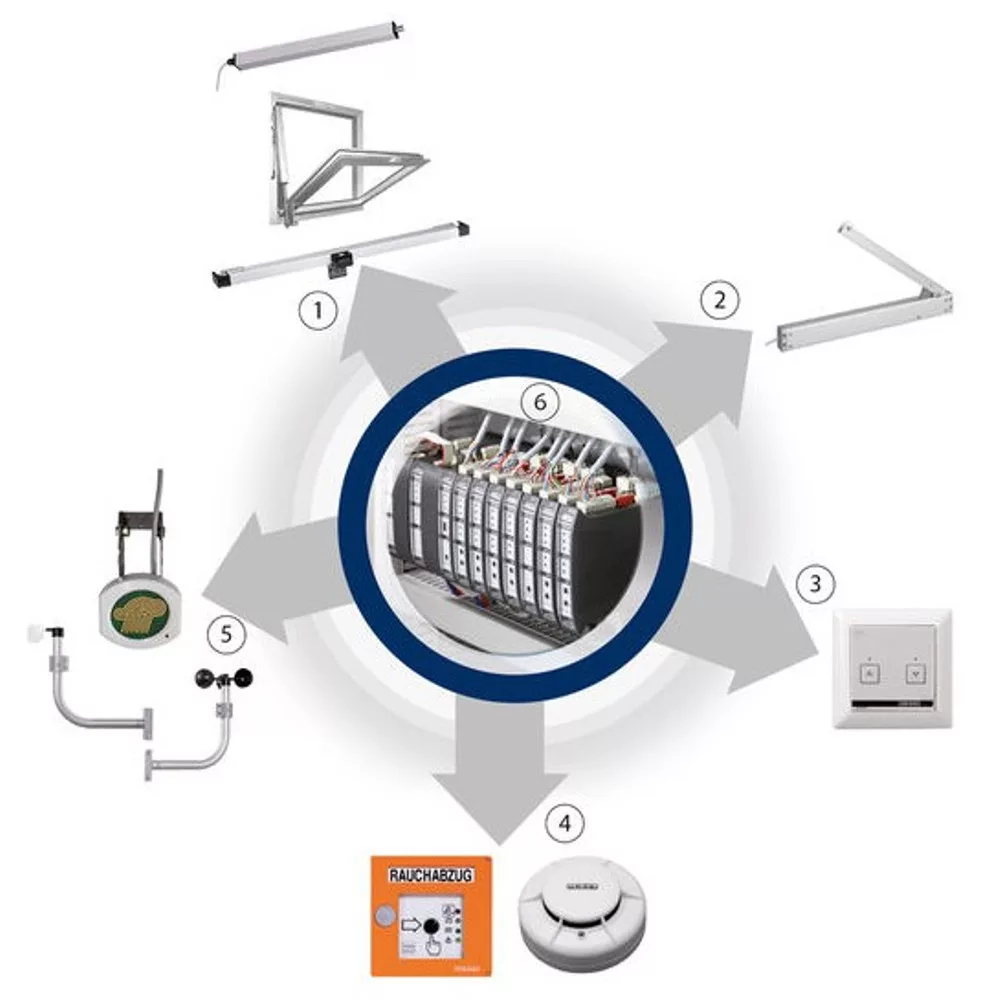

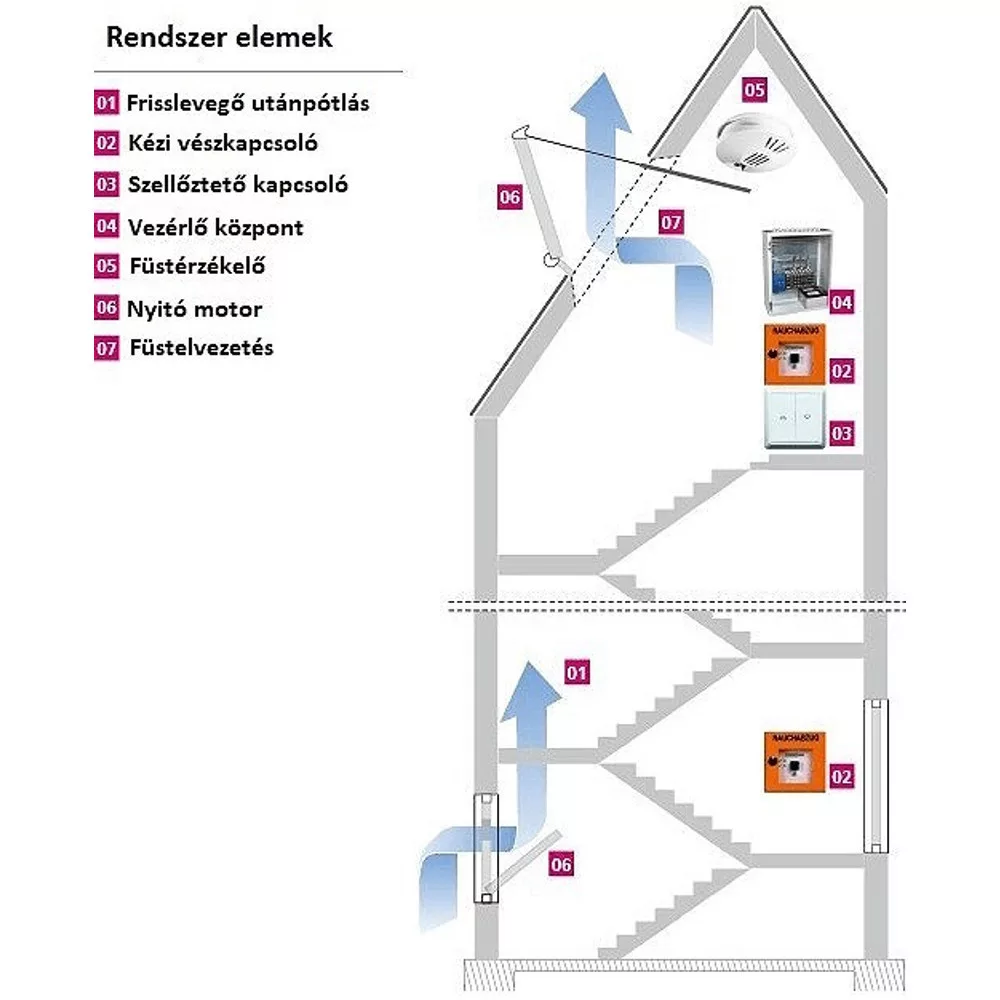

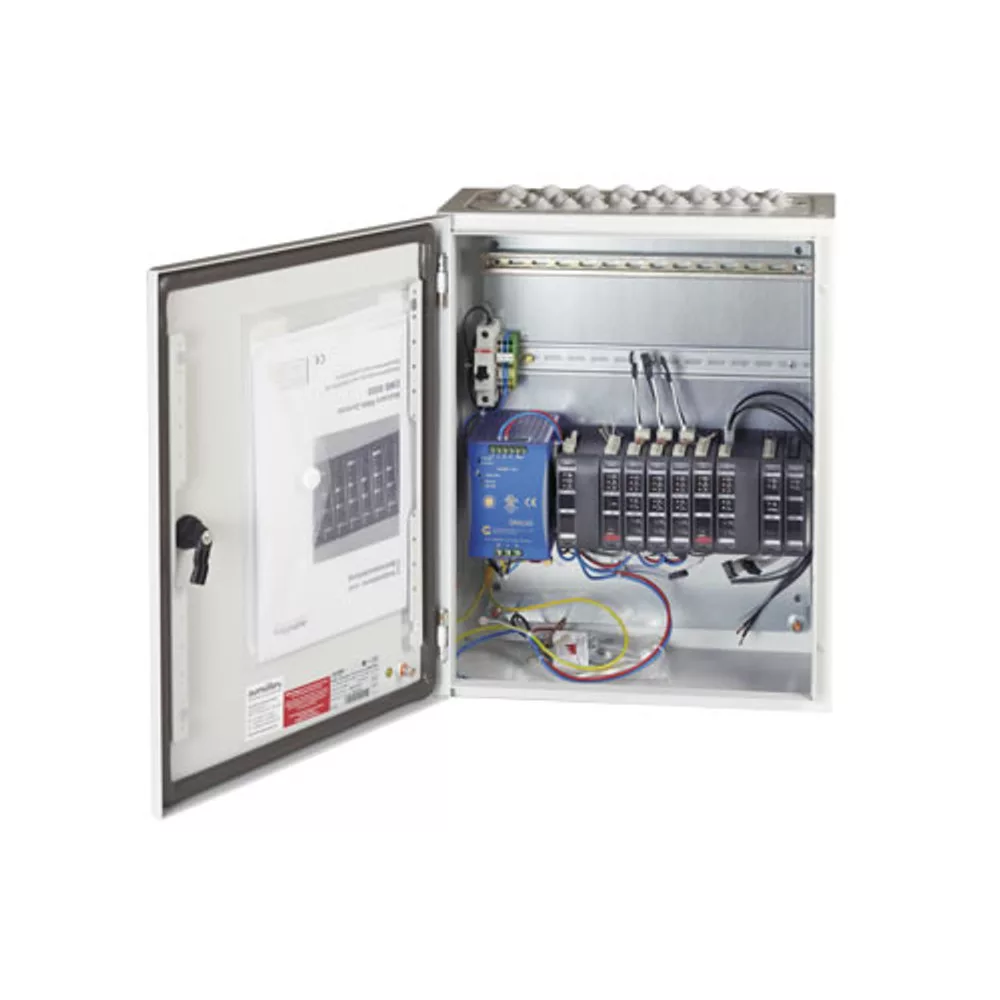

Az EMB8000+ moduláris vezérlőközpont egy digitális BUS technológiával és tápellátással felszerelt vezérlőmodul csoport , amely 24V-os egyenáramú ablaknyitó hajtások vezérlésére szolgál hő- és füstelvezetési (RWA) és természetes, komfort szellőztetési funkciókhoz kis és közepes épületrészekben. A vezérlőközpont BMS/LON/CAN rendszerre közvetlenül csatlakoztatható modul rendszerű vezérlő rendszer 230 VAC 50 Hz tápfeszültség, 24 VDC üzemi feszültség, 5-72 A terhelhetőségig alap kiépítésben, körönként akár 20 db 1 A-es motorhoz. A programozás, átprogramozás minden esetben akár utólag, a telepítés helyszínén, vagy már beüzemelt rendszer esetén is elvégezhető. Így a tervezéskor nem kalkulált, kivitelezés közben létrejött, vagy a telepítést követően kialakult problémák (pl. áttervezett, átalakított hő- és füstelvezető rendszer) megoldhatók.
- Új BUS rendszerű perifériák alkalmazhatósága

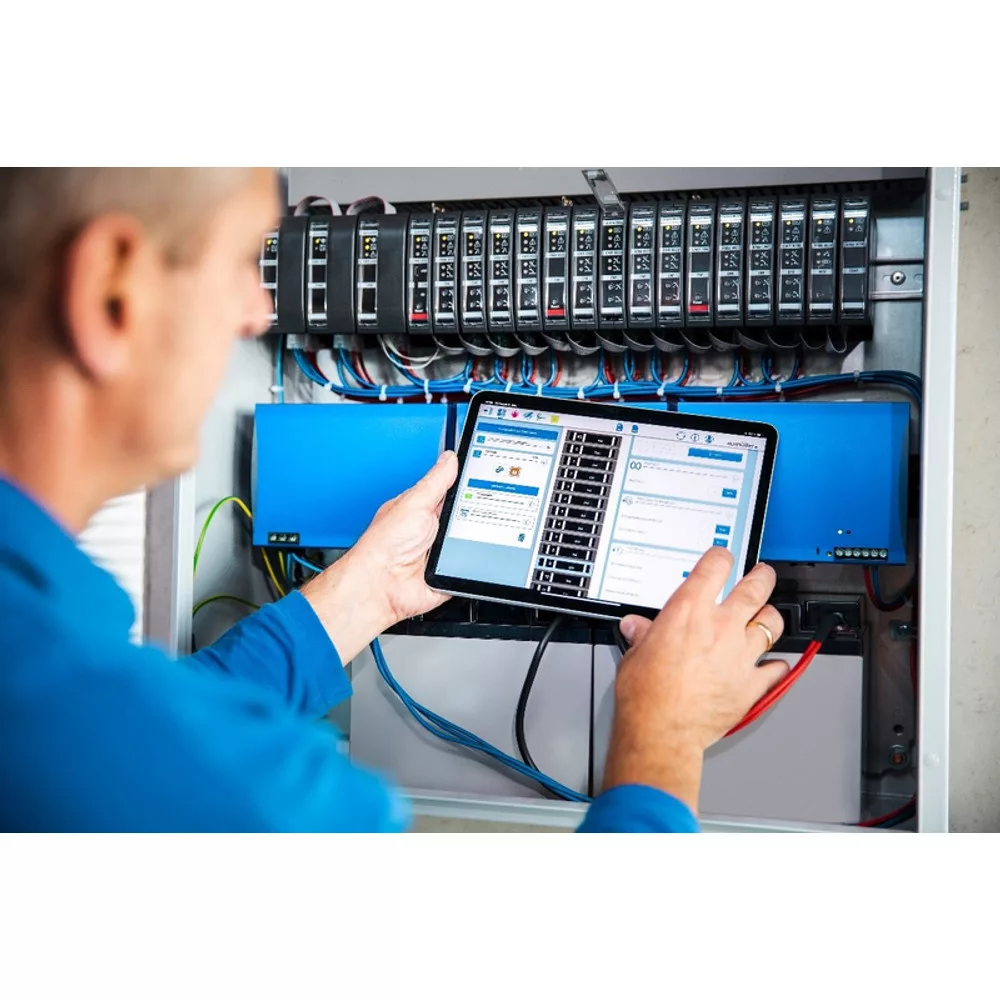

- Távoli programozhatóság
- Tovább bővített rendszerkezelés
- 10A központ 1 RWA /1 szell/1PM/1CM/1DM
- SM sensor modul: 6 db
- Relé modul: 6 db
- BMZ modul: 7 db
- Akku egység: 1db
- Kezelő: 44 db
Műszaki adatok:
- Elektromos adatok és kapcsolási értékek
- Primer üzemi feszültség: 195 V.....253 V AC
- Frekvencia: 50 .... 60 Hz
- Primer áramfelvétel: verziófüggő (lásd típusjelzés)
- Tápegység kimenő feszültség: 26 V DC
- Motorok kimeneti feszültsége: 24 V DC nominal (20.....28 V DC)
- Motorcsoportok áramfelvétele Drive-Modul DM: max. 10 A
- Drive-Modul DMX: max. 20 A
- A motorok VÉSZNYITÁS indítása 30 percen belül minden 2 percben történik ( VdS 2580 szerint)
- Vészáramellátás: max. 72 óra
- Helyes kiépítettség és rendszeres karbantartás esetén a belső vészáramellátás (Akku) garantálja, hogy a
- Központ 72 órás áramkimaradás esetén a csatlakoztatott motorokat legalább kétszer kinyitja és egyszer becsukja.
- Akkufeszültség (töltési feszültség hőmérséklettől függő): 2 x 12 V
- Névleges kapacitás: verziófüggő
- Névleges áramfelvétel ( rövid idejű üzemben) felhasznált tápegységek alapján:
- 10 A tápegység 10 A
- 20 A tápegység 20 A / 24 A 3 percig
- Tartós áramfelvétel: ca. 30 % -a a névleges áramfelvételnek
- Automatikus jelzésadók csoportonként (Kl. 1/22, 1/23): max. 10 darab

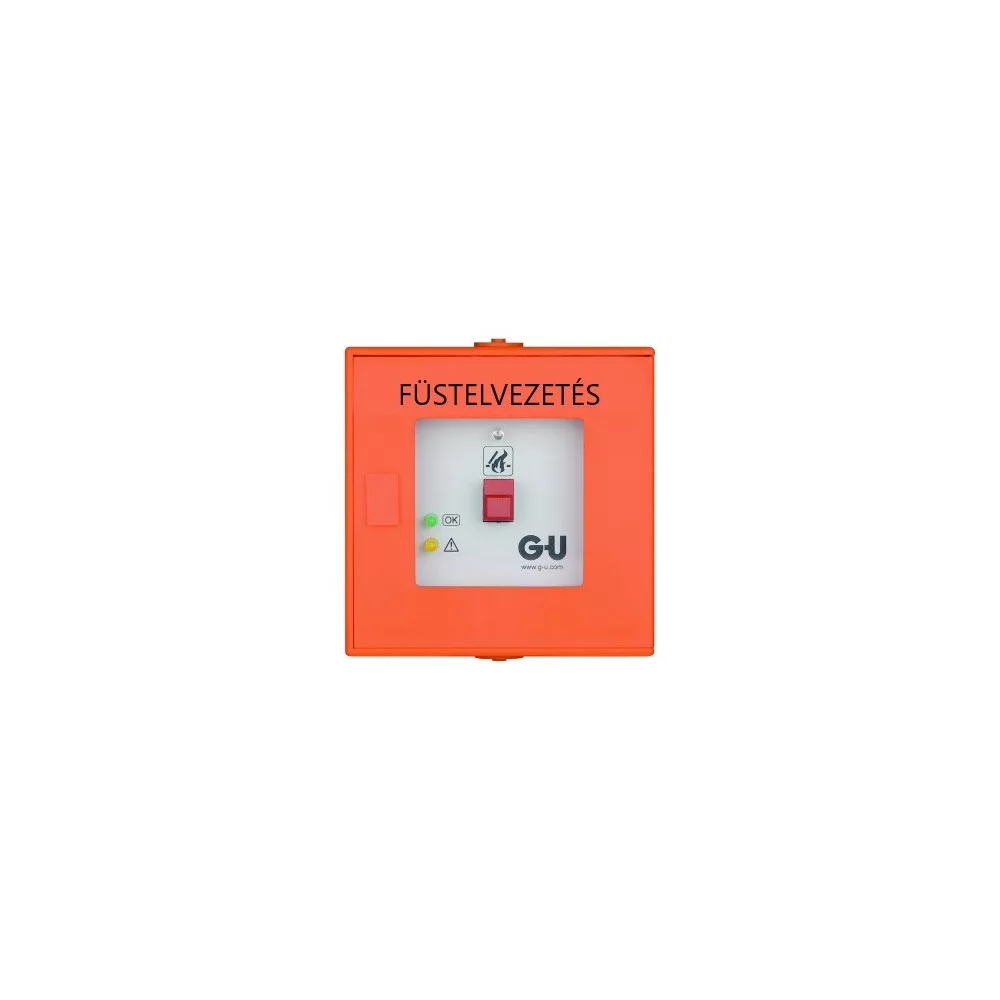

- Manuális jelzésadók csoportonként (Kl. 1-19) max. 10 darab
- Automatikus jelzésadók központonként: max. 60 darab
- Manuális jelzésadók központonként: max. 60 darab
- A modulok jellemző áramfelvétele (24 V akku feszültség esetén):Power-Modul PM 16,1 mA, Power-Modul-Extension PME 0 mA, Control-Modul CM 20,6 , A (3 jelzésadócsoport bekötéssel 10k), Sensor Modul SM 12,6 mA (3 jelzésadócsoport bekötéssel 10k), Drive-Modul DM (10 A) 5,3 mA, Drive-Modul DMX (20 A) 5,3 mA, Weather-Modul WM 13,0 mA, CAN-Modul 6,0 mA
- Környezeti hőmérséklet: EN 12101 Klasse 1: -5 °C - +40 °C
Mechanikai adatok:

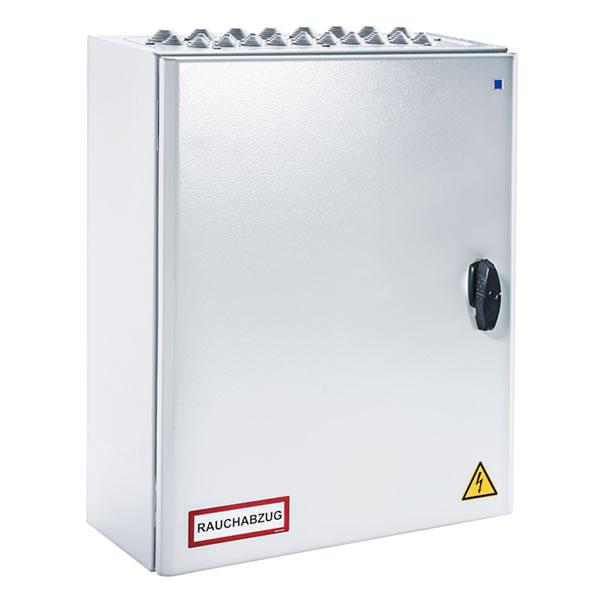

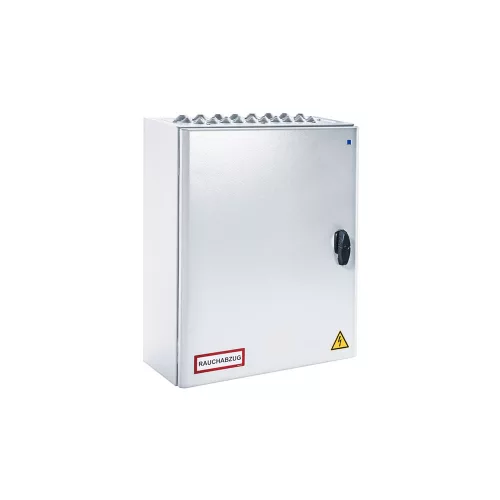

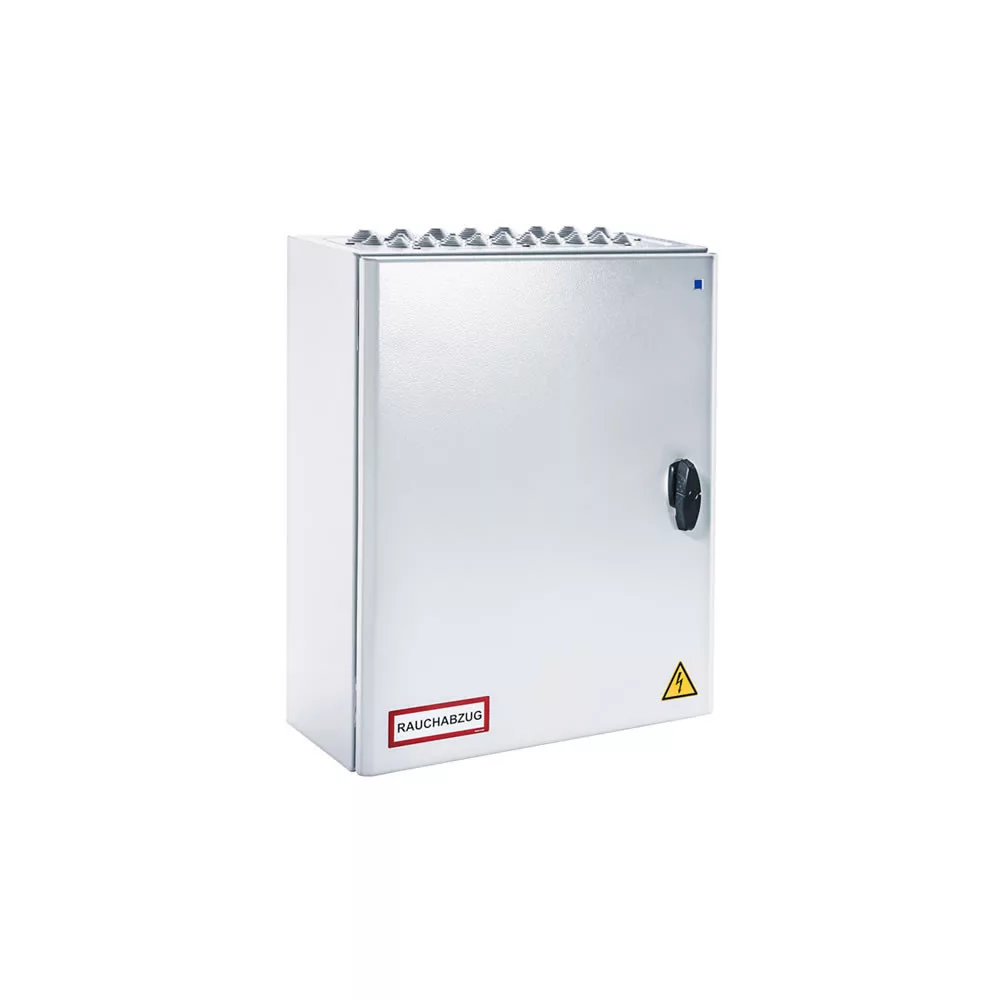

- Falon kívüli szekrény: festett horganyzott acél (RAL 7032)
- Zárható (Duplatollas, 3 mm)
- Védettség: IP 54
