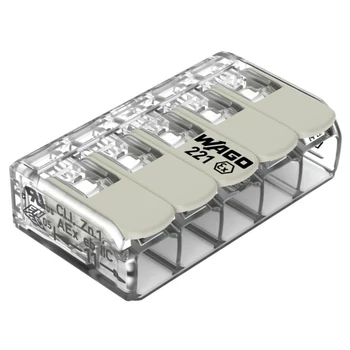

WAGO 221-485 Vezeték összekötő oldható robbanás biztos alkalmazásokhoz 5P 0,2-4mm2 25db/csomag
Biztonsági információk:
- A használható üzemi feszültség (440 V vagy 275 V) függ a telepítés típusától.

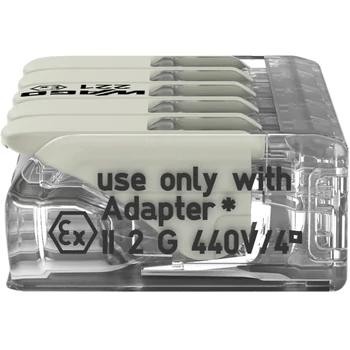

- Biztonsági információk 2 Csak rögzítőadapterrel (221-501) telepítés esetén jóváhagyott. Más használható adapterekkel kapcsolatban tekintse meg a tanústványt/fájlt. A vezeték összekötőket egy olyan készülékházba kell beszerelni, amely megfelel az EN 60079-0 szabvány 1. része, vagy az EN 60079-31 védettségi fokozat által támasztott követeleményeknek. Az EN 60079-7 szerint „eb” védelmi típusú (fokozott biztonsággal rendelkező) készülékházba történő beszerelés esetén alkalmazott távolságok és kúszóáram utakat a 2. táblázat mutatja, amihez az említett szabványt vettük alapul. A kiegészítők kapcsolatban lásd az 1 pontot. A vezetékek összekötők a II. és az I. csoport esetében is lehet használni, hiszen a szabványok által támasztott követelmények érvényesek ebben az esetben is.
- Ezen építőelemek használatához új kiértékelésre van szükség, amit egy hitelesítő iroda végez el.
Elektromos adatok:
Minősítés az UL szerint:
- Tanúsított a következők szerint: UL 60079
- Csoport használata: B, C, D
- Névleges feszültség: -, 440 V, -
- Névleges áram: -, 20 A, -
Robbanásvédelmi információk:
- Kiértékelés: ATEX: PTB 18 ATEX 1019 U / IECEx: PTB 18.0045U (Ex eb IIC Gb)
- Méretezési feszültség: EN (Ex e II) 440V
- Névleges áram: (Ex e II) 32A
Csatlakozástechnikai adatok:
- Összes csatlakozási pont száma: 5
- Összes potenciál száma :1
Csatlakozás 1:
- Csatlakozástechnika CAGE CLAMP®
- Beavatkozó típusa: Működtető kar
- Csatlakoztatható vezetékek anyagai: Réz
- Névleges keresztmetszet: 4 mm² / 12 AWG
- Tömör vezeték: 0,2 … 4 mm² / 24 … 12 AWG
- Többeres vezeték: 0,2 … 4 mm² / 24 … 12 AWG
- Finom elemi szálas vezeték: 0,14 … 4 mm² / 24 … 12 AWG

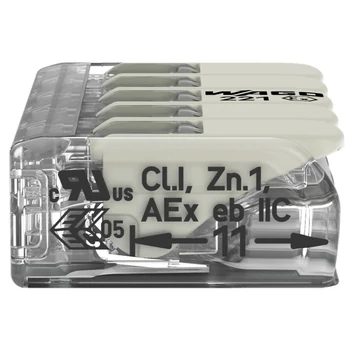

- Csupaszolási hossz: 11 mm / 0,43 inch
- Huzalozási irány: Oldalsó bekötés

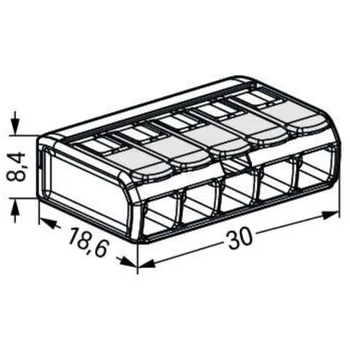

Geometriai adatok:
- Szélesség: 30 mm / 1,181 hüvelyk
- Magasság: 8,6 mm / 0,327 hüvelyk
- Mélység: 18,8 mm / 0,732 hüvelyk
Anyag információk:
- Szín: átlátszó
- UL94 szerinti gyúlékonysági osztály: V2
- Tűz terhelés: 0,089MJ
- Aktor színe: világosszürke
- Súly: 4,4g
Környezeti feltételek:
- Környezeti hőmérséklet: (tárolási) -40 … +60 °C
- Folyamatos működési hőmérséklet: -55 … +105 °C
Kereskedelmi adatok:
- eCl@ss 10.0 27-14-11-04
- eCl@ss 9.0 27-14-11-04
- ETIM 8.0 EC000446
- ETIM 7.0 EC000446
- ECCN NINCS ADAT
- Nagy ECS (kis ECS) 250 (25) db
- Gyártó: WAGO
Csomagolás típusa Doboz:
- Származási ország: DE
- GTIN (globális kereskedelmi áruazonosító szám): 4055143837330
- Vámtarifaszám: 85369010000
Környezetvédelmi termékmegfelelőség:
- RoHS megfelelőségi állapot Megfelelő, nincs mentesség
További információk megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumra !
|
