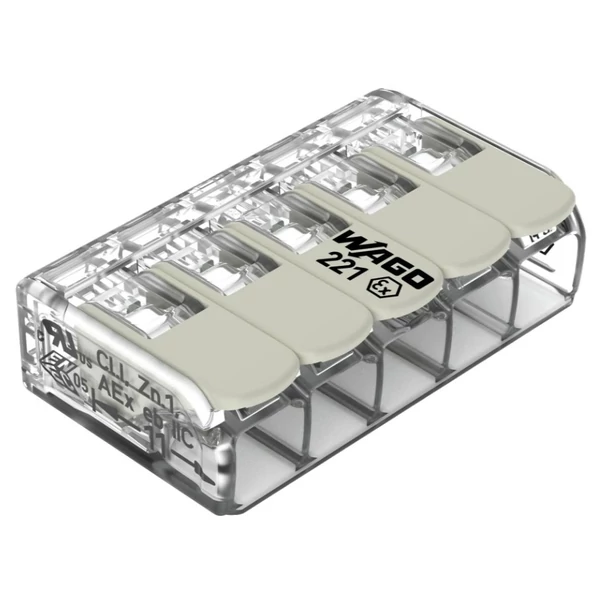

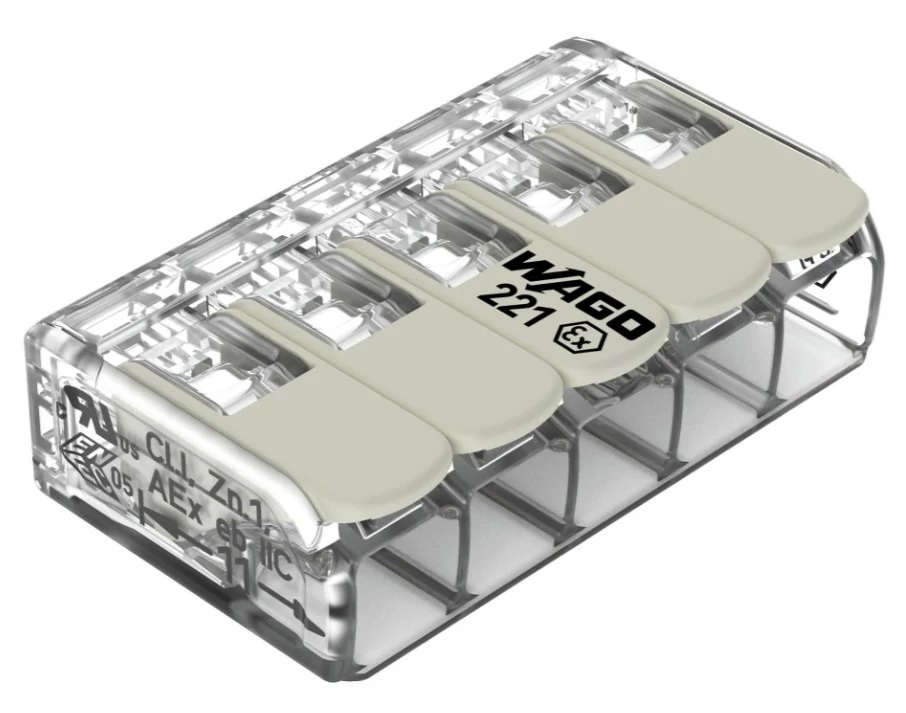

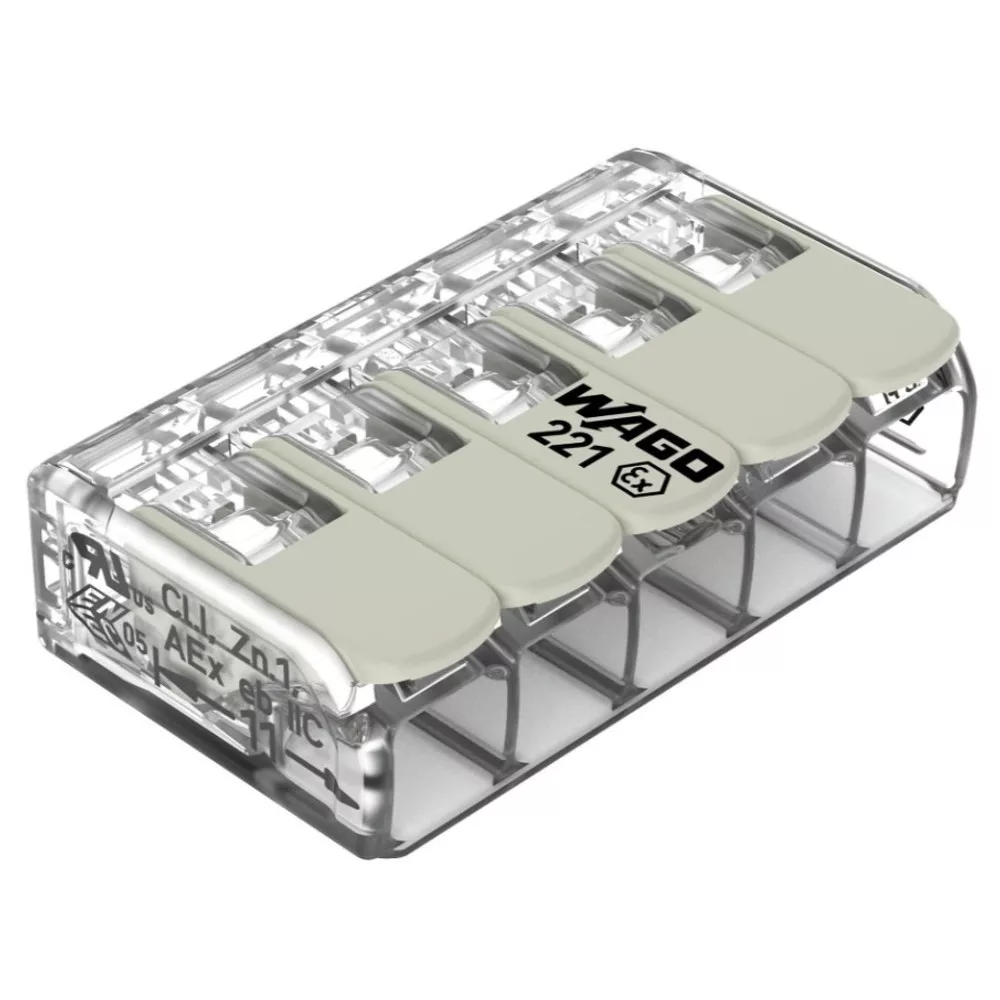

WAGO 221-485 Vezeték összekötő oldható robbanás biztos alkalmazásokhoz 5P 0,2-4mm2 25db/csomag

WAGO 221-485 Vezeték összekötő oldható robbanás biztos alkalmazásokhoz 5P 0,2-4mm2 25db/csomag

Biztonsági információk:

• A használható üzemi feszültség (440 V vagy 275 V) függ a telepítés típusától.

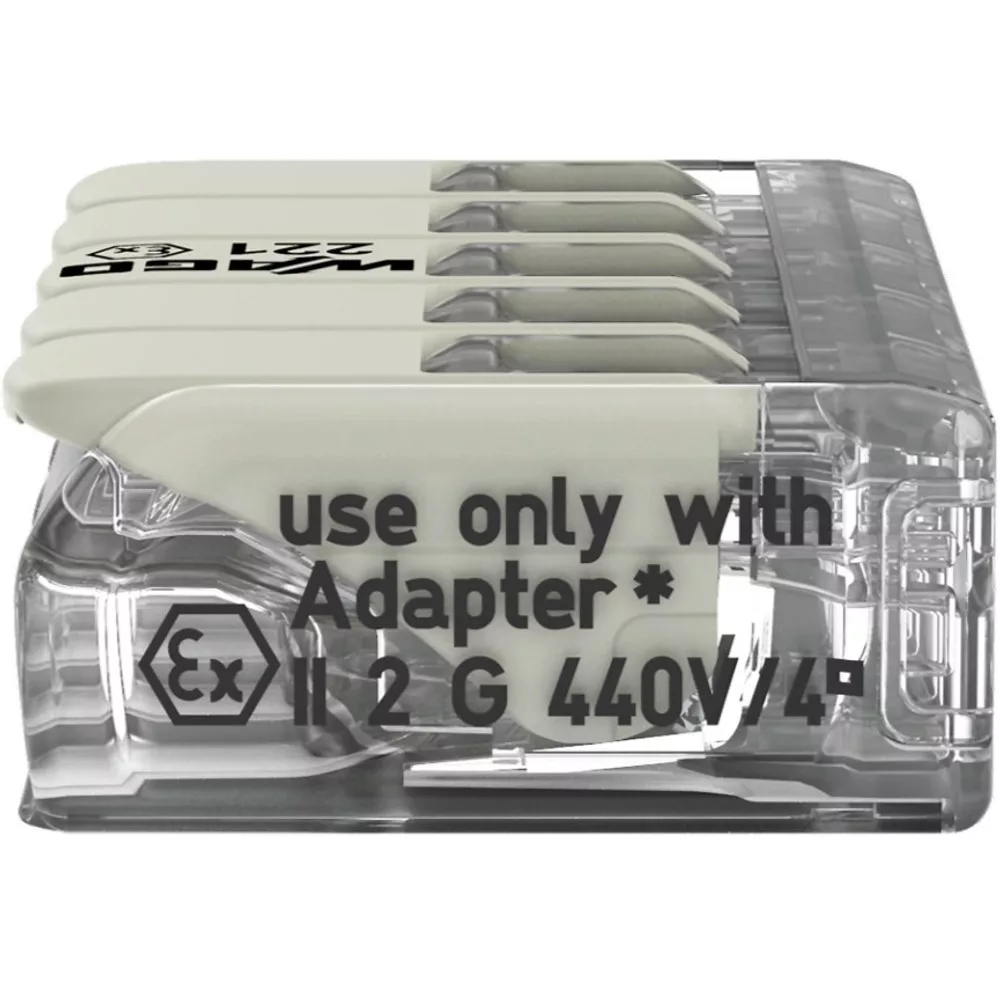

• Biztonsági információk 2 Csak rögzítőadapterrel (221-501) telepítés esetén jóváhagyott. Más használható adapterekkel kapcsolatban tekintse meg a tanústványt/fájlt. A vezeték összekötőket egy olyan készülékházba kell beszerelni, amely megfelel az EN 60079-0 szabvány 1. része, vagy az EN 60079-31 védettségi fokozat által támasztott követeleményeknek. Az EN 60079-7 szerint „eb” védelmi típusú (fokozott biztonsággal rendelkező) készülékházba történő beszerelés esetén alkalmazott távolságok és kúszóáram utakat a 2. táblázat mutatja, amihez az említett szabványt vettük alapul. A kiegészítők kapcsolatban lásd az 1 pontot. A vezetékek összekötők a II. és az I. csoport esetében is lehet használni, hiszen a szabványok által támasztott követelmények érvényesek ebben az esetben is.
• Ezen építőelemek használatához új kiértékelésre van szükség, amit egy hitelesítő iroda végez el.

Elektromos adatok:

Minősítés az UL szerint:

• Tanúsított a következők szerint: UL 60079
• Csoport használata: B, C, D
• Névleges feszültség: -, 440 V, -
• Névleges áram: -, 20 A, -

Robbanásvédelmi információk:

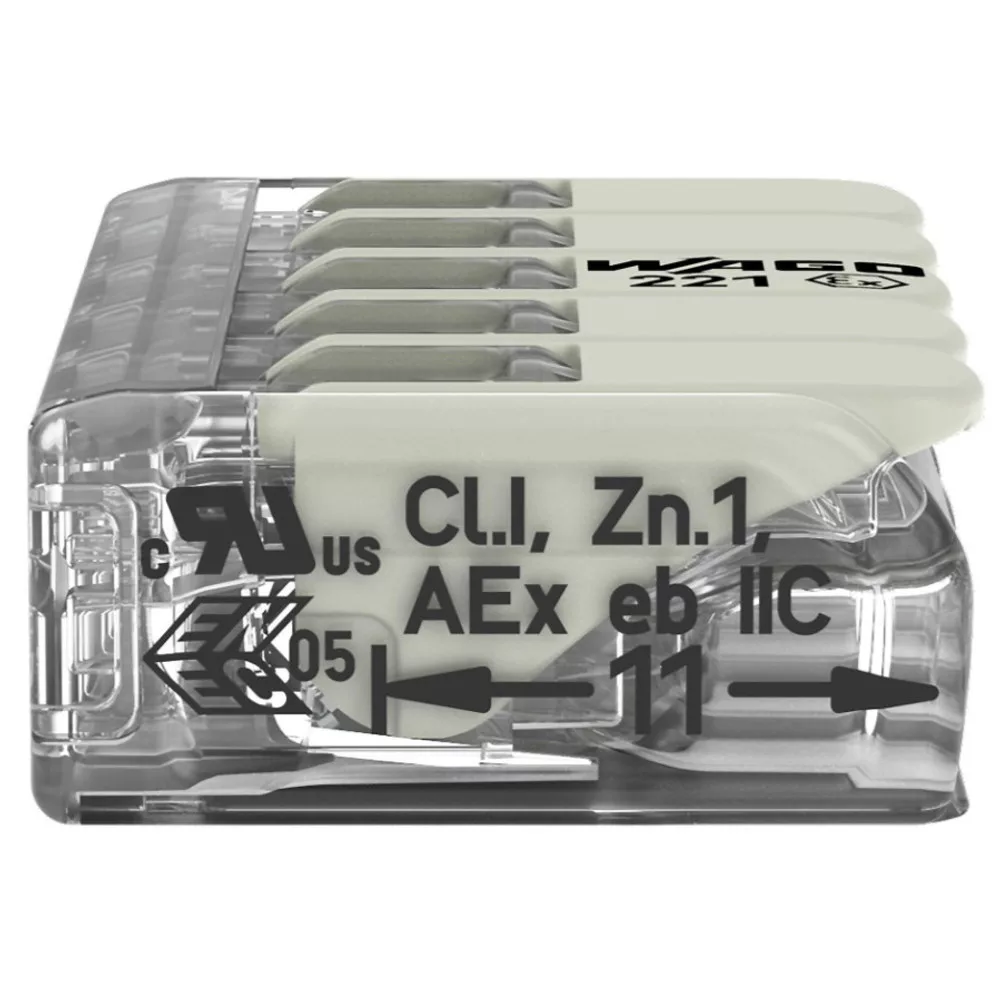

• Kiértékelés: ATEX: PTB 18 ATEX 1019 U / IECEx: PTB 18.0045U (Ex eb IIC Gb)
• Méretezési feszültség: EN (Ex e II) 440V
• Névleges áram: (Ex e II) 32A

Csatlakozástechnikai adatok:

• Összes csatlakozási pont száma: 5
• Összes potenciál száma :1

Csatlakozás 1:

• Csatlakozástechnika CAGE CLAMP®
• Beavatkozó típusa: Működtető kar
• Csatlakoztatható vezetékek anyagai: Réz
• Névleges keresztmetszet: 4 mm² / 12 AWG
• Tömör vezeték: 0,2 … 4 mm² / 24 … 12 AWG
• Többeres vezeték: 0,2 … 4 mm² / 24 … 12 AWG
• Finom elemi szálas vezeték: 0,14 … 4 mm² / 24 … 12 AWG
• Csupaszolási hossz: 11 mm / 0,43 inch
• Huzalozási irány: Oldalsó bekötés

Geometriai adatok:

• Szélesség: 30 mm / 1,181 hüvelyk
• Magasság: 8,6 mm / 0,327 hüvelyk
• Mélység: 18,8 mm / 0,732 hüvelyk

Anyag információk:

• Szín: átlátszó
• UL94 szerinti gyúlékonysági osztály: V2
• Tűz terhelés: 0,089MJ
• Aktor színe: világosszürke
• Súly: 4,4g

Környezeti feltételek:

• Környezeti hőmérséklet: (tárolási) -40 … +60 °C
• Folyamatos működési hőmérséklet: -55 … +105 °C

Kereskedelmi adatok:

• eCl@ss 10.0 27-14-11-04
• eCl@ss 9.0 27-14-11-04
• ETIM 8.0 EC000446
• ETIM 7.0 EC000446
• ECCN NINCS ADAT
• Nagy ECS (kis ECS) 250 (25) db
• Gyártó: WAGO

Csomagolás típusa Doboz:

• Származási ország: DE
• GTIN (globális kereskedelmi áruazonosító szám): 4055143837330
• Vámtarifaszám: 85369010000

Környezetvédelmi termékmegfelelőség:

• RoHS megfelelőségi állapot Megfelelő, nincs mentesség

További információk megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumra !
