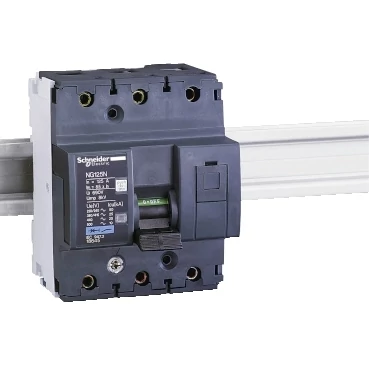

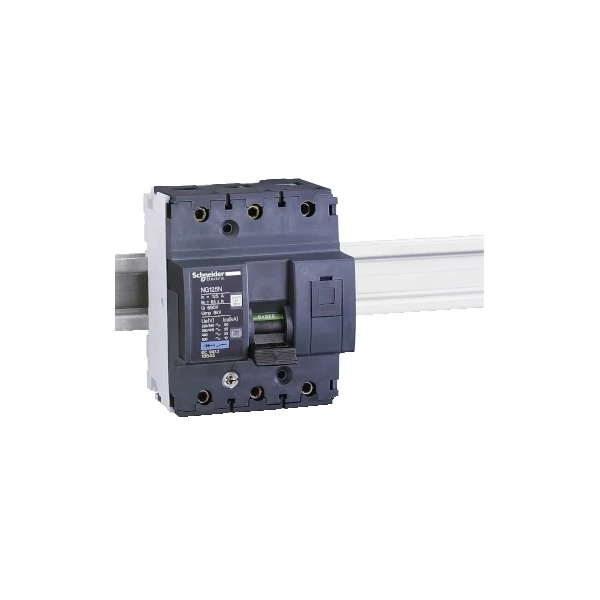

SCHNEIDER Kismegszakító 3-pólus 25A C-jelleggörbe 400V AC 25kA - 18635

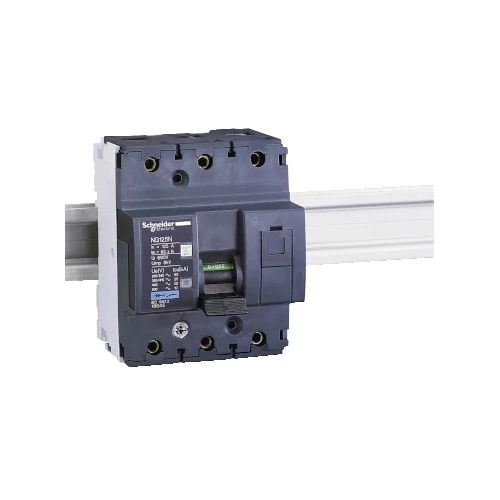

SCHNEIDER 18635 Kismegszakító 3-pólus 25A C-jelleggörbe 400V AC 25kA

Műszaki adatok:

Fő jellemzők:

• Termékválaszték: NG160
• Termékcsalád: Acti 9
• Termék neve: Acti9 NG125
• Termék vagy alkatrész típusa: Kismegszakító
• Készülék rövid neve: NG125NA
• Készülék alkalmazás: Elosztás
• Pólusok megnevezése: 3P
• Védett pólusok száma: 3
• Névleges áramerősség:25 A -40 °C
• Hálózat típusa: AC, DC
• Kioldóegység technológia: Termikus-mágneses
• Görbe: C
• Megszakítási kapacitás:
  • 20 kA Icu -<= 375 V DC megfelel EN/IEC 60947-3
  • 10 kA Icu -500 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 20 kA Icu -440 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 25 kA Icu -380...415 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 50 kA Icu -220...240 V AC 50/60 Hz megfelel EN/IEC 60947-3
• Felhasználási kategória: AC megfelel IEC 60947-2
• Alkalmasság leválasztásra: Igen megfelel IEC 60947-2
• Szabványok: EN/IEC 60947-3

Kiegészítő jellemzők:

• Hálózati frekvencia: 50/60 Hz
• Ue névleges üzemi feszültség:
  • <= 375 V DC
  • 380...415 V AC 50/60 Hz
  • 500 V AC 50/60 Hz
  • 220...240 V AC 50/60 Hz
  • 440 V AC 50/60 Hz
• Mágneses kioldási korlát: 8 x In
• Ics névleges üzemi zárlati megszakítóképesség:
  • 37,5 kA 75 % megfelel EN/IEC 60947-3 - 220...240 V AC 50/60 Hz
  • 18,75 kA 75 % megfelel EN/IEC 60947-3 - 380...415 V AC 50/60 Hz
  • 15 kA 75 % megfelel EN/IEC 60947-3 - 440 V AC 50/60 Hz
  • 7,5 kA 75 % megfelel EN/IEC 60947-3 - 500 V AC 50/60 Hz
  • 20 kA 100 % megfelel EN/IEC 60947-3 - <= 375 V DC
• [Ui] névleges szigetelési feszültség:690 V AC 50/60 Hz megfelel EN/IEC 60947-3
• [Uimp] névleges lökő-feszültség állóság: 8 kV megfelel EN/IEC 60947-3
• Érintkező helyzetjelző: Igen
• Vezérlő típusa: Kapcsoló
• Kézi kioldási teszt
• Helyi jelzés: Szétkapcsolásjelző, ON/OFF jelzés
• Szerelési mód: Klipszes
• Szerelési pozíció: Függőleges
• Rögzítés: 35 mm szimmetrikus DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: Igen
• 9 mm-es osztások: 9
• Magasság: 103 mm
• Mélység: 81 mm
• Szélesség: 81 mm
• Nettó súly: 0,72 kg
• Mechanikai tartósság: 20000 ciklus
• Elektromos élettartam: 10000 ciklus
• Lakatolási lehetőség: Zárható
• Reteszelési opciók leírása: Beépített zár
• Csatlakozás típusa: Alagút típusú terminálok1,5…50 mm² merev
• Alagút típusú terminálok: 1…35 mm² rugalmas
• Vezeték csupaszítási hossz: 20 mm
• Meghúzási nyomaték: 3,5 N.m
• Szivárgóáram-védelem: Különálló blokk
• Gyártó: SCHNEIDER
