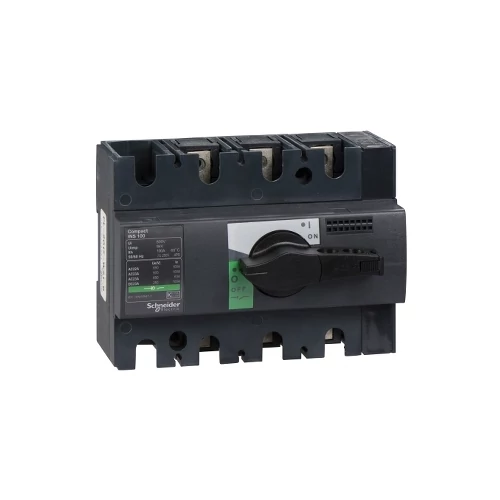

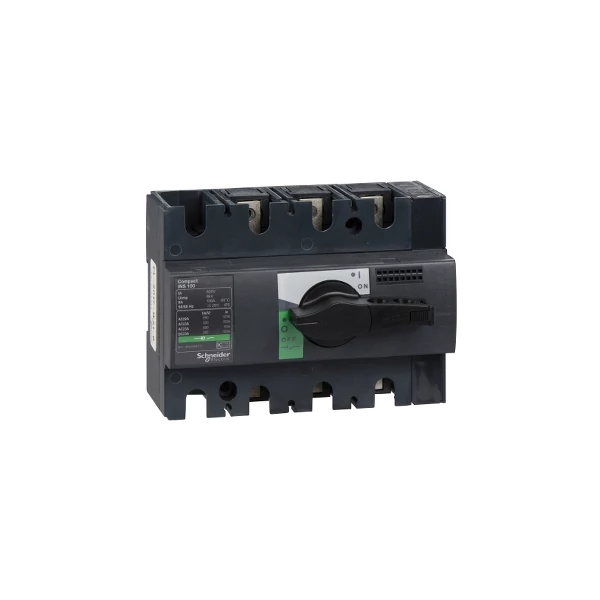

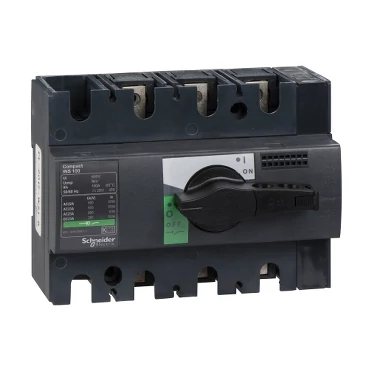

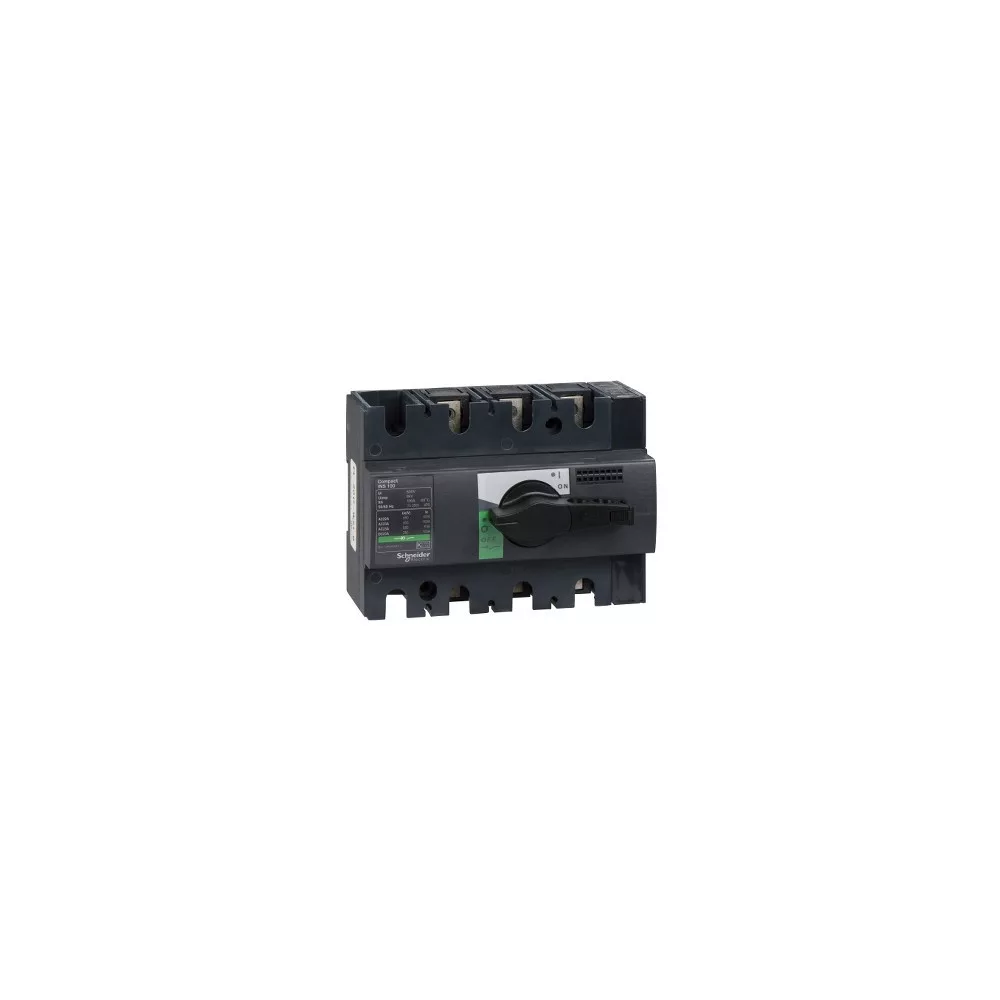

SCHNEIDER Interpact INS 100 3p kapcsoló - 28908
SCHNEIDER Interpact INS 100 3p kapcsoló - 28908
Bruttó 43 038 Ft

SCHNEIDER Interpact INS 100 3p kapcsoló - 28908

Cikkszám:
28908
SCHNEIDER Interpact INS 100 3p kapcsoló - 28908
Rendelhető

SCHNEIDER 28908 Interpact INS 100 3p kapcsoló

Műszaki adatok:

Fő jellemzők:

  • Termékcsalád: Kompakt
  • Termék neve: Kompakt INSE
  • Termék vagy alkatrész típusa: Szakaszolókapcsoló
  • Pólusok megnevezése: 3P
  • Hálózat típusa: AC, DC
  • Hálózati frekvencia: 50/60 Hz
  • Le névleges üzemi áram:
    • AC-22A: 100 A AC 50/60 Hz 220/240 V
    • AC-22A: 100 A AC 50/60 Hz 380/440 V
    • AC-22A: 100 A AC 50/60 Hz 440/500 V
    • AC-22A: 100 A AC 50/60 Hz 500 V
    • AC-22A: 100 A AC 50/60 Hz 660 V
    • AC-23B: 100 A AC 50/60 Hz 220/240 V
    • AC-23B: 100 A AC 50/60 Hz 380/440 V
    • AC-23B: 100 A AC 50/60 Hz 440/500 V
    • AC-23B: 100 A AC 50/60 Hz 500 V
    • AC-23B: 63 A AC 50/60 Hz 660 V
    • DC-22B: 100 A DC 125 V 2 pólus/fázis sorba kötve
    • DC-23B: 100 A DC 125 V 2 pólus/fázis sorba kötve
  • Ui névleges szigetelési feszültség: 800 V AC 50/60 Hz
  • [Uimp] névleges lökő-feszültség állóság: 8 kV
  • Ith konvencionális termikus szabad levegő áram: 100 A -60 °C
  • Icm névleges rövidzárlat bekapcsolási teljesítmény:
    • 154 kA hálózatoldali védelem megszakítóval 6 V AC -50/60 Hz
    • 20 kA egyedi bontó kapcsoló 6 V AC -50/60 Hz
  • Ue névleges üzemi feszültség: 125 V DC, 6 V AC 50/60 Hz
  • Alkalmasság leválasztásra: Igen
  • Érintkező helyzetjelző: Igen
  • Látható törés: Nem
  • Szennyezettségi fok: 3

Kiegészítő jellemzők:

  •  Vezérlő típusa: Forgatógomb
  • Fogantyú színe: Fekete
  • Szerelési mód: Rögzített, 2 TL között
  • Rögzítés: Lemez vagy panel szerelőkészlettel, DIN sín
  • Felső csatlakozás: Mellső
  • Alsó csatlakozás: Mellső
  • Maximális teljesítményt:
    • AC-23A: 22 kW -220/240 V AC 50/60 Hz
    • AC-23A: 45 kW -380/440 V AC 50/60 Hz
    • AC-23A: 55 kW -440 V AC 50/60 Hz
    • AC-23A: 55 kW -500/525 V AC 50/60 Hz
    • AC-23A: 55 kW -660 V AC 50/60 Hz
  • Névleges üzemmód: Szünetmentes
  • Szakaszos üzemi osztály: 120 - 60 % osztály
  • Icw névleges rövidzárlati kiállási áram:
    • 1 kA ideig 30 s megfelel IEC 60947-3
    • 1,23 kA ideig 20 s megfelel IEC 60947-3
    • 3.175 kA ideig 3 s megfelel IEC 60947-3
    • 5,5 kA ideig 1 s megfelel IEC 60947-3
  • Mechanikai tartósság: 1500 ciklus
  • Elektromos élettartam:
    • AC-22A: 1500 ciklus 220/240 V AC 50/60 Hz
    • AC-22A: 1500 ciklus 380/415 V AC 50/60 Hz
    • AC-22A: 1500 ciklus 440 V AC 50/60 Hz
    • AC-22A: 1500 ciklus 500 V AC 50/60 Hz
    • AC-23B: 1500 ciklus 220/240 V AC 50/60 Hz
    • AC-23B: 1500 ciklus 380/415 V AC 50/60 Hz
    • AC-23B: 1500 ciklus 440 V AC 50/60 Hz
    • AC-23B: 1500 ciklus 500 V AC 50/60 Hz
    • DC-22B: 1500 ciklus 250 V DC 2 pólus/fázis sorba kötve
    • DC-23B: 1500 ciklus 250 V DC 2 pólus/fázis sorba kötve
    • AC-22A: 1500 ciklus 690 V AC 50/60 Hz
    • AC-23B: 1500 ciklus 690 V AC 50/60 Hz
  • Csatlakozásosztás: 30 mm
  • Magasság: 100 mm
  • Szélesség: 135 mm
  • Mélység: 62,5 mm
  • Nettó súly: 0,8 kg
  • Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
