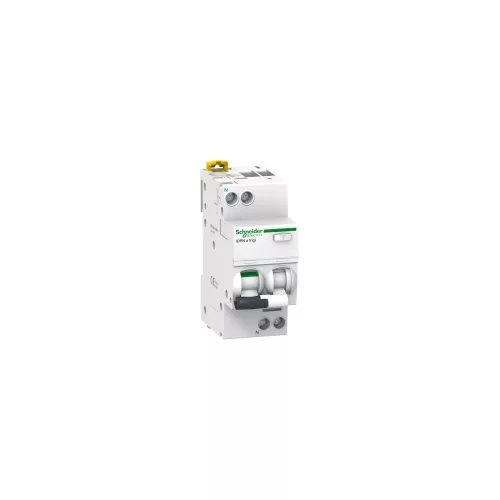

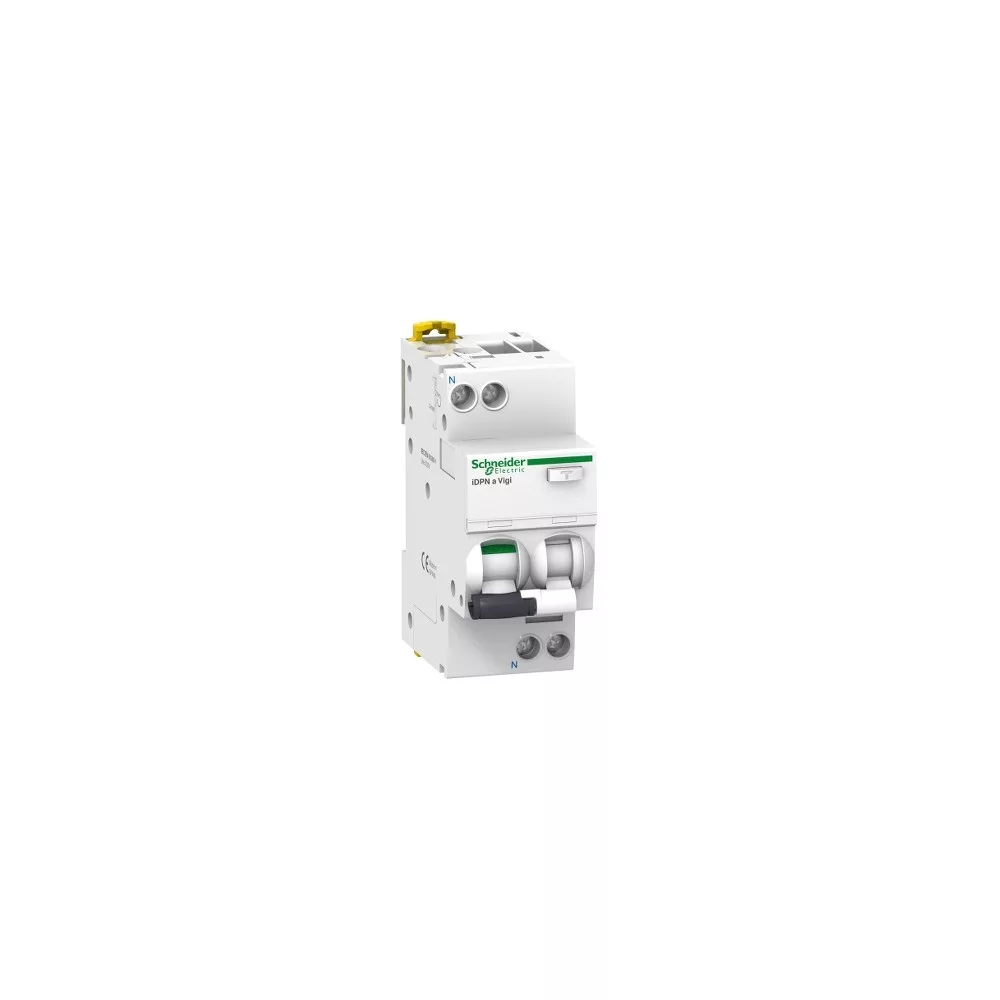

SCHNEIDER Kismegsz+FI-relé iDPNA Vigi 1P+N 32A C 30mA 4,5kA - A9D35632

SCHNEIDER A9D35632 Kismegsz+FI-relé iDPNA Vigi 1P+N 32A C 30mA 4,5kA

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Acti 9
• Termék neve: Acti 9 iDPN Vigi
• Termék vagy alkatrész típusa: Áramvédős kismegszakító túláram-védelemmel
• Készülék rövid neve: iDPNa Vigi+
• Készülék alkalmazása: Elosztas
• Pólusok megnevezése: 1P+N
• Védett pólusok száma: 1
• Nulla helyzete: Bal
• Névleges áramerősség: 32 A
• Hálózat típusa: AC
• Kioldóegység technológia: Termikus-mágneses
• Görbe: C
• Földszivárgás érzékenység: 30mA
• Földzárlatvédelmi időkésleltetés: Pillanatnyi
• Földzárlatvédelmi osztály: A típusú
• Megszakítási kapacitás: 4500 A Icn -230...240 V AC 50 Hz az EN/IEC 61009-2-1 szerint
• Leválasztásra: Igen megfelel EN/IEC 60947-3

Kiegészítő jellemzők:

• Kiegészítő: Kimenő
• Hálózati frekvencia: 50 Hz
• Ue névleges üzemi feszültség: 230...240V AC 50Hz
• Mágneses kioldási határérték: 5...10 x In
• Szivárgóáram kioldási technológia: Feszültségfüggetlen
• Ics névleges üzemi zárlati megszakítóképesség: 4500 A 100% x Icn -230...240 V AC 50 Hz az EN/IEC 61009-2-1 szerint
• Névleges szakító- és teherbíró képesség: Idm 4500 A -230...240 V AC 50 Hz az EN/IEC 61009-2-1 szerint
• Korlátozási osztály: 3 megfelel az EN/IEC 61009-2-1 szabványnak
• [Ui] névleges szigetelési feszültség: 400V AC 50Hz
• [Uimp] névleges lökő-feszültség állóság: 4kV
• Érintkező helyzetjelző: Igen
• Vezérlő típusa: Kapcsoló
• Helyi jelzés: BE/KI, hibaelhárítás
• Szerelési mód: Clipszes
• Rögzítés: DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felső homályos is: megfelelő
• Csatlakozási távolság: 9 mm fázis és nulla között
• 9 mm-it osztások: 4
• Magasság: 85 mm
• Szélesség: 36 mm
• Mélység: 73 mm
• Nettó súly: 125g
• Szin: Fehér
• Mechanikai tartósság: 20000 ciklus
• Electromos élettartam: 10000 ciklus
• reteszelési opciók leírása: Lakatoló eszköz
• Csatlakozások - terminálok:
  • Rácsúsztatható kapcsok Felső homályos alsó 1…16 mm² merev
  • Rácsúsztatható kapcsok Felső vagy alsó 1…10 mm² rugalmas
  • Rácsúsztatható kapcsok Felső homályos alsó 1…10 mm² sodrott, érvéghüvellyel
• Vezeték csupaszítási hossz: 15 mm Felső homályos kapcsolat is
• Meghúzási nyomaték: 2 Nm Felső homályos is
• Szivárgóáram-védelem: Integralt
• EAN kód: 3606480471698
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
