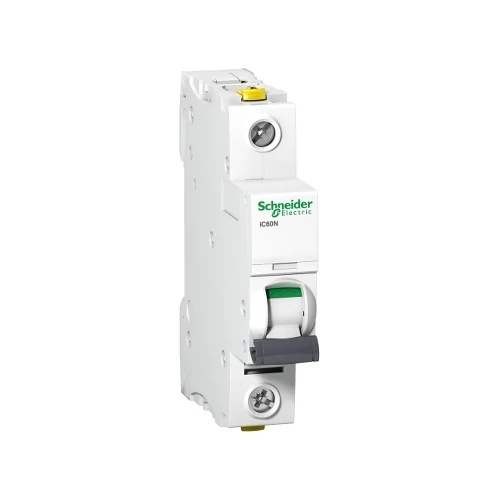

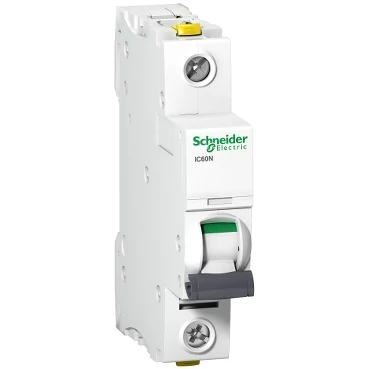

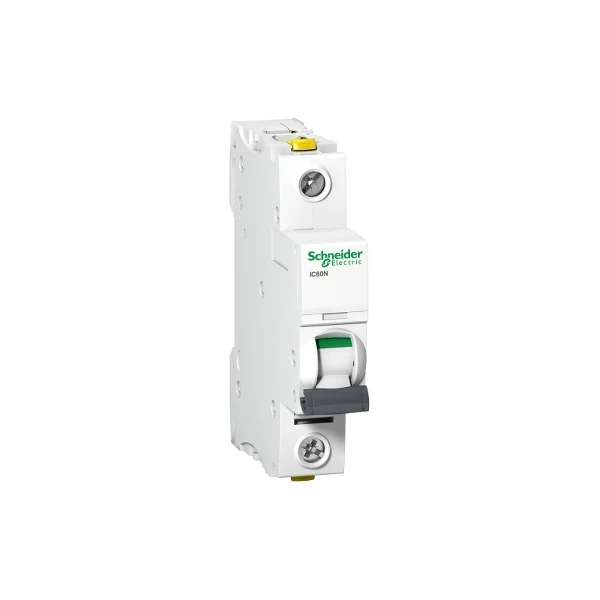

SCHNEIDER Kismegszakító A9 iC60N 1P B10A 6kA - A9F03110

SCHNEIDER A9F03110 Kismegszakító A9 iC60N 1P B10A 6kA

Műszaki adatok:

Fő jellemzők:

• Készülék alkalmazása: Elosztás
• Termékcsalád: Acti 9
• Termék neve: Acti9 iC60
• Termék vagy alkatrész típusa: Kismegszakító
• Készülék rövid neve: iC60N
• Pólusok megnevezése: 1P
• Védett pólusok száma: 1
• Névleges áramerősség: 10A
• Hálózat típusa: AC, DC
• Kioldóegység technológia: Termikus-mágneses
• Görbe: b
• Megszakítási kapacitás:
  • 6000 A Icn -230 V AC 50/60 Hz az EN/IEC 60898-1 szerint
  • 10 kA Icu -600...690 V DC az EN/IEC 60947-3 szerint
  • 15 kA Icu -12...60 V DC az EN/IEC 60947-3 szerint
  • 10 kA Icu -220...240 V AC 50/60 Hz az EN/IEC 60947-3 szerint
  • 36 kA Icu -12...60 V AC 50/60 Hz az EN/IEC 60947-3 szerint
  • 20 kA Icu -100...133 V AC 50/60 Hz az EN/IEC 60947-3 szerint
• Felhasználási kategória: AC megfelel az EN 60924 szabványnak, AC megfelelő IEC 60898-1
• Leválasztásra:
  • Igen megfelel az EN 60924 szabványnak
  • Igen megfelel az EN 60947-3 szabványnak
  • Igen megfelel az IEC 60898-1
  • Igen megfelel az IEC 60947-2
• Szabványok: EN 60924, IEC 60947-2, EN 60947-3, IEC 60898-1

Kiegészítő jellemzők:

• Hálózati frekvencia: 50/60Hz
• Mágneses kioldási korlát: 4 x In +/- 20%
• Ics névleges üzemi zárlati megszakítóképesség:
  • 27 kA 75% megfelel EN 60947-3 - 12...60 V AC 50/60 Hz
  • 7,5 kA 75% megfelel EN 60947-3 - 220...240 V AC 50/60 Hz
  • 27 kA 75% megfelel IEC 60947-2 - 12...60 V AC 50/60 Hz
  • 7,5 kA 75% megfelel IEC 60947-2 - 220...240 V AC 50/60 Hz
  • 15 kA 75% megfelel IEC 60947-2 - 100...133 V AC 50/60 Hz
  • 15 kA 75% megfelel EN 60947-3 - 100...133 V AC 50/60 Hz
  • 6000 A 100% megfelel az EN 60924 szabványnak - 230 V AC 50/60 Hz
  • 6000A 100% megfelel az IEC 60898-1 - 230V AC 50/60Hz
  • 10 kA 100% megfelel az EN 60947-3 - 72 V DC
  • 10kA 100% megfelel az IEC 60947-2 - 72V DC
  • 15 kA 100% megfelel az EN 60947-3 - 12...60 V DC
  • 15 kA 100% megfelel az IEC 60947-2 - 12...60 V DC
• Korlátozási osztály: 3 fok EN 60924, 3 megfelel az IEC 60898-1 szabványnak
• [Ui] névleges szigetelési feszültség:
  • 500 V AC 50/60 Hz az EN 60947-3 szerint
  • 500V AC 50/60Hz megfelel az IEC 60947-2 szabványnak
• [Uimp] névleges lökő-feszültség állóság:
  • 6 kV megfelel az EN 60947-3 szabványnak
  • 6 kV megfelel az IEC 60947-2 szabványnak
• Érintkező helyzetjelző: Igen
• Vezérlő típusa: Kapcsoló
• Helyi jelzés: Szétkapcsolásjelző
• Rögzítés: DIN sín
• 9 mm-it osztások: 2
• Magasság: 91 mm
• Szélesség: 18 mm
• Mélység: 78,5 mm
• Nettó súly: 0,125 kg
• Szín: Fehér
• Mechanikai tartósság: 20000 ciklus
• Electromos élettartam: 10000 ciklus
• Csatlakozás típusa:
  • Kettős csatlakozó (felső vagy alsó) 1…25 mm² merev
  • Kettős csatlakozó (felső vagy alsó) 1…16 mm² rugalmas
• Vezeték csupaszítási hossz: 14 mm felső homályos alsoó csatlakozáshoz
• Meghúzási nyomaték: 2 N.m felső homályos alsoó
• Szivárgóáram-védelem: Nincs
• EAN kód: 3606480439674
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
