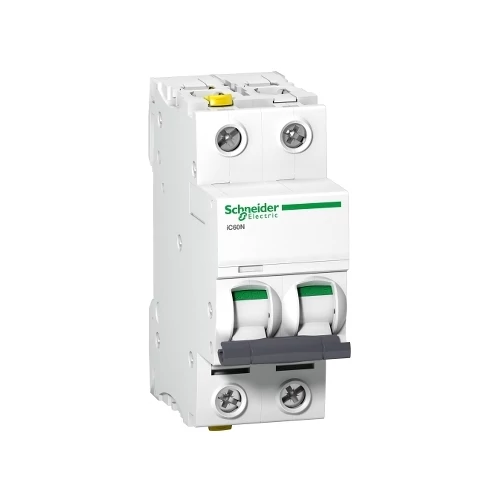

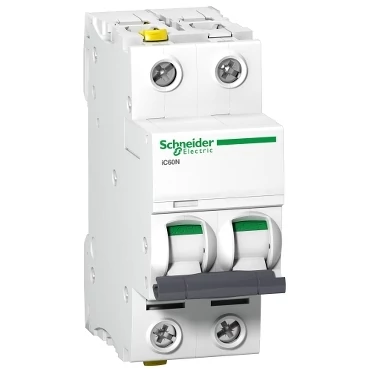

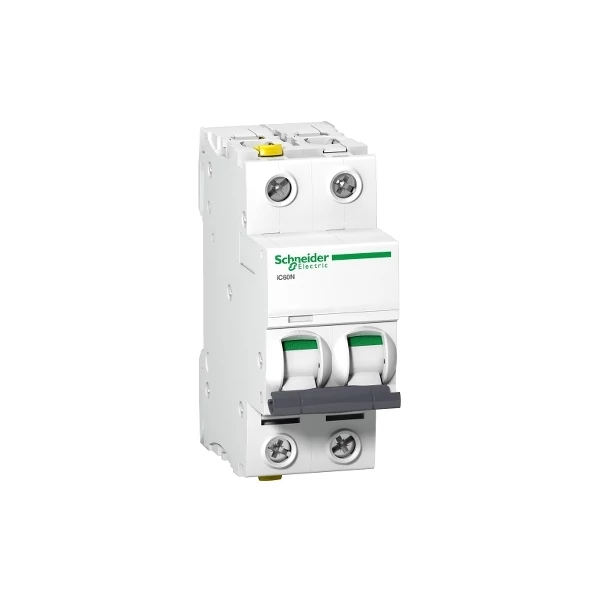

SCHNEIDER Kismegszakító A9 iC60N 2P 25A C - A9F04225

SCHNEIDER A9F04225 Kismegszakító A9 iC60N 2P 25A C

Műszaki adatok:

Fő jellemzők:

• Készülék alkalmazása: Elosztás
• Termékcsalád: Acti 9
• Termék neve: Acti9 iC60
• Termék vagy alkatrész típusa: Kismegszakító
• Készülék rövid neve: iC60N
• Pólusok megnevezése: 2P
• Védett pólusok száma: 2
• Névleges áramerősség: 25 A
• Hálózat típusa: DC, AC
• Kioldóegység technológia: Termikus-mágneses
• Görbe: C
• Megszakítási kapacitás:
  • 6000 A Icn -400 V AC 50/60 Hz az EN/IEC 60898-1 szerint
  • 36 kA Icu -12...60 V AC 50/60 Hz az EN/IEC 60947-3 szerint
  • 10 kA Icu -<= 125 V DC az EN/IEC 60947-3 szerint
  • 10 kA Icu -380...415 V AC 50/60 Hz az EN/IEC 60947-3 szerint
  • 20 kA Icu -220...240 V AC 50/60 Hz az EN/IEC 60947-3 szerint
  • 6 kA Icu -440 V AC 50/60 Hz megfelel EN/IEC 60947-3
• Felhasználási kategória: AC megfelel az EN 60924 szabványnak, AC megfelelő IEC 60898-1
• Leválasztásra:
  • Igen megfelel az EN 60924 szabványnak
  • Igen megfelel az EN 60947-3 szabványnak
  • Igen megfelel az IEC 60898-1
  • Igen megfelel az IEC 60947-2
• Szabványok: EN 60924, IEC 60898-1, EN 60947-3, IEC 60947-2

Kiegészítő jellemzők:

• Hálózati frekvencia: 50/60Hz
• Mágneses kioldási korlát: 8 x In +/- 20%
• Ics névleges üzemi zárlati megszakítóképesség:
  • 15 kA 75% megfelel EN 60947-3 - 220...240 V AC 50/60 Hz
  • 7,5 kA 75% megfelel EN 60947-3 - 380...415 V AC 50/60 Hz
  • 4,5 kA 75% megfelel EN 60947-3 - 440 V AC 50/60 Hz
  • 15 kA 75% megfelel IEC 60947-2 - 220...240 V AC 50/60 Hz
  • 7,5 kA 75% megfelel IEC 60947-2 - 380...415 V AC 50/60 Hz
  • 4,5 kA 75% megfelel IEC 60947-2 - 440 V AC 50/60 Hz
  • 27 kA 75% megfelel IEC 60947-2 - 12...15 V AC 50/60 Hz
  • 27 kA 75% megfelel EN 60947-3 - 12...15 V AC 50/60 Hz
  • 6000 A 100% megfelel az EN 60924 szabványnak - 400 V AC 50/60 Hz
  • 6000A 100% megfelel az IEC 60898-1 - 400V AC 50/60Hz
  • 10 kA 100% megfelel az IEC 60947-2 - 72...125 V DC
  • 10 kA 100% megfelel az EN 60947-3 - 72...125 V DC
• Korlátozási osztály: 3 fok EN 60924, 3 megfelel az IEC 60898-1 szabványnak
• [Ui] névleges szigetelési feszültség:
  • 500 V AC 50/60 Hz az EN 60947-3 szerint
  • 500V AC 50/60Hz megfelel az IEC 60947-2 szabványnak
• [Uimp] névleges lökő-feszültség állóság:
  • 6 kV megfelel az EN 60947-3 szabványnak
  • 6 kV megfelel az IEC 60947-2 szabványnak
• Érintkező helyzetjelző: Igen
• Vezérlő típusa: Kapcsoló
• Helyi jelzés: Szétkapcsolásjelző
• Rögzítés: DIN sín
• 9 mm-it osztások: 4
• Magasság: 91 mm
• Szélesség: 36 mm
• Mélység: 78,5 mm
• Nettó súly: 0,25 kg
• Szín: Fehér
• Mechanikai tartósság: 20000 ciklus
• Electromos élettartam: 10000 ciklus
• Csatlakozás típusa:
  • Kettős csatlakozó (felső vagy alsó) 1…25 mm² merev
  • Kettős csatlakozó (felső vagy alsó) 1…16 mm² rugalmas
• Vezeték csupaszítási hossz: 14 mm felső homályos alsoó csatlakozáshoz
• Meghúzási nyomaték: 2 N.m felső homályos alsó
• Szivárgóáram-védelem: Különálló blokk
• EAN kód: 3606480440533
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
