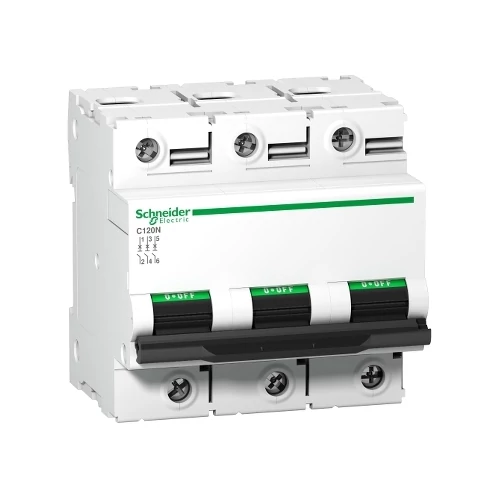

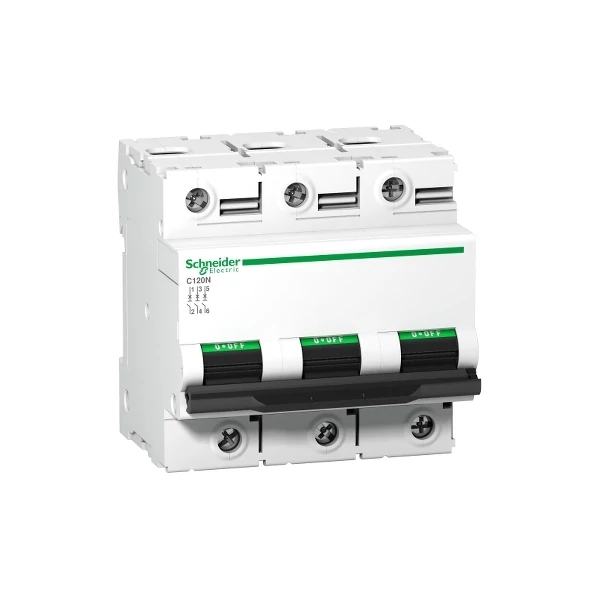

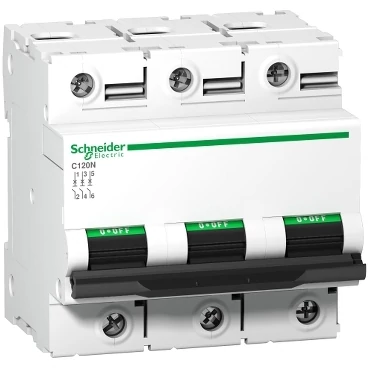

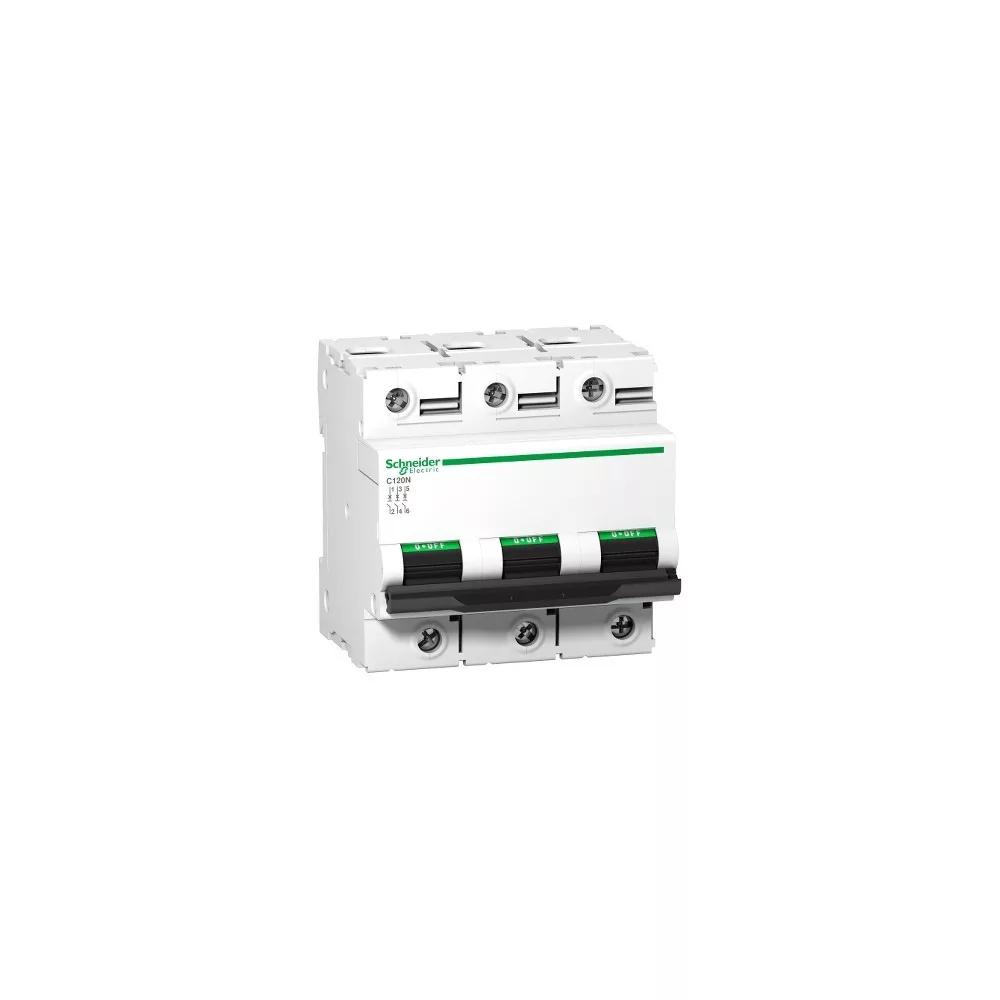

SCHNEIDER Kismegszakító C120N 3P 100A C 10kA - A9N18367

SCHNEIDER A9N18367 Kismegszakító C120N 3P 100A C 10kA

Műszaki adatok:

Fő jellemzők:

• Termékválaszték: C125
• Termékcsalád: Acti 9
• Termék neve: C120
• Termék vagy alkatrész típusa: Kismegszakító
• Készülék rövid neve: C120NA-DC
• Készülék alkalmazása: Elosztás
• Pólusok megnevezése: 3P
• Védett pólusok száma: 3
• Névleges áramerősség: 100 A -30 °C
• Hálózat típusa: AC
• Kioldóegység technológia: Termikus-mágneses
• Görbe: C
• Megszakítási kapacitás:
  • 10000 A Icn -230...415 V AC 50/60 Hz megfelel EN/IEC 60898-1
  • 6 kA Icu -440 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 20 kA Icu -220...240 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 10 kA Icu -380...415 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 10 kA Icu -<= 375 V DC megfelel az EN/IEC 60947-3 szabványnak
• Alkalmasság leválasztásra: Igen megfelel az IEC 60947-2
• Szabványok: EN/IEC 60947-3, EN/IEC 60898-1
• Terméktanúsítványok: EAC

Kiegészítő jellemzők:

• Hálózati frekvencia: 50/60 Hz
• Ue névleges üzemi feszültség:
  • <= 375 V DC
  • 380...415 V AC 50/60 Hz
  • 220...240 V AC 50/60 Hz
  • 440 V AC 50/60 Hz
  • 230...415 V AC 50/60 Hz
• Mágneses kioldási korlát: 5...10 x In
• Ics névleges üzemi zárlati megszakítóképesség:
  • 7500 A 75 % megfelel EN/IEC 60898-1 - 230...415 V AC 50/60 Hz
  • 4,5 kA 75 % megfelel EN/IEC 60947-3 - 440 V AC 50/60 Hz
  • 7,5 kA 75 % megfelel EN/IEC 60947-3 - 380...415 V AC 50/60 Hz
  • 15 kA 75 % megfelel EN/IEC 60947-3 - 220...240 V AC 50/60 Hz
  • 10 kA 100 % megfelel EN/IEC 60947-3 - <= 375 V DC
• Korlátozási osztály: 3 megfelel az EN/IEC 60947-3 szabványnak
• [Ui] névleges szigetelési feszültség: 500 V AC 50/60 Hz megfelel az EN/IEC 60947-3 szabványnak
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az EN/IEC 60947-3 szabványnak
• Érintkező helyzetjelző: Igen
• Vezérlő típusa: Kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Szerelési mód: Klipszes
• Rögzítés: 35 mm szimmetrikus DIN sín
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: Igen
• 9 mm-es osztások: 9
• Magasság: 81 mm
• Mélység: 73 mm
• Szélesség: 81 mm
• Nettó súly: 0,615 kg
• Szín: Fehér
• Mechanikai tartósság: 2000-es ciklus
• Elektromos élettartam: 5000 ciklus megfelel IEC 60947-2
• Reteszelési opciók leírása: A fogantyú lezárható 0,7 mm-es kábelátmérővel KI vagy BE állásban
• Csatlakozás típusa:
  • Alagút típusú terminálok1…50 mm² merev
  • Alagút típusú terminálok1,5…35 mm² rugalmas
• Vezeték csupaszítási hossz: 15 mm
• Meghúzási nyomaték: 3,5 Nm
• Szivárgóáram-védelem: Különálló blokk
• EAN kód: 3606480379406
• Gyártó: SCHNEIDER
