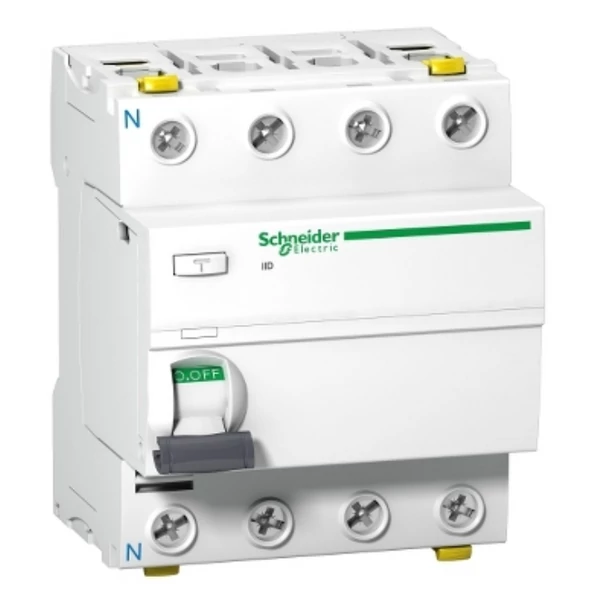

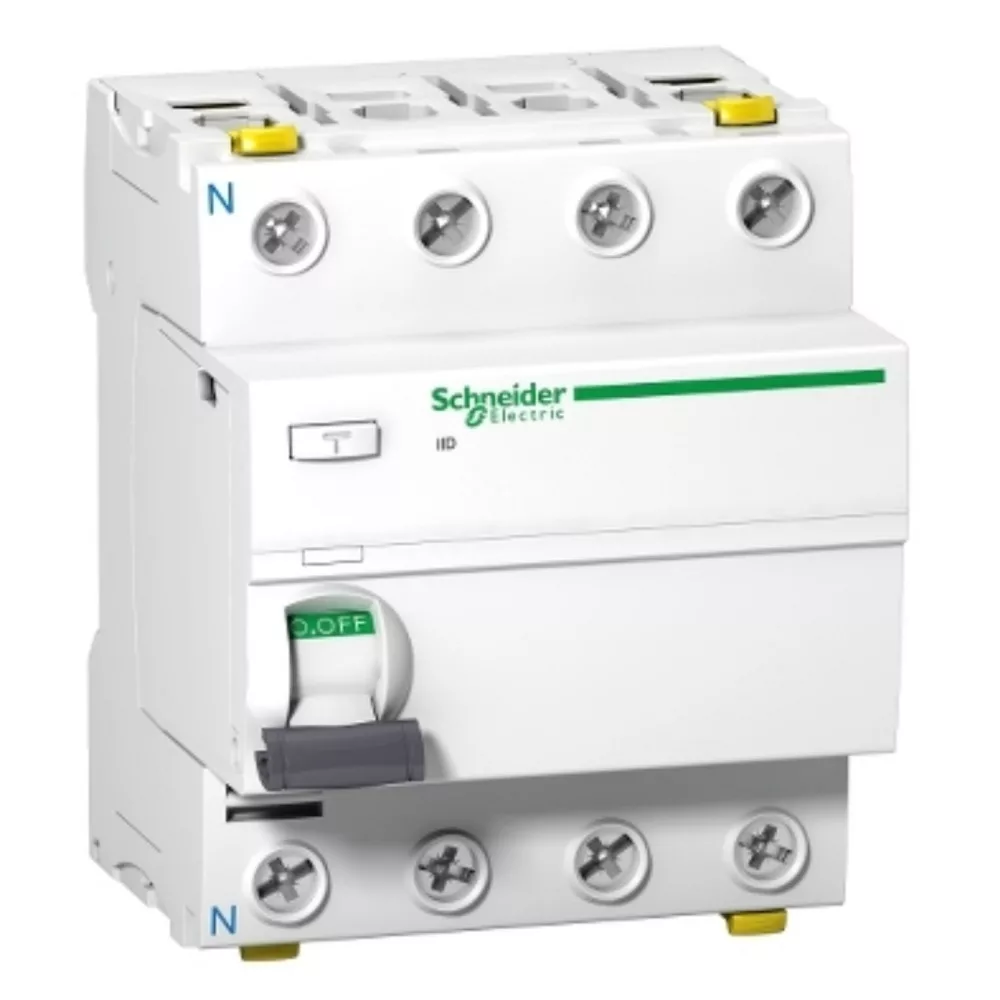

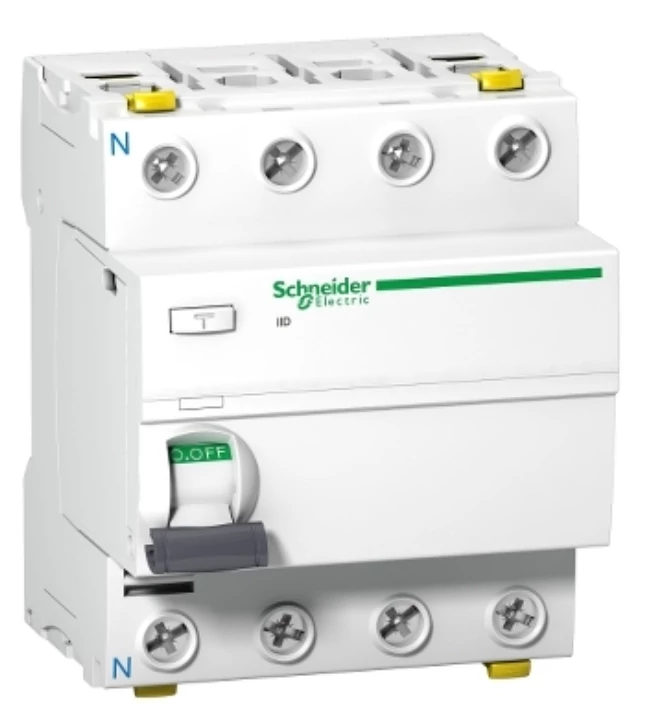

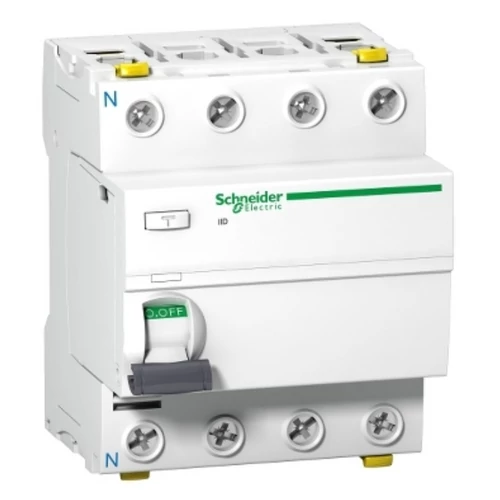

SCHNEIDER A9Z21425 A9 FI-relé 4P 25A 30mA A típus (23467)

SCHNEIDER A9Z21425 A9 FI-relé 4P 25A 30mA A típus (23467)

Műszaki adatok:

• Termékcsalád: Acti 9
• Termek neve: Acti9 iID
• Termék vagy alkatrész típusa: Áramvédős kismegszakító (RCCB)
• Készülék rövid neve: ID
• Half-usok megnevezése: 4P
• Nulla helyzete: Labda
• [In] névleges áram: 25 A
• Hálózat típusa: AC
• Földszivárgás érzékenység: 30 mA
• Földzárlatvédelmi időkésleltetés: Pillanatnyi
• Földzárlatvédelmi osztály: És típusú

Kiegészítő jellemzők:

• Hálózati frekvencia: 50/60 Hz
• [Ue] névleges üzemi feszültség: 380...415 V AC 50/60 Hz
• Szivárgóáram kioldási technológia: Feszültségfüggetlen
• Névleges szakító- és teherbíró képesség: Idm 1500 A, Én 1500 A
• Névleges feltételek rövidzárlati áram: 10 kA
• [Ui] névleges szigetelési feszültség: 500V AC 50/60Hz
• [Uimp] névleges lökő-feszültség állóság: 6 kV
• Érintkező helyzetjelző: Igen
• Vezérlő típusa: Kapcsoló
• Szerelési divatok: Klipszes
• Rögzítés: DIN bűn
• 9 mm-es osztások: 8
• Magasság: 91 mm
• Szélesség: 72 mm
• Mélység: 73 mm
• Nettó súly: 0,37 kg
• Szín: Fehér
• Mechanika és tartósság: 20,00 ciklus
• Elektromos élettartam: AC-1: 15000 ciklus
• Reteszelési opciók leírása: Lakatoló eszköz
• Csatlakozások - terminálok:
  • Kettős csatlakozó elülső1…35 mm² merev
  • Kettős csatlakozó elülső1…25 mm² rugalmas
  • Kettős csatlakozó elülső1…25 mm² sodrott, érvéghüvellyel
  • Kettős csatlakozó hátsó1…25 mm² merev
  • Kettős csatlakozó hátsó1…16 mm² rugalmas
  • Kettős csatlakozó hátsó1…16 mm² sodrott, érvéghüvellyel
• Vezeték csupaszítási hossz: 14 mm felső vagy csatlakozás esetén is
• Meghúzási nyomaték: 3,5 N.m felső vagy alsó

Környezet:

• Szabványok:
  • MFA EN 61008-1
  • EN/IEC 61008-2-1
• IP védettségi szint: MSZ EN 60529 szabványnak megfelelő IP20
• MSZ EN 60529 szabványnak megfelelő IP40 (moduláris szekrény).
• Szennyezettségi pecsétek: 3
• Elektromágneses kompatibilitás: 8/20 µs impulzus, 250 A megfelel MSZ EN 61008-1
• A környezeti levegő hőmérséklete működés közben: -25…60 °C
• Környezeti levegő hőmérséklete a tároláshoz: -40…85 °C

Csomagolási egység:

• 1. csomag-csomagolási egység típusa: P.C.E
• Egységek száma 1. csomagban: 1
• 1. csomag magassága: 7500 cm
• 1. csomag szélessége: 8000 cm
• 1.csomag gém: 10.000 cm
• 1. csomag súlya: 377 500 g
• 2. csomag-csomagolási egység típusa: S03
• Egységek száma 2. csomagban: 27
• 2.csomag magassága: 30.000 cm
• 2. csomag szélessége: 30.000 cm
• 2. csomag boomsha: 40.000 cm
• 2. csomag súlya: 10,656 kg
• Garancia: 18 hónap
• Gyártó: SCHNEIDER

A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
