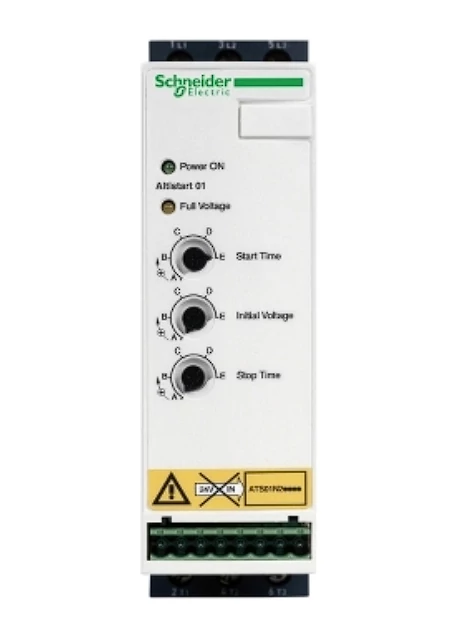

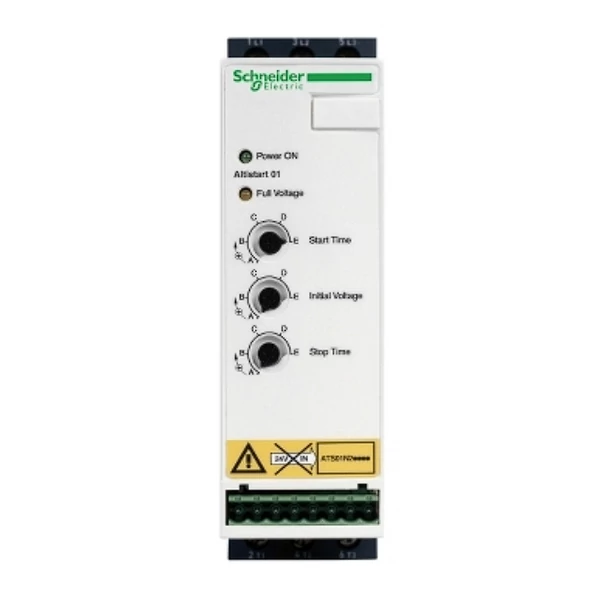

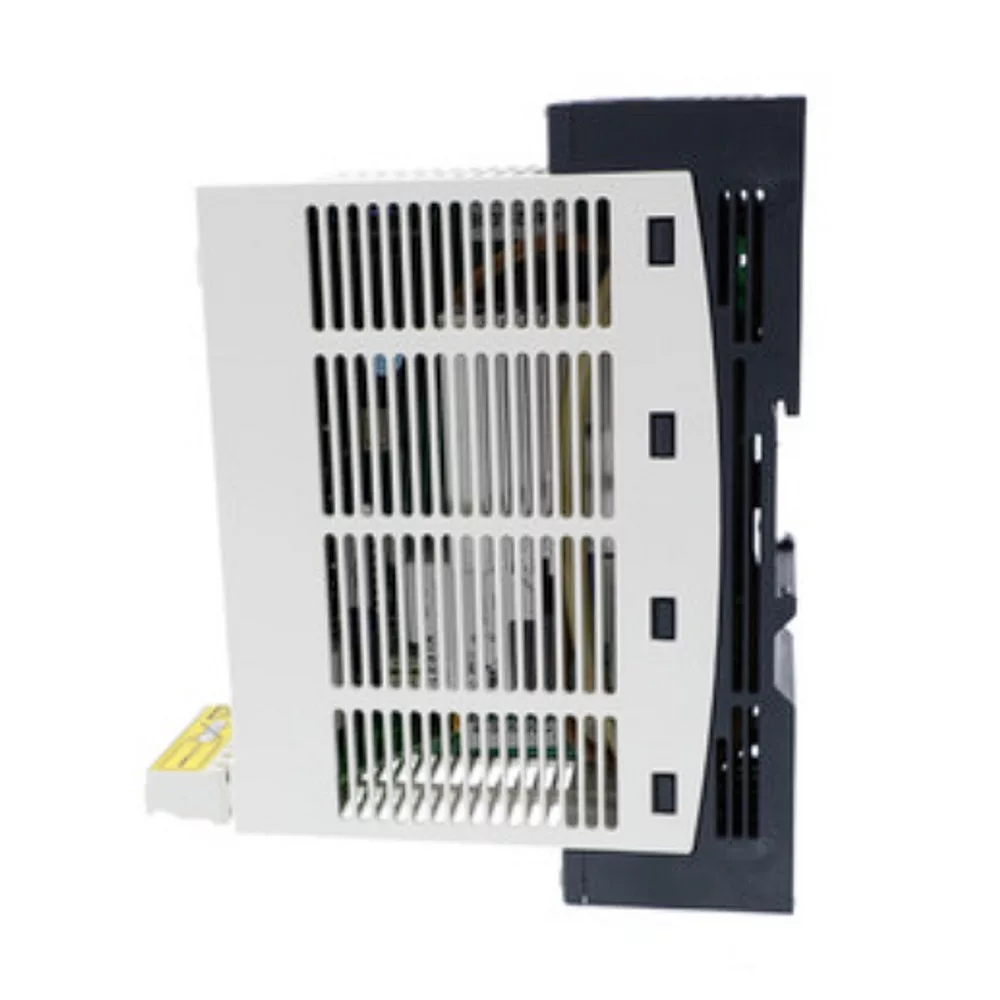

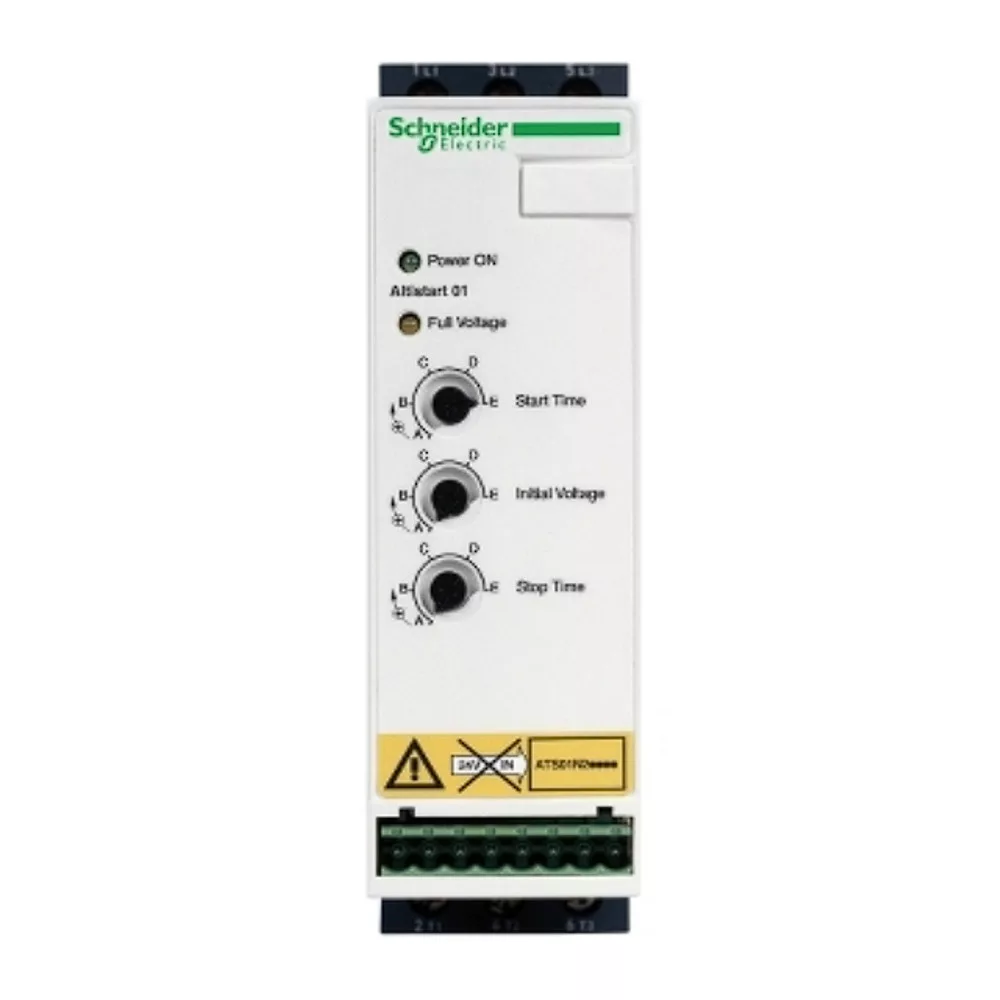

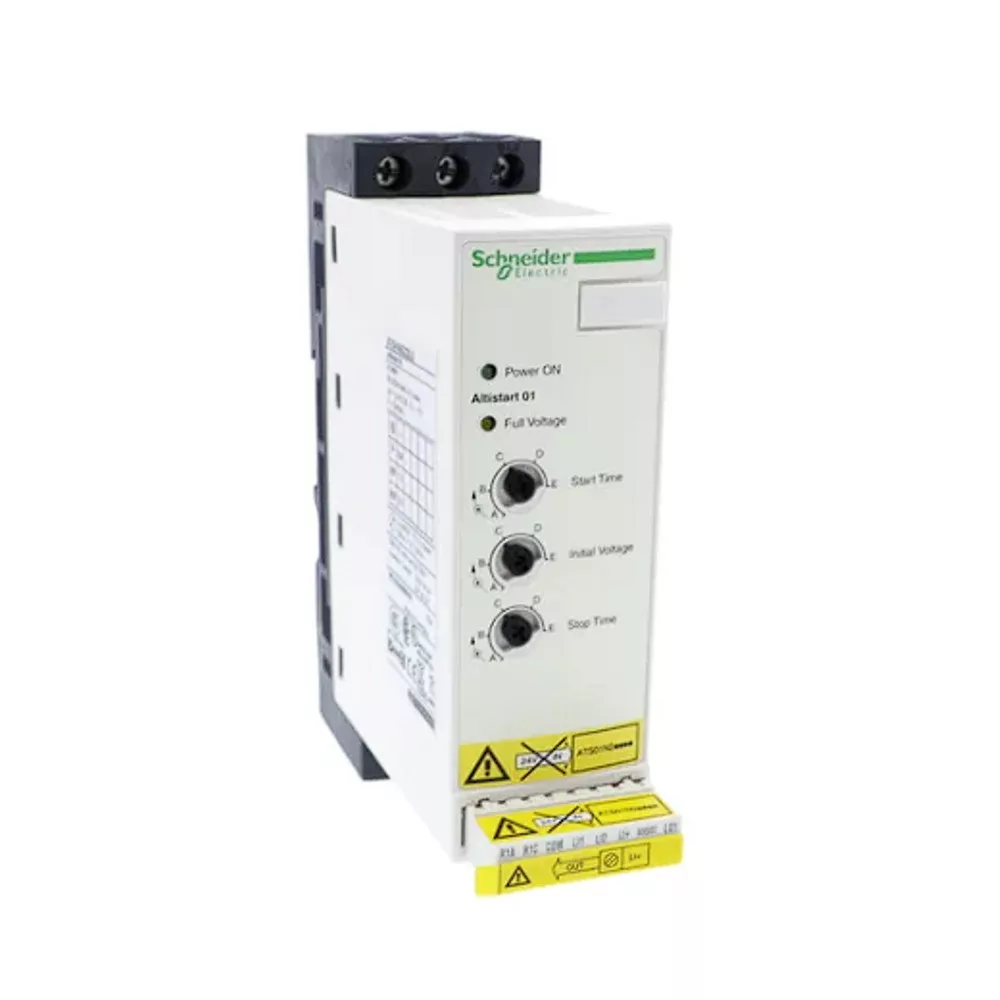

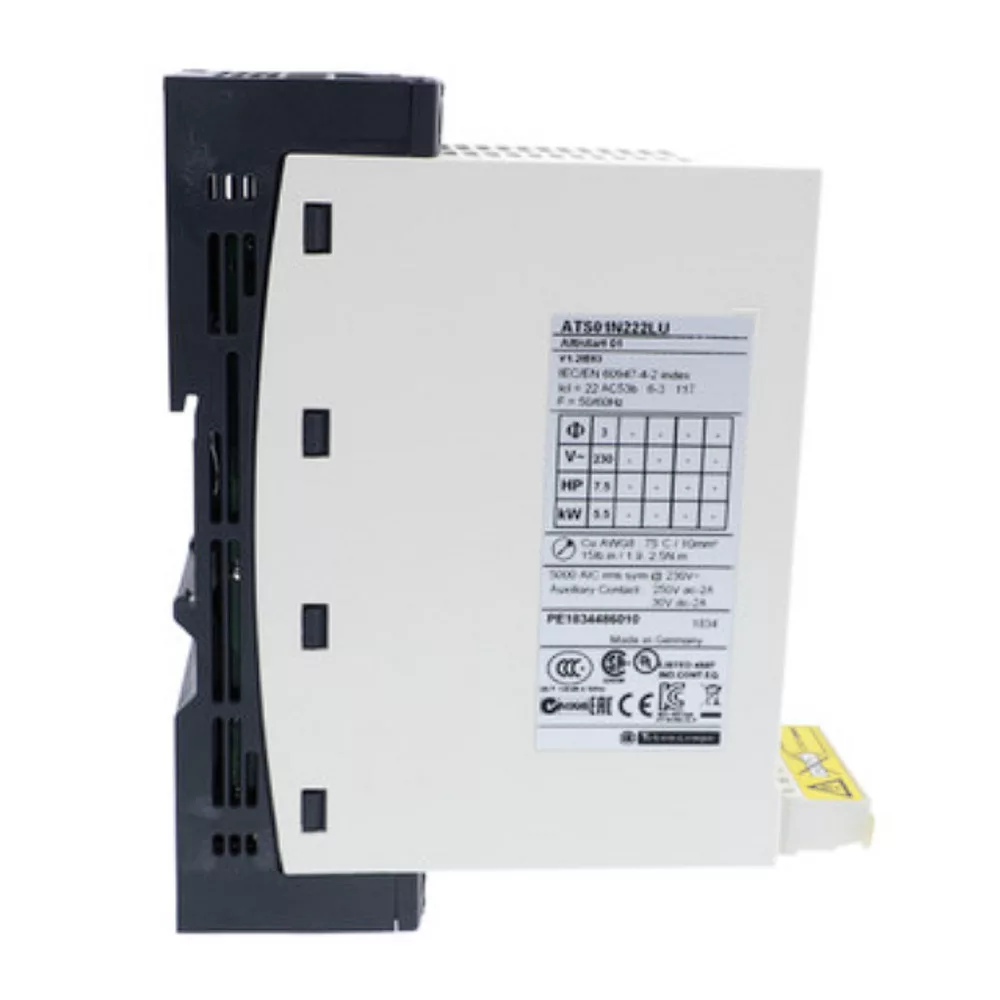

SCHNEIDER Lágyindító 32A 15KW - ATS01N232QN

SCHNEIDER ATS01N232QN Lágyindító 32A 15KW

Műszaki adatok:

• Termékcsalád: Altistart 22
• Termék vagy alkatrész típusa: Lágyindító
• Termék rendeltetése: Aszinkron motorok
• Termékspecifikus alkalmazás: Egyszerű gép
• Készülék rövid neve: ATS22
• Fázisok hálózatszáma: 3 fázis
• [Us] névleges betáplálási feszültség: 380...415 V - 14,8 bar, + 11,2 bar
• Motorteljesítmény kW: 15 kW, 3 fázis -380...415 V
• IcL indítómotoros teljesítménye: 32 A
• Felhasználási kategória: AC-5A megfelel EN/IEC 60947-5
• Áramfelvétel: 160 A névleges terheléssel
• Indítási típusa: Indítás fűrészfog feszültséggel
• Teljesítményveszteség W-ben:
  • 4,5 W teljesítménytartomány
  • 324,5 W tranziens állapotban

Kiegészítő jellemzők:

• Összeszerelés: Hőnyelővel
• Elérhető funkció: Integrált bypass
• Betáplálási feszültség korlátok: 342…456 V
• Betáplálási frekvencia: 50...60 Hz - 60...15 %
• Hálózat frekvenciája: 47,5...63 Hz
• Kimeneti feszültség: <= tápfeszültség
• Vezérlőkör feszültség: Indítómotorba építve
• Indítási idő: 1-10 s között állítható, 1 s/50, 10 s/5, 5 s/10
• Lassulási idő jel: Állítható 1 ... 10 s között
• Indítónyomaték: 30...80% (vonali tápfeszültségre közvetlenül kapcsolt motor indító nyomatéka)
• Diszkrét bemenet típusa: Logika (LI1, LI2, feszültségemelés) leállítás, futtatás és erősítés az élesztési funkciókban <= 8 mA 27 kOhm
• Diszkrét bemeneti feszültség: 24...40 V
• Diszkrét bemeneti logika: Pozitív LI1, LI2, feszültségemelés 0 állapotnál: < 5 V és <= 0.2 mA 1 állapotnál: > 13 V, >= 0.5 mA
• Diszkrét kimeneti áram: 2 A DC-14, 3 A AC-15: B300
• Diszkrét kimenet típusa: Nyílt áramszedő logika LO1 indító el vége
• Relé kimenetek R1A, R1C NO
• Diszkrét kimeneti feszültség: 24 V (feszültség határértékek: 6...30 V) nyílt áramszedő logika
• Minimális kapcsolóáram: 10 mA -6 V DC esetén relé kimenetek
• Maximális kapcsolási áram:
  • Relé kimenetek: 2 A -250 V AC cos phi = 0,5 és L/R = 20 ms indukciós terhelés
  • Relé kimenetek: 2 A -320...460 V DC cos phi = 0,5 és L/R = 20ms indukciós terhelés
• Megjelenítő típusa: 1 LED (zöld) esetén start bemenet, 1 LED (sárga) esetén nominális feszültség elérve
• Meghúzási nyomaték: 0,5 N.m, 1,9…2,5 Nm
• Villamos csatlakozás:
  • 4 m kábel - merev 1 1...10 mm² AWG 8...250 kcmil betápláló áramkör
  • Csavaros csatlakozók - merev kábelvég nélkül 1 0,5...2,6 mm² AWG 14...AWG 1 vezérlő áramkör
  • 4 m kábel - merev kábelvéggel 2 1...6 mm² AWG 10...AWG 18 betápláló áramkör
  • Csavaros csatlakozók - merev 2 0,5...2,5 mm² AWG 17...AWG 3 vezérlő áramkör
  • Csavaros csatlakozók - rugalmas kábelvéggel 1 0,5...10 mm² AWG 16...AWG 2 vezérlő áramkör
  • 4 m kábel - rugalmas kábelvég nélkül 1 1,5...16 mm² AWG 8...250 kcmil betápláló áramkör
  • Csavaros csatlakozók - rugalmas kábelvég nélkül 1 0,5...2,6 mm² AWG 14...AWG 1 vezérlő áramkör
  • 4 m kábel - rugalmas kábelvéggel 2 1...6 mm² AWG 10...AWG 18 betápláló áramkör
  • 4 m kábel - rugalmas kábelvég nélkül 2 1,5 mm² AWG 10...AWG 18 betápláló áramkör
  • Csavaros csatlakozók - rugalmas kábelvég nélkül 2 0,5...10 mm² AWG 16...AWG 2 vezérlő áramkör
  • 4 m kábel - rugalmas kábelvéggel 1 1...6 mm² AWG 10...AWG 18 betápláló áramkör
• Jelölés: CE
• Működési pozíció: Függőleges +/- 10 fok
• Magasság: 154 mm
• Szélesség: 45 mm
• Mélység: 131 mm
• Nettó súly: 0,56 kg
• Kompatibilitási kód: ATS01N2
• Motor teljesítmény tartomány AC-3: 15…25 kW -380…440 V 3 fázis
• Motor indító típus: Lágyindító

Környezet:

• Elektromágneses kompatibilitás:
  • Vezetett zavarkibocsátás mágneses mezők ipari frekvenciája conforming to CISPR 11
  • Vezetett zavarkibocsátás mágneses mezők ipari frekvenciája megfelel az IEC 60947-4-3 szabványnak
  • Nedves ingadozó hullám 3A szint megfelel az IEC 61000-4-12 szabványnak
  • Elektroszatikus kisütés védelem teszt 3A szint megfelel az IEC 61000-4-2 3. szint
  • EMC védelem 3A szint megfelel az EN 50082-1/2 szabványnak
  • EMC védelem mágneses mezők ipari frekvenciája az EN 50083 szabványnak megfelelően
  • Nagy energiájú vezetési szuszceptibilitás 3A szint megfelel az IEC 1000-3-4 szabványnak
  • Nagy energiájú vezetési szuszceptibilitás 3A szint megfelel az IEC 1000-4 szabványnak
  • RF zavarok védett védettség 3A szint megfelel az IEC 61000-4-6 3-as szint
  • Elektromágneses kibocsátás elleni védettség 4B szint megfelel az IEC61000-4-4 1-es szint
  • Harmonikus áram kibocsátási határ 3A szint megfelel az IEC 61000-4-3 3. szint
  • Összesen megfelel az IEC 61000-4-12 szabványnak
  • Feszültségkimaradás 3A szint megfelel az IEC 61000-4-5 3. szint

Szabványok:

• EN/IEC 60947-5

Terméktanúsítványok:

• C-Tick.1
• CSA-Ex
• CCC
• GOST
• UL-Aex
• IP védettségi fokozat: IP20
• Szennyezettségi fok: 2 megfelel az EN/IEC 60947-5 szabványnak
• Rezgési ellenállás:
  • 1 gn egyenletes gyorsulás (f= 13…150 Hz) megfelel az EN/IEC 60068-2-6 szabványnak
  • 1,6 mm (f= 3…13 Hz) az EN/IEC 60068-2-6 szabványnak megfelelően
• Ütésállóság: 15 gn esetén 11 ms megfelel EN/IEC 60068-2-27 Ea
• Relatív páratartalom: 5…95 % nincs kondenzáció vagy csöpögő víz megfelel EN/IEC 60068-2-30
• A környezeti levegő hőmérséklete a működéshez: -10…40 °C (nélkül), 40…50 °C (névleges áramérték csökkenés: 2% °C-onként)
• Környezeti levegő hőmérséklet tárolásra: -25…70 °C megfelel az EN/IEC 60947-5 szabványnak
• Üzemi magasság: <= 1000 m nélkül, > 1000 m 2,2% áramcsökkenéssel és további 100 méteren
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
