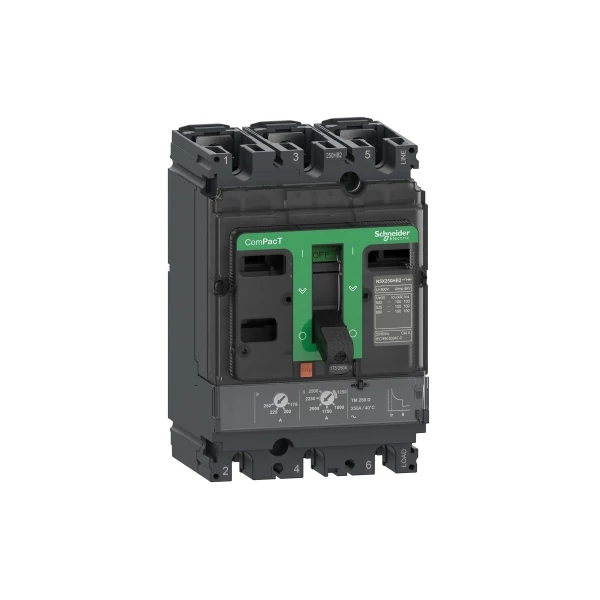

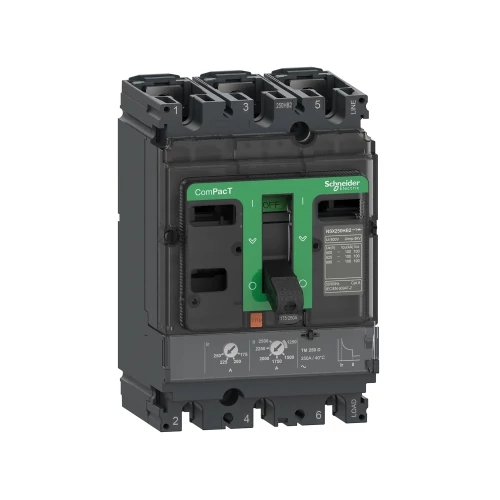

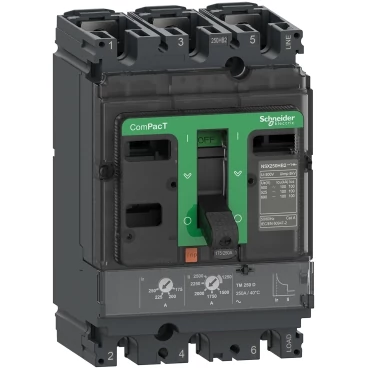

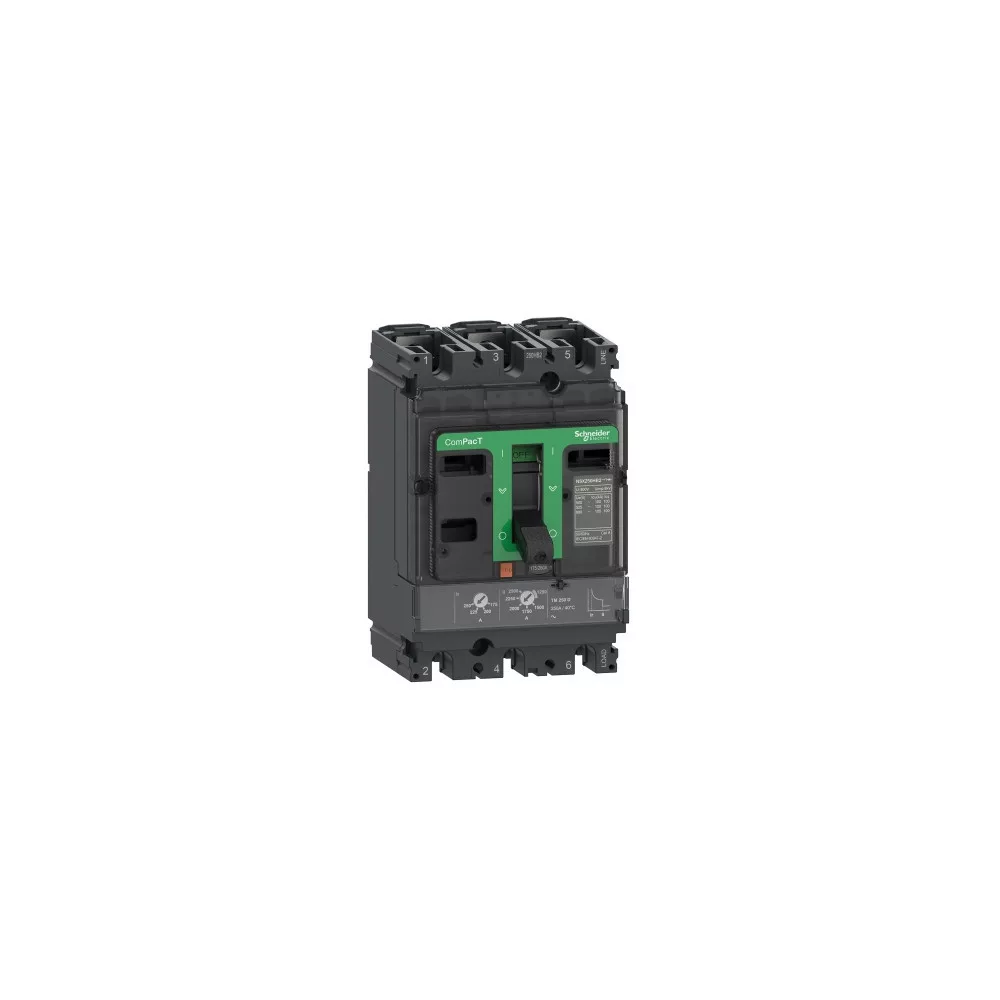

SCHNEIDER Kompakt megszakító ÚjGen TM250D kioldóegységgell 3P fix 250A 25kA 690V NSX250B - C25B3TM250D

SCHNEIDER C25B3TM250D Kompakt megszakító ÚjGen TM250D kioldóegységgell 3P fix 250A 25kA 690V NSX250B

Műszaki adatok:

• Hatótávolság: ComPacT új generáció
• Termék neve: ComPacT NSX új generáció
• Az eszköz rövid neve: NSX250B
• Termék vagy alkatrész típusa: Áramköri megszakító
• Eszköz alkalmazás: Elosztás
• Pólusok leírása: 3P
• Védett oszlopok leírása: 3D
• [In] névleges áram: 250 A 40 °C-on
• [Ue] névleges üzemi feszültség: 690 V AC 50/60 Hz
• Hálózat típusa: AC
• Hálózati frekvencia: 50/60 Hz
• Alkalmasság elszigetelésre: Igen, megfelel az EN/IEC 60947-2 szabványnak
• Felhasználási kategória: A kategória
• [Icu] névleges végső rövidzárlati megszakítóképesség:
  • 40 kA Icu 220/240 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően
  • 25 kA Icu 380/415 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően
  • 20 kA Icu 440 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően
  • 15 kA Icu 500 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően
• Teljesítményszint: B 25 kA 415 V AC
• Utazási egység neve: TM-D
• Trip unit technológia: Hőmágneses
• A kioldóegység védelmi funkciói: LI
• Vezérlés típusa: Váltás
• Megszakító szerelési mód: Rögzített
• Kiegészítő:
  • [Ui] névleges szigetelési feszültség: 800 V AC 50/60 Hz
  • [Uimp] névleges impulzusálló feszültség: 8 kV
• Az [ICS] névleges szolgáltatási rövidzárlati megszakító képessége:
  • 40 kA 220/240 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően
  • 25 kA 380/415 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően
  • 20 kA 440 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően
  • 15 kA 500 V AC 50/60 Hz-en az IEC 60947-2 szabványnak megfelelően
• Mechanikai tartósság: 20000 ciklus
• Elektromos tartósság:
  • 20000 ciklus 440 V In/2
  • 10 000 ciklus 440 V In-nél
  • 10000 ciklus 690 V In/2
  • 5000 ciklus 690 V In-nél
• Teljesítmény disszipáció pólusonként: 18,75 W
• szerelési támaszték: Hátlap
• Beépítési helyzet: Vízszintes és függőleges, Lapos hátul
• Felfelé irányuló kapcsolat: Elülső
• Hátrányos kapcsolat: Elülső
• Csatlakozási távolság: 35 mm
• Védelem típusa:
  • L: túlterhelés elleni védelemhez (termikus)
  • I: rövidzárlat elleni védelemhez (mágneses)
• Az utazási egység minősítése: 250 A 40 °C-on
• Hosszú ideig tartó Ir (hővédelem) típusú pick-up beállítás: Állítható
• [I] hosszú ideig tartó védelem pick-up beállítási tartomány: 0,7...1 x In
• Hosszú idejű védelmi késleltetés beállítás tr: Rögzített
• [tr] hosszú idejű védelem késleltetési tartomány: 120…400 s 1,5 x hüvelyknél, 15 s 6 x Ir mellett
• Azonnali védelmi pick-up beállítás, Ii: Állítható
• [Ii] azonnali védelem felvételi beállítási tartomány: 5...10 x In
• Földzárlat elleni védelem: Nélkül
• Az elektromos segédberendezések nyílásainak száma: 5 hely
• Szélesség (W): 105 mm
• Magasság (H): 161 mm
• Mélység (D): 86 mm
• nettó tömeg: 2,4 kg
• EAN kód: 3606481999436
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
