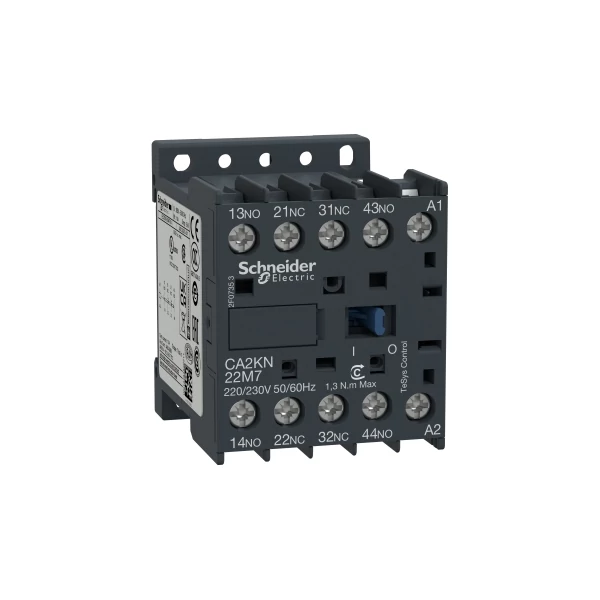

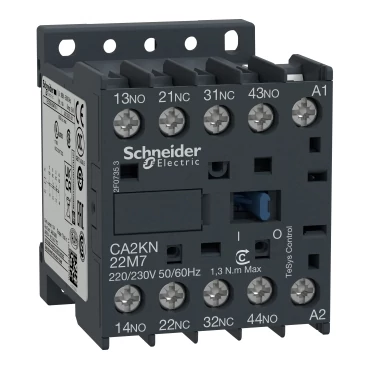

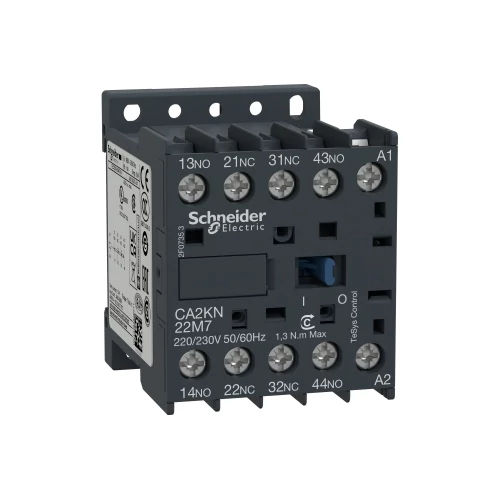

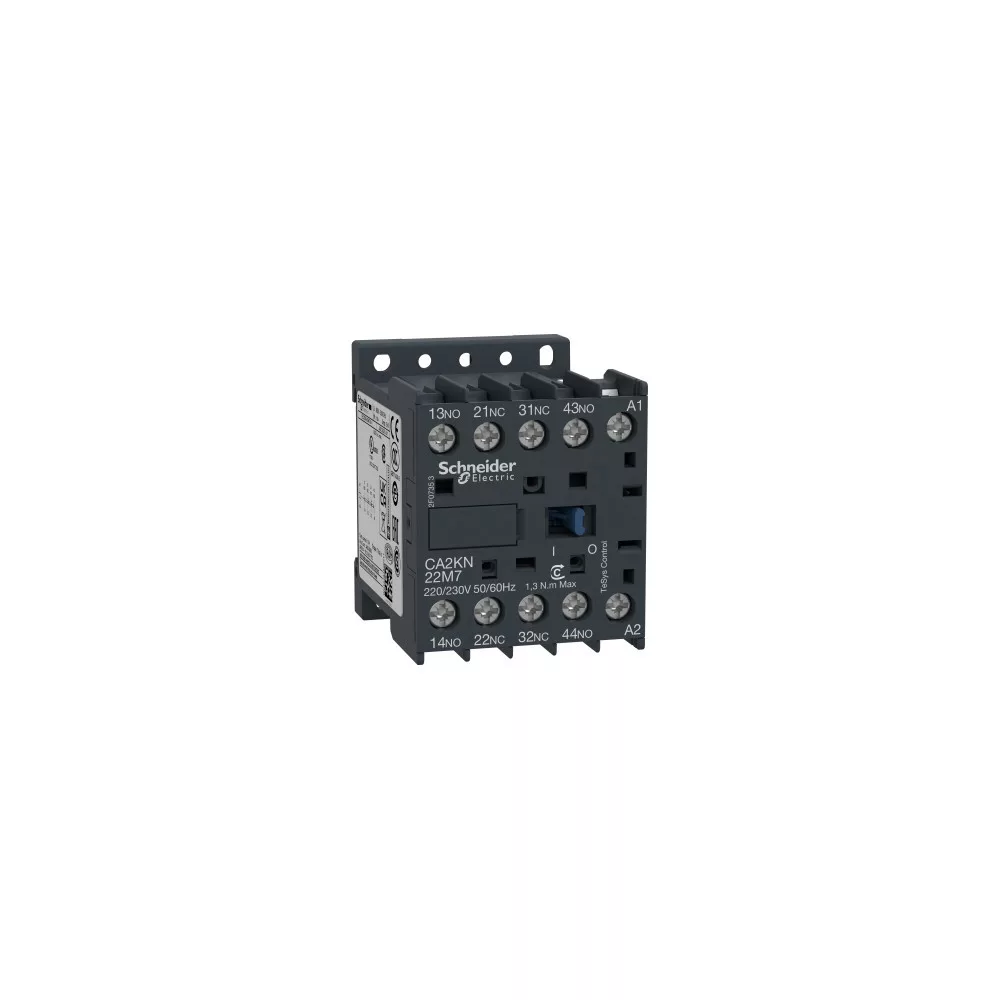

SCHNEIDER CA2KN22M7 Segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz

12.247 Ft (9.644 Ft + ÁFA)

Menny.:db

Kosárba rakom

Gyártó:
Vonalkód:	3389110500257
Cikkszám:	CA2KN22M7
Elérhetőség:	1 db raktáron
Átlagos értékelés:	Nem értékelt
Szállítási díj:	2.068 Ft
Várható szállítás:	2025. április 23.
SCHNEIDER CA2KN22M7 Segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz Műszaki adatok: Fő jellemzők: Termékcsalád: Thalassa Termék neve: TeSys CASK Termék vagy alkatrész típusa: Ellenőrzőállomás Készülék rövid neve: CA2SK Mágneskapcsoló alkalmazás: Vezérlő áramkör Felhasználási kategória: AC-15: B300, DC-14 Pólus érintkező összetétel: 2 NO + 2 NC Ue névleges üzemi feszültség: <= 690 V <= 400 Hz Vezérlő áramkör típus: AC -50/60 Hz Vezérlőkör feszültség: 220...230 V AC 50/60 Hz Kiegészítő jellemzők: Ith konvencionális termikus szabad levegő áram: 10 A (50 °C-on) Irms névleges bekapcsolási teljesítmény: 110 A megfelel IEC 60947-1 Kapcsolt biztosíték méretezése: 10 A gG, amely megfelel az IEC 60947-1 szabványnak, 10 A gG a VDE 0660-102 szabványnak megfelelően Ui névleges szigetelési feszültség: 690 V megfelel az IEC 60947-1 szabványnak 750 V megfelel a VDE 0113-nak 690 V megfelelő BS 5424 600 V megfelel a CSA C22.2 14. sz Rögzítés: Sín, Lemez vagy panel szerelőkészlettel Csatlakozás típusa: Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas kábelvéggel Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas nélkül Csavaros csatlakozás 1 kábel 0,34…1,5 mm²rugalmas kábelvéggel Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas nélkül Meghúzási nyomaték: 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips 6 mm 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2 Vezérlőkör feszültség korlátok: Kidobás: 0,2...0,75 Uc (<50 °C-on), Működési: 0,8...1,15 Uc (<50 °C-on) Üzemidő: 10...20 ms tekercs áramtalanítás és NO nyitás 10...20 ms tekercs feszültség alá helyezés és NO zárás 15...25 ms tekercs áramtalanítás és NC zárás 5...15 ms tekercs feszültség alá helyezés és NC nyitás Mechanikai tartósság: 10 M ciklus Üzemelési ráta: 10000 cikl/óra Mikromegszakításokkal szembeni immunitás: 2 ms Bekapcsolási túláram VA-ban: 30 VA (20 °C-on) Tartási áramfogyasztás VA-ban: 4,5 VA (20 °C-on) Hőveszteség: 1,3 W Minimális kapcsolófeszültség: 17 V Minimális kapcsolóáram: 5 mA Nem átlapoló távolság: 0,5 mm Szigetelési ellenállás: > 10 mOhm Magasság: 58 mm Szélesség: 45 mm Mélység: 57 mm Termék súlya: 0,18 kg EAN kód: 3389110500257 Gyártó: SCHNEIDER A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !

Leírás és Paraméterek

Leírás:

Segédkapcsoló 2 záró, 2 nyitó, AC, 50/60 Hz

Környezet:

Szabványok: EN/IEC 60947-4-2, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-5-1ű
Terméktanúsítványok: CCC, CCC, UL-Aex, CSA-Ex, EAC, CE, UKR
IP védettségi szint: IP2X
Védőkezelés: TC/TH megfelel IEC 60068-1
Működéshez szükséges környezeti levegő hőmérséklete: -25…50 °C
Környezeti levegő hőmérséklete a tároláshoz: -50…80 °C
Üzemi magasság: 2000 m nélkül
Égésgátlás: V1 megfelel az UL 94-nek, Követelmény 2 megfelel NF F 16-102, Követelmény 2 megfelel NF vagy DIN
Mechanikai hibatűrési képesség:
- Rezgések mágneskapcsoló nyitva: 2 Gn vízszintes, 1 Gn függőleges megfelelő IEC 60068-2-6
- Rezgések mágneskapcsoló bekapcsolt, X irányban: 4 Gn, 5...300 Hz megfelel IEC 60068-2-6
- Ütések mágneskapcsoló nyitva: 10 Gn 11 ms-ig megfelel IEC 60068-2-27, Ea tesztek
- Ütések mágneskapcsoló bekapcsolt, X irányban: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek

Fenntarthatóság: Átláthatóság Megfelel az RoHS/REACh előírásoknak Green Premium Fenntarthatósági-média

A Green PremiumTM címke a Schneider Electric azzal kapcsolatos elkötelezettségét jelképezi, hogy környezetvédelmi szempontból kategóriaelső termékeket biztosítson. A Green Premium biztosítja a legújabb szabályozásoknak való megfelelőséget, a környezeti hatásokkal kapcsolatos átláthatóságot, valamint a termékek újrahasznosíthatóságát és alacsony CO2-kibocsátását.

További információ:

REACh rendelet
REACh nyilatkozat
EU RoHS irányelv

Megfelelőség:

EU RoHS nyilatkozat
Kínai RoHS rendelet
Kínai RoHS nyilatkozat
A Kínai RoHS rendelet hatályán kívül eső termék. Az anyagok feltüntetése tájékoztató jellegű.

Környezetvédelmi közzététel:

WEEE

A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.
