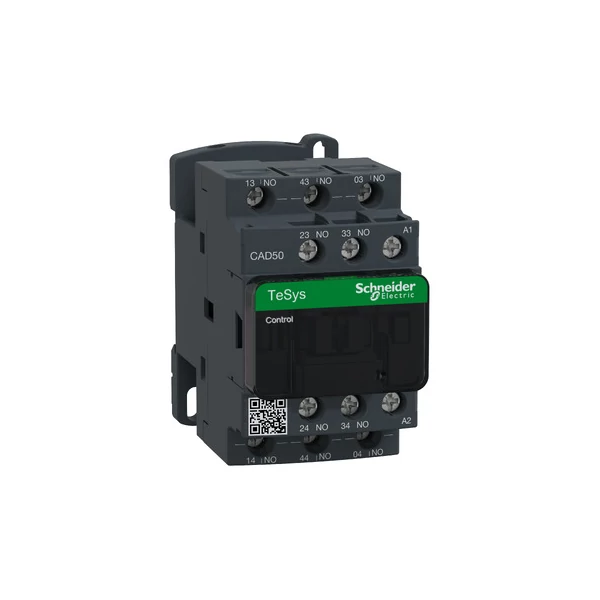

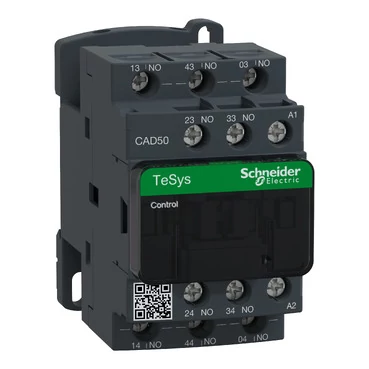

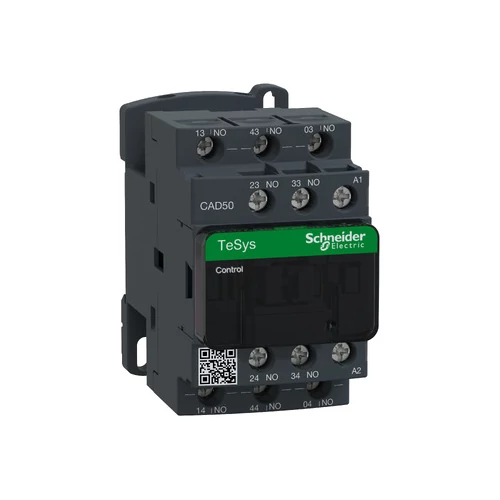

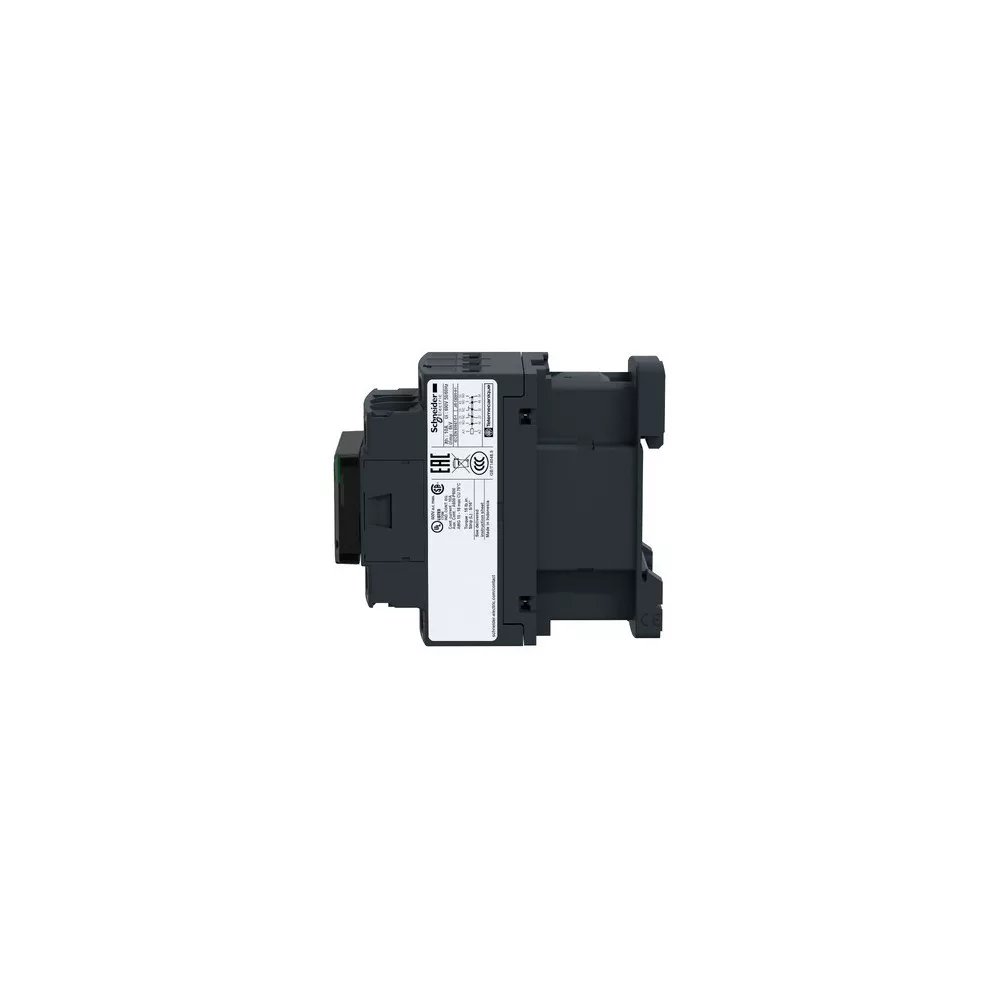

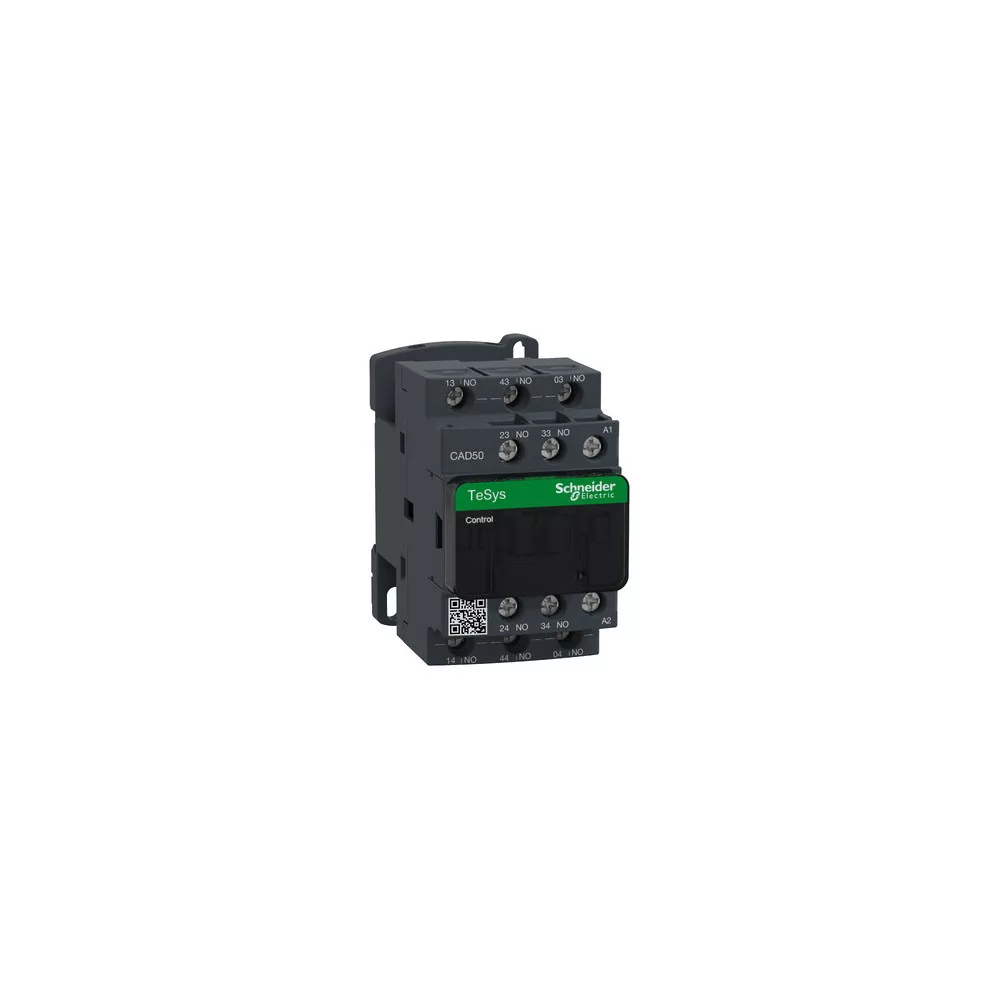

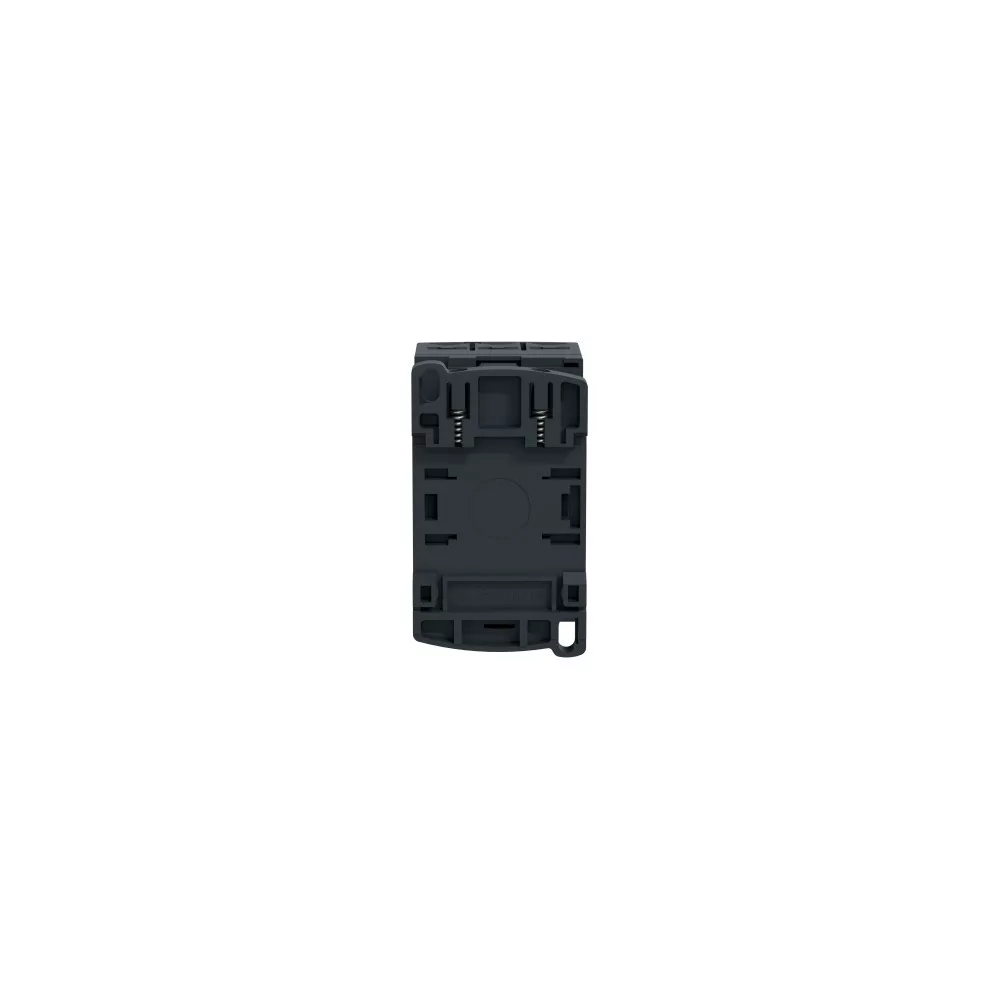

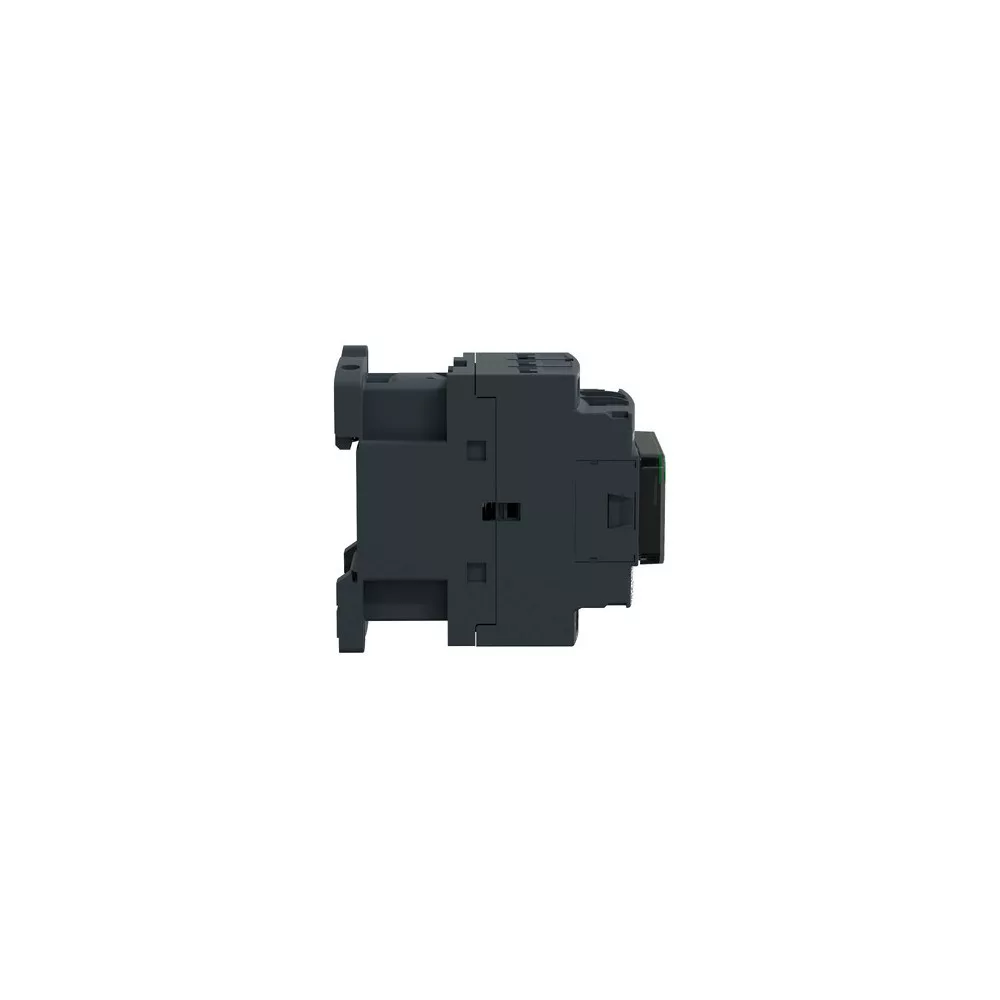

SCHNEIDER Mágneskapcsoló 10 A 5NO érintkezővel, 115 V AC tekercsfeszültség - CAD50FE7

SCHNEIDER CAD50FE7 Mágneskapcsoló 10 A 5NO érintkezővel, 115 V AC tekercsfeszültség

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Thalassa, TeSys Deka
• Termék neve: TeSys CAK
• Termék vagy alkatrész típusa: Ellenőrzőállomás
• Készülék rövid neve: CAE
• Mágneskapcsoló alkalmazás: Vezérlő áramkör

Kiegészítő jellemzők:

• Felhasználási kategória: AC-15: B300, DC-14, AC-15
• Pólus érintkező összetétel: 5 NEM
• Ue névleges üzemi feszültség: <= 690 V AC 26 MHz...1 GHz
• Vezérlő áramkör típus: AC -50/60 Hz
• Vezérlőkör feszültség: 115 V AC 50/60 Hz
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
• Ith konvencionális termikus szabad levegő áram: 10 A (60 °C-on)
• Irms névleges bekapcsolási teljesítmény:
  • 140 A AC megfelel IEC 60947-5-1/1991
  • 250 A DC megfelel IEC 60947-5-1/1991
• Icw névleges rövidzárlati kiállási áram: 100 A - 1 s, 120 A - 500 ms, 140 A - 100 ms
• Kapcsolt biztosíték méretezése: 10 A gG, amely megfelel az IEC 60947-5-1/1991 szabványnak
• Ui névleges szigetelési feszültség:
  • 600 V UL-Aex tanúsítva
  • 600 V CSA-Ex tanúsítva
  • 690 V megfelel IEC 60947-5-1/1991
• Rögzítés: Sín, Lemez vagy panel szerelőkészlettel
• Csatlakozás típusa:
  • Csavaros csatlakozás 1 kábel 1…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 2 kábel 1…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 1 kábel 1…4 mm²rugalmas kábelvéggel
  • Csavaros csatlakozás 2 kábel 1…2,5 mm²rugalmas kábelvéggel
  • Csavaros csatlakozás 1 kábel 1…4 mm²tömör nélkül
  • Csavaros csatlakozás 2 kábel 1…4 mm²tömör nélkül
• Meghúzási nyomaték:
  • 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips
  • 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez
  • 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2
• Vezérlőkör feszültség korlátok:
  • 0,3...0,6 Uc -40…70 °C kidobás AC 50/60 Hz
  • 0,8...1,1 Uc -40…60 °C működési AC 50 Hz
  • 0,85...1,1 Uc -40…60 °C működési AC 60 Hz
  • 1...1.1 Uc 60…70 °C működési AC 50/60 Hz
• Üzemidő:
  • 12...22 ms tekercs feszültség alá helyezés és NO zárás
  • 4...12 ms tekercs áramtalanítás és NO nyitás
• Mechanikai tartósság: 30 Mciklus
• Üzemelési ráta: 180 cikl/perc
• Bekapcsolási túláram VA-ban: 70 VA 50 Hz (20 °C-on)
• Tartási áramfogyasztás VA-ban: 8 VA 50 Hz (20 °C-on)
• Minimális kapcsolófeszültség: 17 V
• Minimális kapcsolóáram: 5 mA
• Átfedésmentes idő:
  • 1,5 ms gerjesztéskor NC és NO érintkező között
  • 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között
• Szigetelési ellenállás: > 10 mOhm
• Mechanikai hibatűrési képesség:
  • Ütések kábelér – kábelér: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések vezérlőrelé nyitva: 15 Gn 11 ms-ig megfelel IEC 60068-2-27, Ea tesztek
  • Rezgések kábelér – kábel: 2 Gn vízszintes, 1 Gn függőleges megfelelő IEC 60068-2-6
  • Rezgések vezérlőrelé nyitva: 4 Gn, 5...300 Hz megfelel IEC 60068-2-6
• Magasság: 77 mm
• Szélesség: 45 mm
• Mélység: 84 mm
• Nettó súly: 0,58 kg
• EAN kód: 5999552713016
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
