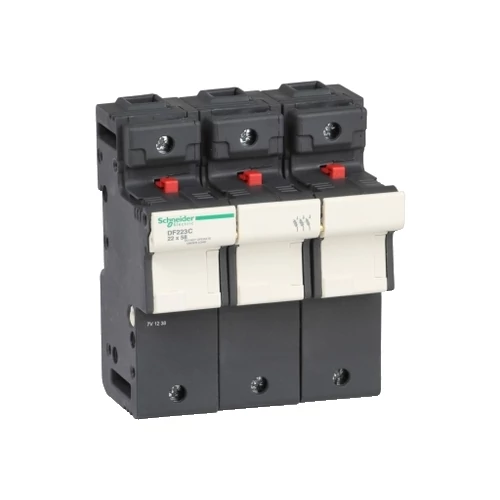

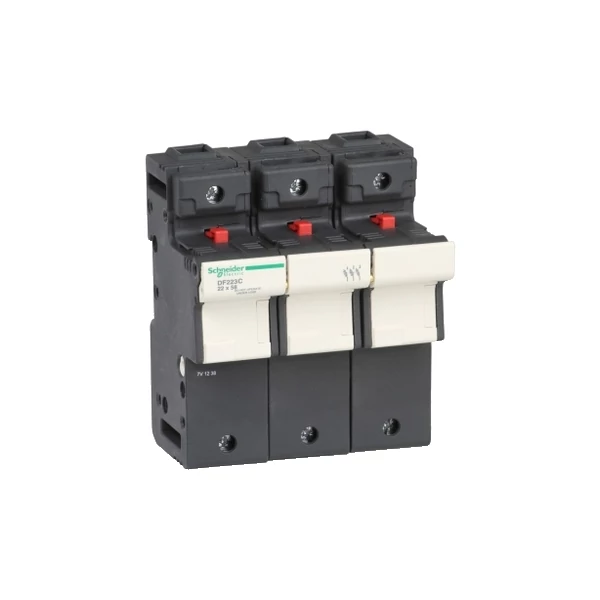

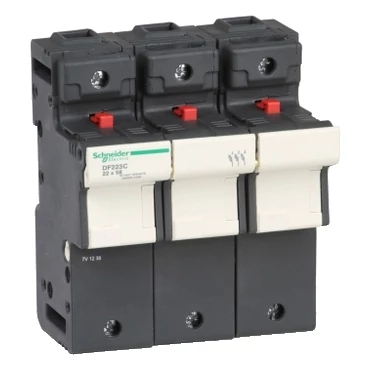

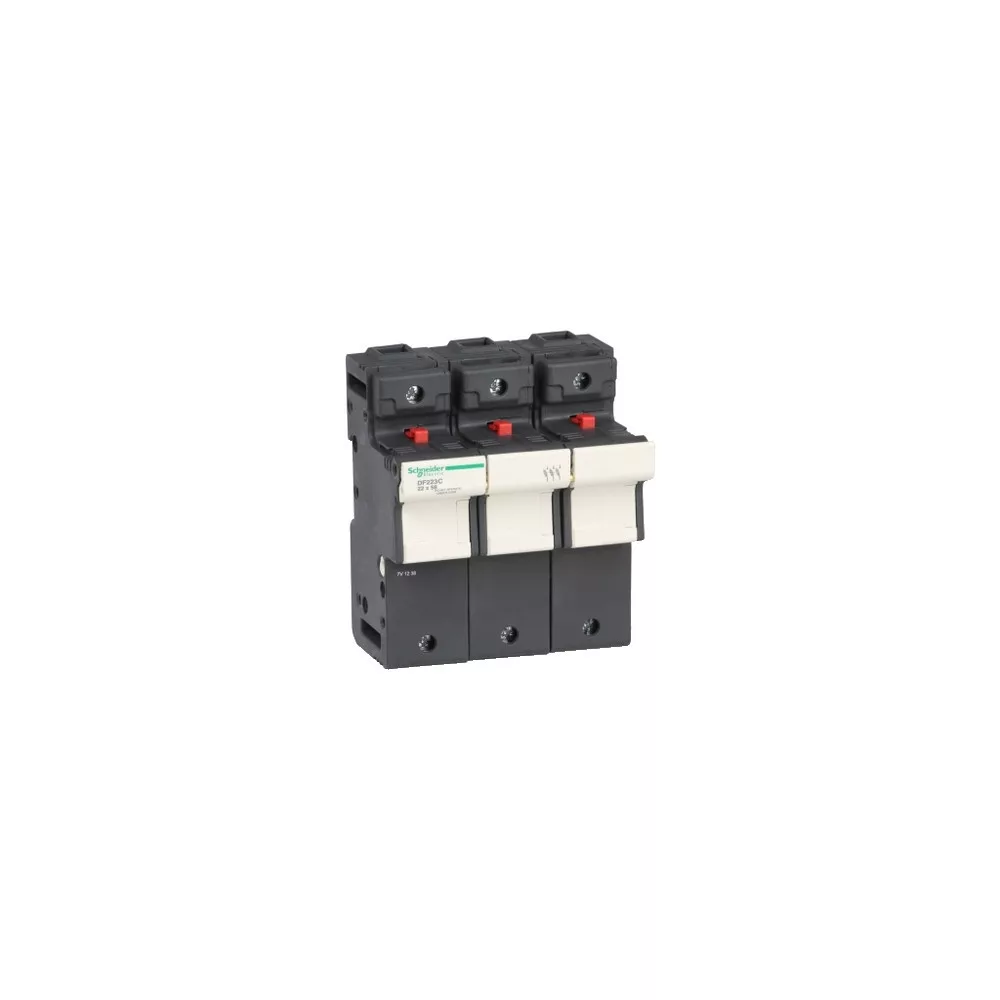

SCHNEIDER Biztosíték tartó 3P 125A biztosítékhoz - DF223C

SCHNEIDER DF223C Biztosíték tartó 3P 125A biztosítékhoz

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Thalassa
• Termék neve: TeSys DF
• Termék vagy alkatrész típusa: Biztosítóaljzat
• Készülék rövid neve: DF3
• Termékkompatibilitás:
  • DF3FA biztosítékpatron ütő
  • DF3FN biztosítékpatron ütő
  • DF22AM segédérintkező csoport
• Pólusok megnevezése: 3P
• Olvadóbiztosító méret: 22 x 58 mm
• Biztosíték típusa: gG, aM
• Vezérlés típusa: Kapcsoló
• Ue névleges üzemi feszültség: 6 V AC, 6 V DC
• le névleges üzemi áram: 125 A
• Ui névleges szigetelési feszültség: 690 V AC
• [Uimp] névleges lökő-feszültség állóság: 8 kV
• Szabályzott csúcs ellenállási áram: 19 kA UTE C80-810-zel megfelel IEC 60269-1/2
• Rövidzár ellenállóképesség:
  • 120 kA 400 V megfelel az IEC 60947-3 szabványnak
  • 120 kA 500 V megfelel az IEC 60947-3 szabványnak
  • 80 kA 6 V megfelel IEC 60947-3

Kiegészítő jellemzők:

• Szabványok: EN/IEC 60947-3, EN/IEC 60269-4, UL 4248-1, CSA C22.2 No 4248-1
• Termékbizonyítvány: IEC-Ex INE 16.0047X, UL által elismert E40747 CCN IZLT2, CSA-Ex, EAC
• Rögzítés: 35 mm szimmetrikus DIN sín
• Szerelési helyzet: Függőleges (tűréshatár: +/- 25 %)
• Csatlakozás típusa:
  • Csavaros csatlakozás 1 kábel 2,5…35 mm²merev
  • Csavaros csatlakozás 2 kábel 2,5…25 mm²merev
  • Csavaros csatlakozás 1 kábel 2,5…35 mm²rugalmassal vagy anélkül
  • Csavaros csatlakozás 2 kábel 2,5…25 mm²rugalmassal vagy anélkül
• Meghúzási nyomaték: 4 Nm
• Magasság: 127,5 mm
• Szélesség: 105 mm
• Mélység: 76,5 mm
• Nettó súly: 0,654 kg
• Mennyiség készletenként: 2 darabos készlet
• EAN kód: 3389119407526
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
