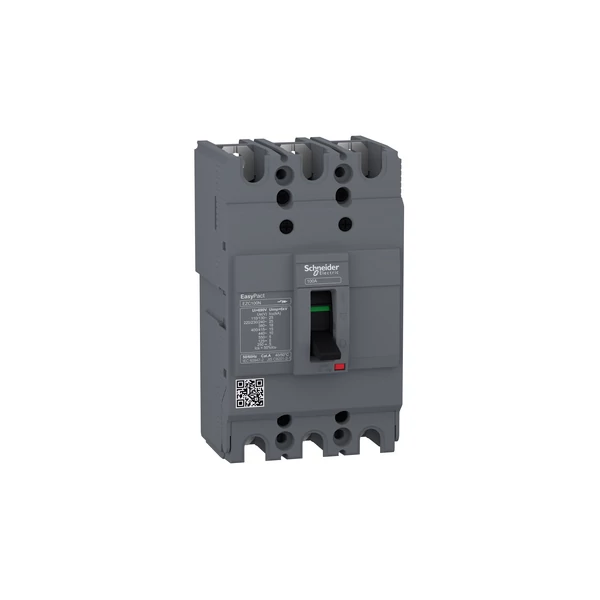

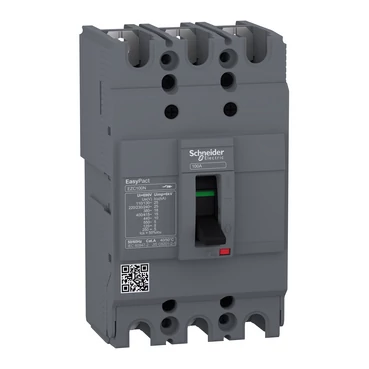

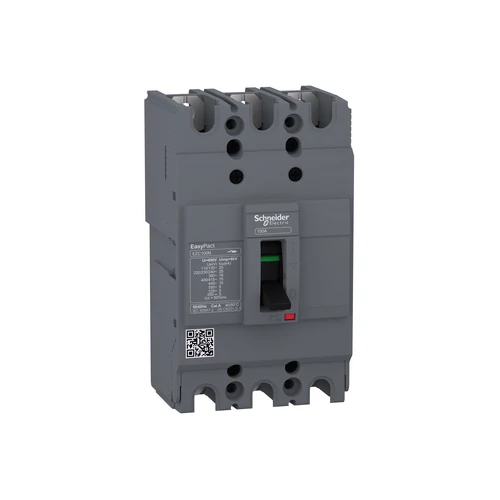

SCHNEIDER Megszakító 3P 15kA/400V 20A EasyPact Merlin Gerin - EZC100N3020

SCHNEIDER EZC100N3020 Megszakító 3P 15kA/400V 20A EasyPact Merlin Gerin

Műszaki adatok:

Fő jellemzők:

• Termékválaszték: EasyPact
• Termék vagy alkatrész típusa: Áramkör-megszakító
• Készülék rövid neve: Easypact EZC250F
• Megszakító neve: Easypact EZC100N
• Készülék alkalmazása: Elosztás
• Pólusok megnevezése: 3P
• Védett pólusok leírása: 3t
• Hálózat típusa: DC, AC
• Hálózati frekvencia: 50/60 Hz
• Névleges áramerősség: 20 A -40 °C
• Ui névleges szigetelési feszültség: 690 V AC 50/60 Hz megfelel az IEC 60947-2 szabványnak
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-2 szabványnak
• Ue névleges üzemi feszültség:
  • 550 V AC 50/60 Hz megfelel az IEC 60947-2 szabványnak
  • 250 V DC megfelel az IEC 60947-2 szabványnak
• Megszakítónévleges értékek kódja: N
• Megszakítási kapacitás:
  • 10 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
  • 15 kA Icu -400...440 V AC 50/60 Hz megfelel IEC 60947-2
  • 18 kA Icu -3 V AC 50/60 Hz megfelel IEC 60947-2
  • 25 kA Icu -110...220 V AC 50/60 Hz megfelel IEC 60947-2
  • 25 kA Icu -220...240 V AC 50/60 Hz megfelel IEC 60947-2
  • 5 kA Icu -125 V DC 1P megfelelő IEC 60947-2
  • 5 kA Icu -250 V DC 2 sor pólus fázisonként, nem egymás mellé helyezve megfelel IEC 60947-2
  • 5 kA Icu -550 V AC 50/60 Hz megfelel IEC 60947-2
• Ics névleges üzemi zárlati megszakítóképesség:
  • 5 kA -440 V AC 50/60 Hz megfelel IEC 60947-2
  • 9 kA -3 V AC 50/60 Hz megfelel IEC 60947-2
  • 12,5 kA -110/130 V AC 50/60 Hz megfelel IEC 60947-2
  • 12,5 kA -220/230 V AC 50/60 Hz megfelel IEC 60947-2
  • 2,5 kA -125 V DC megfelel az IEC 60947-2 szabványnak
  • 2,5 kA -250 V DC megfelel az IEC 60947-2 szabványnak
  • 2,5 kA -550 V AC 50/60 Hz megfelel IEC 60947-2
  • 7,5 kA -400/415 V AC 50/60 Hz megfelel IEC 60947-2
• Alkalmasság leválasztásra: Igen megfelel az IEC 60947-2
• Felhasználási kategória: AC
• Kioldóegység megnevezése: TM-D
• Kioldóegység technológia: Termikus-mágneses
• Kioldó egység névleges értékek: 20 A -50 °C
• Védelem típusa:
  • Rövidzárlat elleni védelem
  • Túlterhelés elleni védelem (hővédelem)
• Szennyezettségi fok: 3 megfelel az IEC 60664-1 szabványnak, 3 megfelel az IEC 947-2 szabványnak

Kiegészítő jellemzők:

• Vezérlő típusa: Kapcsoló
• Szerelési mód: Rögzített, 2 TL között
• Rögzítés: Síntartó kengyel
• Felső csatlakozás: Mellső, alsó csatlakozás
• Mechanikai tartósság: 1300 ciklus
• Elektromos élettartam: AC: 4000 ciklus 415 V AC 50/60 Hz megfelel IEC 60947-2
• Csatlakozásosztás: 25 mm
• Helyi jelzés: Pozitív kontaktus jelzés
• Nulla védelem beállítás: Védelem nélkül
• Szivárgóáram-védelem: Nincs
• Magasság: 130 mm
• Szélesség: 75 mm
• Mélység: 60 mm
• EAN kód: 3303430300816
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
