SCHNEIDER motorvédő kapcsoló 20-25A - GV2ME22AP

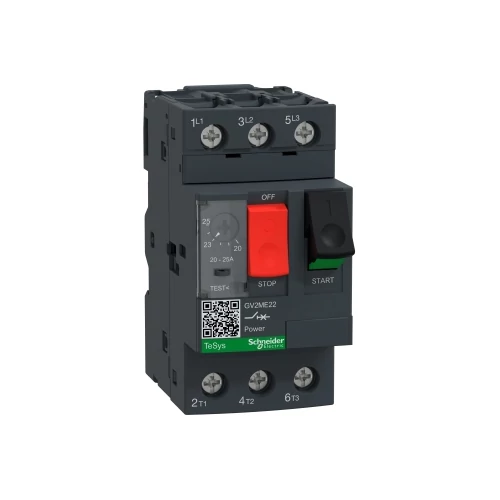

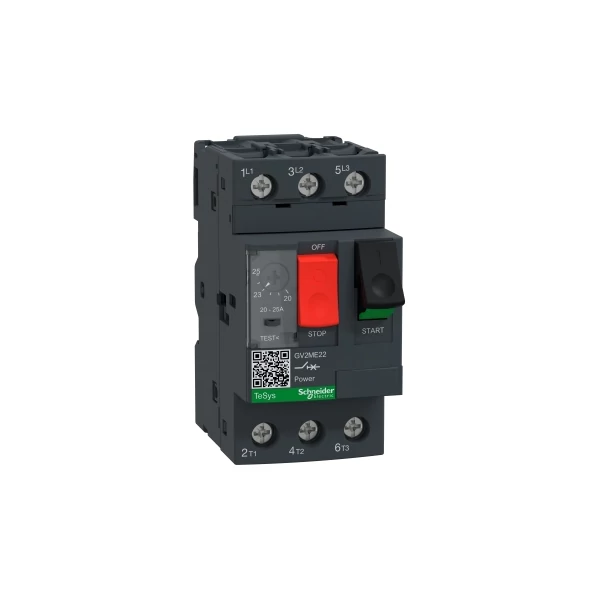

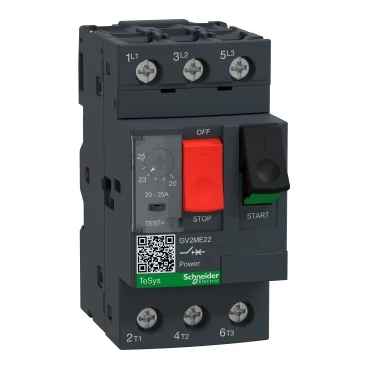

SCHNEIDER GV2ME22AP motorvédő kapcsoló 20-25A

Műszaki adatok:

• Termékcsalád: TeSys Deca
• Termék neve: TeSys GV3, TeSys DF
• Termék vagy alkatrész típusa: Motor megszakító
• Készülék rövid neve: GV2MP
• Készülék alkalmazás: Beépítés
• Kioldóegység technológia: Termikus-mágneses

Kiegészítő jellemzők:

• Pólusok megnevezése: 3P
• Hálózat típusa: AC
• Felhasználási kategória:
  • AC megfelel IEC 60947-2
  • AC-3e megfelel IEC 60947-4-1 § 7-2-1-5-2
  • AC-4 megfelel IEC 60947-4-1 § 7-2-1-5-2
• Hálózati frekvencia: 50 Hz
• Rögzítési mód:
  • 35 mm szimmetrikus DIN sín: a kábelcsatorna léceire csiptetve
  • Panel 2 csavar, átmérő: 4 mm: hátlemezekre csavarozva (bővítővel a teljes méretre)
• Motorteljesítmény:
  • kW11 kW -400/415 V AC 50 Hz
  • 15 kW -500 V AC 50 Hz
• Megszakítási kapacitás:
  • 50 kA Icu -230/240 V AC 50 Hz megfelel IEC 60947-2
  • 15 kA Icu -400/415 V AC 50 Hz megfelel IEC 60947-2
  • 6 kA Icu -440 V AC 50 Hz megfelel IEC 60947-2
  • 4 kA Icu -500 V AC 50 Hz megfelel IEC 60947-2
  • 3 kA Icu -6 V AC 50 Hz megfelel IEC 60947-2
• [Ics] Rövidzárlatos megszakítási képesség értéke:
  • 100 % -230/240 V AC 50 Hz megfelel IEC 60947-2
  • 40 % -400/415 V AC 50 Hz megfelel IEC 60947-2
  • 50 % -440 V AC 50 Hz megfelel IEC 60947-2
  • 75 % -500 V AC 50 Hz megfelel IEC 60947-2
  • 75 % -6 V AC 50 Hz megfelel IEC 60947-2
• Vezérlő típusa: Nyomógomb
• [In] névleges áram: 25 A
• Termikus védelem beállítási tartomány: 20…25 A megfelel IEC 60947-4-1 § 7-2-1-5-2
• Mágneses kioldási áram: 327 A
• [Ith] Egyezményes nyitott szerelési termikus áram: 25 A megfelel IEC 60947-4-1 § 7-2-1-5-2
• Ue névleges üzemi feszültség: 6 V AC 50 Hz megfelel IEC 60947-2
• Ui névleges szigetelési feszültség: 690 V AC 50/60 Hz megfelel IEC 60947-2
• [Uimp] névleges lökő-feszültség állóság6 kV megfelel IEC 60947-2
• Fázis meghibásodási érzékenység: Igen megfelel IEC 60947-4-1 § 7-2-1-5-2
• Alkalmasság leválasztásra: Igen megfelel IEC 60947-1
• Teljesítmény veszteség pólusonként: 2,5 W
• Mechanikai tartósság: 100000 ciklus
• Elektromos élettartam:
  • 100000 ciklus esetén AC-3e -415 V izzólámpa
  • 100000 ciklus esetén AC-4 -415 V izzólámpa
• Névleges üzem: Folytonos megfelel IEC 60947-4-1 § 7-2-1-5-2
• Meghúzási nyomaték: 1,7 N.m - mellett csavaros sorkapocs
• Szélesség: 45 mm
• Magasság: 89 mm
• Mélység: 78,5 mm
• Nettó súly: 0,26 kg
• Szín: Sötétszürke

Környezet:

• Szabványok:
  • EN/IEC 60947-3
  • EN/IEC 60947-4-2
  • UL 60947-4-1
  • CSA C22.2 No 60947-4-1
• Terméktanúsítványok:
  • CCC
  • UL-Aex
  • CSA-Ex
  • EAC
  • ATEX Cat 3G
  • UKR
  • IECEE CB Scheme (pending)
• IK védelmi fokozat: K04
• IP védettségi szint: IP20 megfelel MSZ EN 60529
• Éghajlati ellenállóképesség: Megfelel IACS E10
• Környezeti levegő hőmérséklete a tároláshoz: -40…80 °C
• Tűzellenállási képesség: 960 °C megfelel IEC 60695-2-11
• A környezeti levegő hőmérséklete működés közben: -20…60 °C
• Mechanikai hibatűrési képesség: Ütések: 30 MHz...1 GHz
• Rezgések: 5 Gn, 5...300 Hz
• Üzemi magasság: 2000 m

Csomagolási egység:

• 1. csomag-csomagolási egység típusa: PCE
• Egységek száma 1. csomagban: 1
• 1. csomag magassága: 4,500 cm
• 1. csomag szélessége: 8,500 cm
• 1.csomag hossza: 9,500 cm
• 1. csomag súlya: 285,000 g
• 2. csomag- csomagolási egység típusa: S02
• Egységek száma 2. csomagban: 24
• 2.csomag magassága: 15,000 cm
• 2. csomag szélessége: 30,000 cm
• 2. csomag hossza: 40,000 cm
• 2. csomag súlya: 7,093 kg
• Garancia: 18 hónap
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
