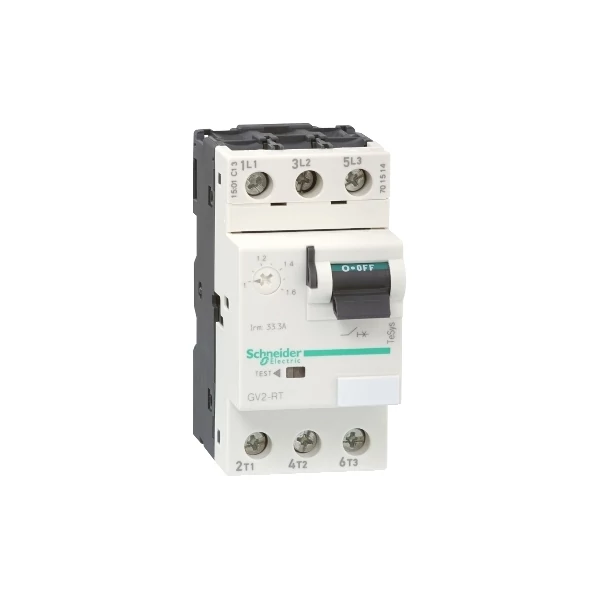

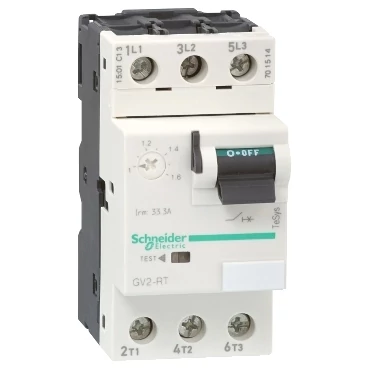

SCHNEIDER Motorvédő kapcsoló 3P 0.63-1A-hő 100kA fix termomágneses csavaros TeSys - GV2RT05

SCHNEIDER GV2RT05 Motorvédő kapcsoló 3P 0.63-1A-hő 100kA fix termomágneses csavaros TeSys

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: TeSys Deka
• Termék neve: TeSys GV3
• Termék vagy alkatrész típusa: Motor megszakító
• Készülék rövid neve: GV2V
• Készülék alkalmazása: Beépítés
• Tranziens érzékelés: kioldóegység technológia
• Termikus-mágneses: Kiegészítő jellemzők
• Pólusok megnevezése: 3P
• Hálózat típusa: AC
• Felhasználási kategória:
  • AC megfelelő IEC 60947-2
  • AC-3e megfelel IEC 60947-4-1 § 7-2-1-5-2
  • AC-4 megfelel IEC 60947-4-1 § 7-2-1-5-2
• Hálózati frekvencia: 50/60 Hz megfelel IEC 60947-4-1 § 7-2-1-5-2
• Motorteljesítmény kW:
  • 0,09 kW -220/240 V AC 50/60 Hz szimmetrikus sínre szerelve
  • 0,12 kW -220/240 V AC 50/60 Hz szimmetrikus sínre szerelve
  • 0,25 kW -400/415 V AC 50/60 Hz szimmetrikus sínre szerelve
  • 0,37 kW -400/415 V AC 50/60 Hz szimmetrikus sínre szerelve
  • 0,25 kW -440 V AC 50/60 Hz szimmetrikus sínre szerelve
  • 0,37 kW -440 V AC 50/60 Hz szimmetrikus sínre szerelve
  • 0,37 kW -500 V AC 50/60 Hz szimmetrikus sínre szerelve
  • 0,55 kW -6 V AC 50/60 Hz szimmetrikus sínre szerelve
  • 0,63 kW -440 V AC 50/60 Hz transzformátor védelem
  • 0,63 kW -500 V AC 50/60 Hz transzformátor védelem
  • 1 kW -6 V AC 50/60 Hz transzformátor védelem
• Megszakítási kapacitás:
  • 100 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2
  • 100 kA Icu -400/415 V AC 50/60 Hz megfelel IEC 60947-2
  • 100 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
  • 100 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2
  • 100 kA Icu -6 V AC 50/60 Hz megfelel IEC 60947-2
• Vezérlő típusa: Kapcsoló
• Névleges áramerősség: 1 A
• Termikus védelem beállítási tartomány: 0,63…1 A megfelel IEC 60947-4-1 § 7-2-1-5-2
• Mágneses kioldási áram: 22 A
• [Ith] egyezményes nyitott szerelési termikus áram: 1 A megfelel IEC 60947-4-1 § 7-2-1-5-2
• Ue névleges üzemi feszültség: 6 V AC 50/60 Hz megfelel az IEC 60947-2 szabványnak
• Ui névleges szigetelési feszültség: 690 V AC 50/60 Hz megfelel az IEC 60947-2 szabványnak
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-2 szabványnak
• Alkalmasság leválasztásra: Igen megfelel az IEC 60947-1
• Teljesítmény veszteség pólusonként: 2,5 W
• Mechanikai tartósság: 10000 ciklus
• Elektromos élettartam:
  • 10000 ciklus esetén AC-3e -415 V izzólámpa
  • 10000 ciklus esetén AC-4 -415 V izzólámpa
• Névleges üzem: Folytonos megfelel IEC 60947-4-1 § 7-2-1-5-2
• Meghúzási nyomaték: 1,7 N.m - mellett csavaros sorkapocs
• Rögzítési mód: 35 mm szimmetrikus DIN sín: a kábelcsatorna léceire csiptetve
• Panel 2 csavar, átmérő: 4 mm: hátlemezekre csavarozva (bővítővel a teljes méretre)
• Szerelési pozíció: Vízszintes, Függőleges
• Szélesség: 45 mm
• Magasság: 89 mm
• Mélység: 78,5 mm
• EAN kód: 3389110520613
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
