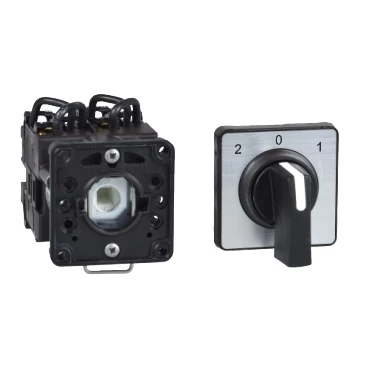

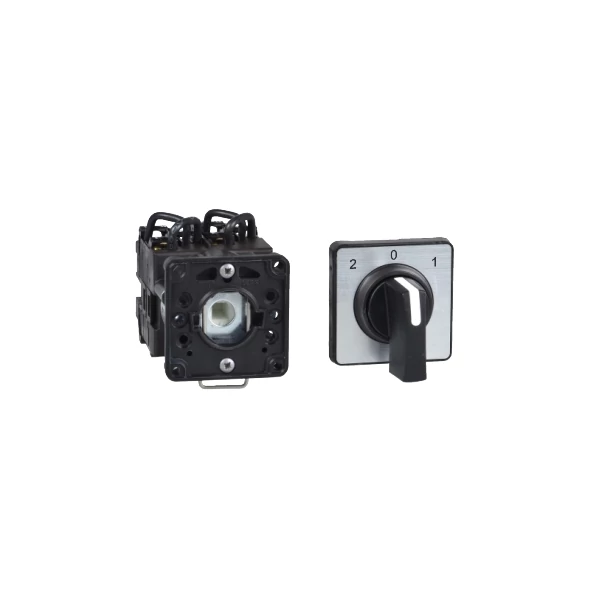

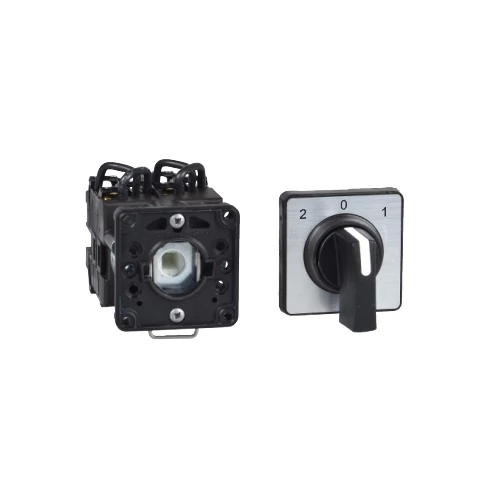

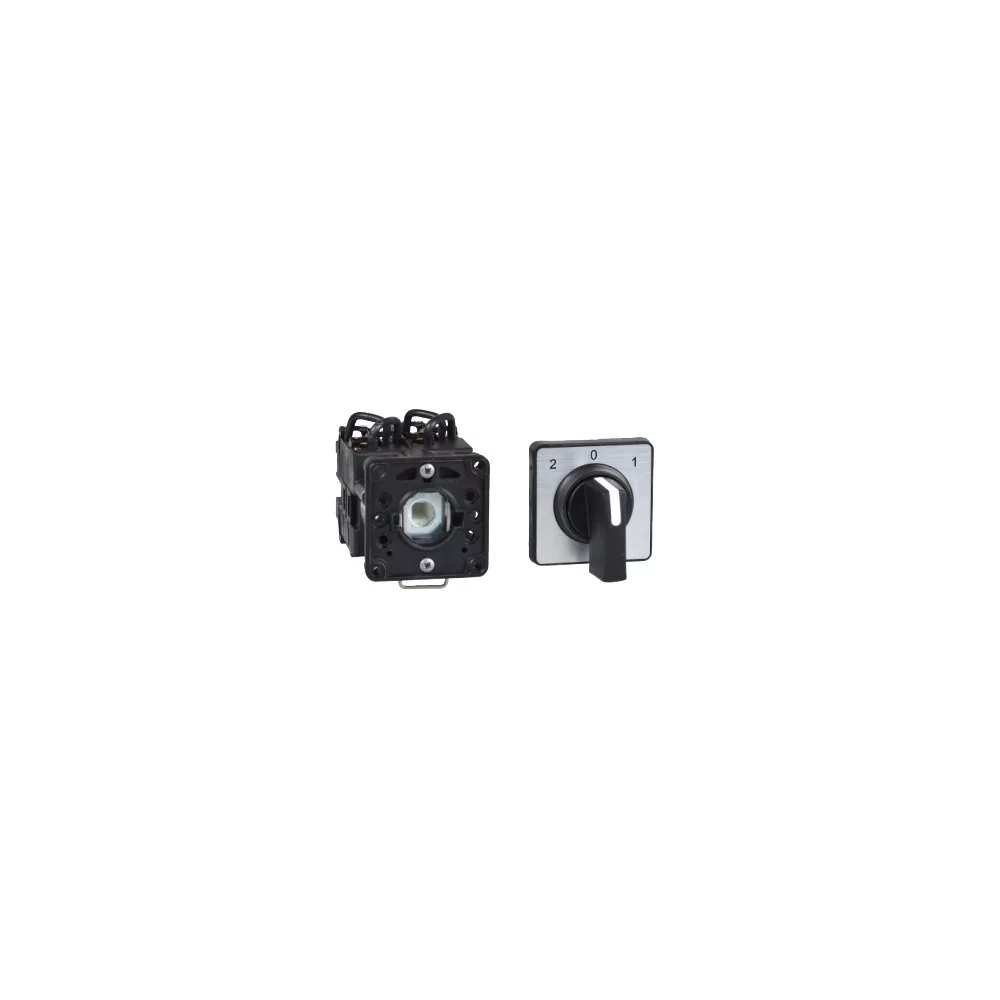

SCHNEIDER Terhelés 2-0-1 átkapcsoló 3-pólus 20A előlapra 2-0-1 - K2F003UCH

SCHNEIDER K2F003UCH Terhelés 2-0-1 átkapcsoló 3-pólus 20A előlapra 2-0-1

Műszaki adatok:

Fő jellemzők:

• Termékválaszték: Harmony moduláris iPC
• Termék vagy alkatrész típusa: Komplett ellenőrzőállomás
• Komponens neve: K2
• Ith konvencionális szabad levegő termikus áram: 20A
• Termékszerelése: Mellső szerelésű
• Rögzítési mód: Ø 3,6 mm-es lyukak, Előlappal 45 x 45 mm
• Kezelő típusa: Fekete kezelőkar, hossz = 35 mm
• Forgatófogantyús lakat: Nélkül
• Jelmagyarázat bemutatása: Van femes jelmagyarázat, 2 - 0 - 1 fekete jelzés
• Funkciók: Átváltó kapcsoló
• Visszatérés: Nincs
• Kikapcsolt helyzet: Off állással
• Pólusok megnevezése: 3P
• Kapcsolási helyzetek: Jobb: 0° - 45°, Bal: 0° - 315°
• IP védettségi szint: Az MSZ EN 60529 szabványnak megfelelő IP65

Kiegészítő jellemzők:

• Kapcsolási szög: 45°
• [Ui] névleges szigetelési feszültség: 690 V (szennyezési fok 3) megfelel az IEC 60947-1
• [Ithe] egyezményes zárt szerelésű termikus áram: 16A
• Élettartam elektromos: 200 000 ciklus AC-23A, 200000 ciklus AC-3e, 600 000 ciklus AC-15: B300, 600 000 ciklus AC-21
• Űzemelési ráta:
  • 2,5 cikl/perc AC-21
  • 2,5 cikl/perc AC-23A
  • 2,5 cikl/perc AC-3e
  • 8 333 cikl/perc AC-15: B300
• Rövidzárlati áram: 10000A
• Rövidzárlat-védelem: 20 A betét biztosíték izolátor, typus gG
• Uimp névleges lökő-feszültség állóság: 4 kV szigetelő funkcióban, 6 kV megfelel az IEC 947-2 szabványnak
• Érintkezők működése: Lassan bontó, Pozitív nyitás
• Villamos csatlakozás:
  • Rögzített csavaros sorkapocs rugalmas, szorító kapacitás: 2 x 100 mm²
  • Rögzített csavaros sorkapocs tömör, szorító kapacitások: 1 x 23 mm²
• Mechanikai tartósság: 1000000 ciklus
• CAD teljes szélesség: 45 mm
• CAD teljes magasság: 50 mm
• CAD teljes mélység: 69 mm
• Nettó súly: 0,19 kg
• EAN kód: 3389110979794
• Gyártó: SCHNEIDER
