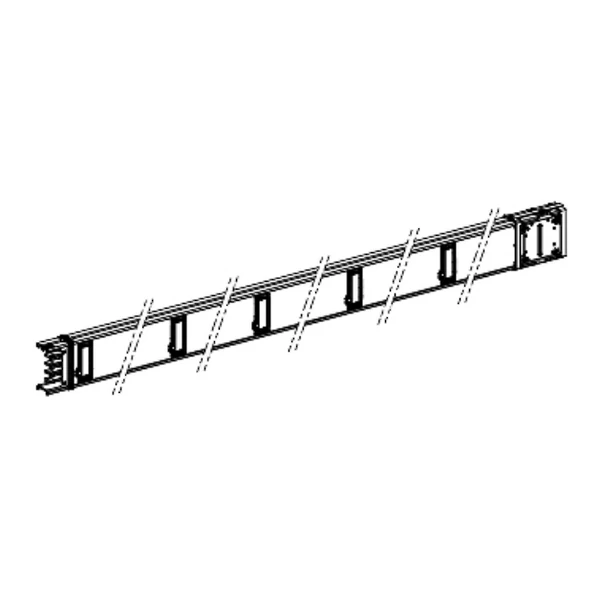

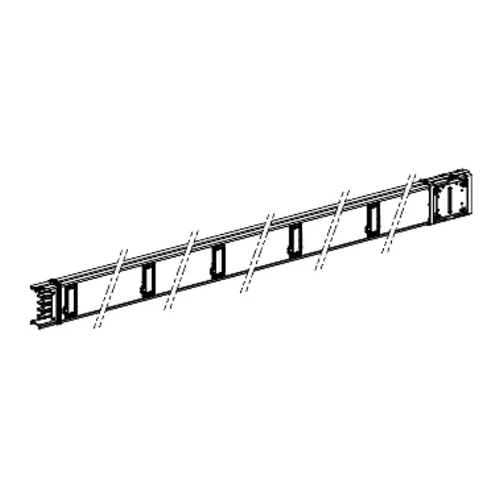

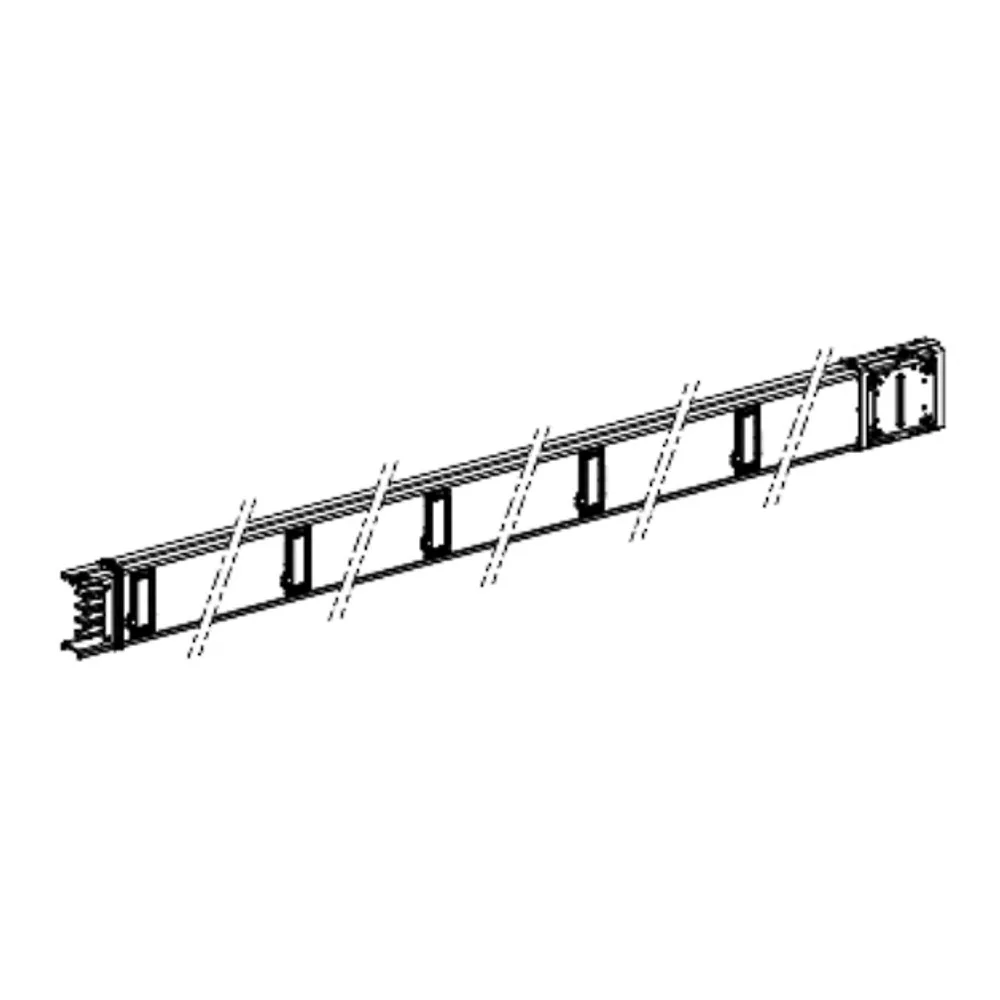

SCHNEIDER KSA 250 ED45010 Egyenes elem 250A 5m (MI) - KSA250ED45010

SCHNEIDER KSA 250 ED45010 Egyenes elem 250A 5m (MI)

Műszaki adatok:

• Termékcsalád: Canalis
• Készülék rövid neve: KSA
• Ajánlat típusa: Klasszikus
• Termék vagy alkatrész típusa: Gyűjtősín kábelcsatorna
• Sin leírása: Vízszintes eloszlási hossz
• Termékkompatibilitás: Canalis KSA gyűjtősín csatorna 100…250 A
• Vezetők anyaga: Alumínium
• Áramsín polaritása: 3L + N + PE
• Leágazódobozok száma: 10
• Le névleges üzemi áram: 250 A -35 °C
• IP védettségi fokozat: IP55 megfelel az MSZ EN 60529 szabványnak
• Rögzítési mód: Csavarozható
• Méret típusa: Rögzített
• Hosszúság: 5 m
• Szín: Fehér (RAL 9001)

Kiegészítő jellemzők:

• Pólusok száma: 4
• Nulla helyzete: Fel
• Rögzítési pozíció: Vízszintes
• [Ue] névleges üzemi feszültség: 230...690 V
• Hálózat frekvenciája: 50/60 Hz
• [Uimp] névleges impulzusállósági feszültség: 8 kV
• [Ui] névleges szigetelési feszültség: 690 V
• [Icw] névleges rövid idejű áramállóság: 10 kA
• [Ipk] névleges csúcsi áramállóság: 28 kA
• Elektromos csatlakozás: Saruk

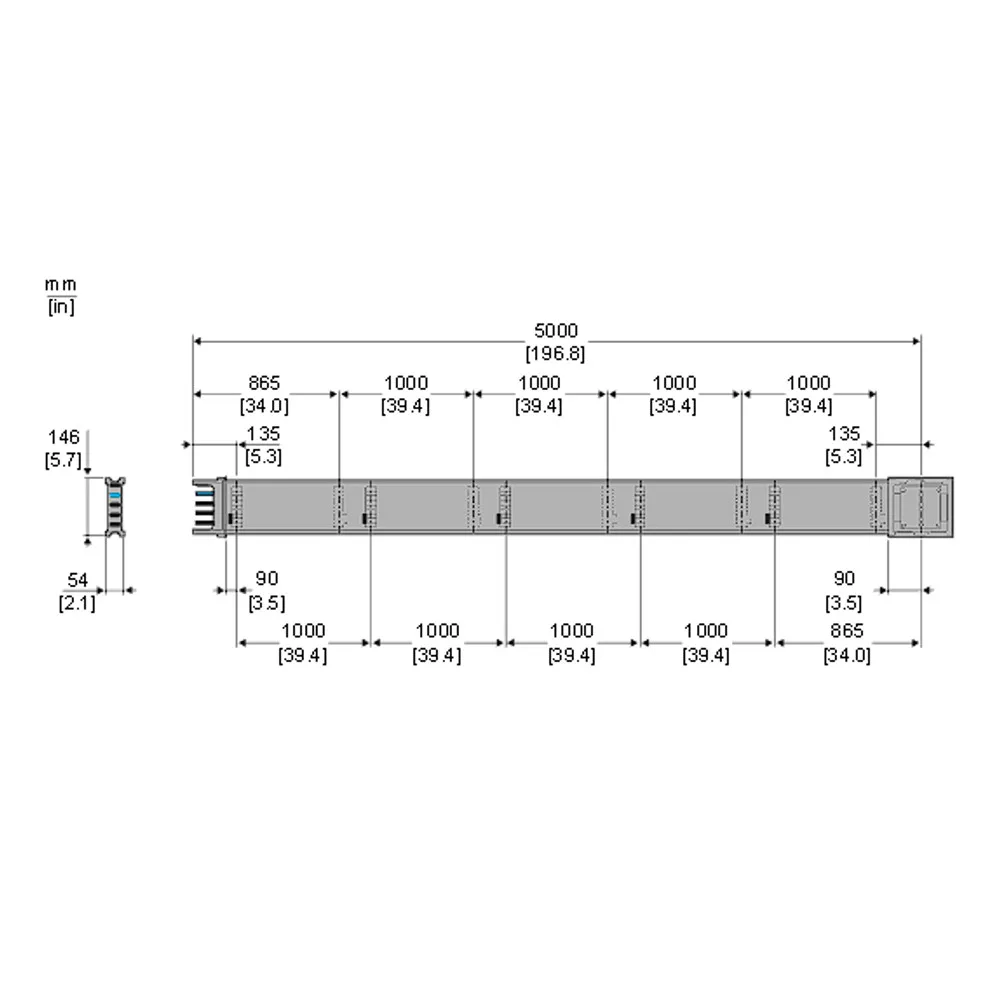

• Szélesség: 54 mm
• Magasság: 146 mm
• Nettó súly: 24,9 kg
• Leágazóegység intervallum: 1000 mm
• Kisugárzott mágneses mező: 0,69 µT
• Hőfeszültség határérték: 100000 kA².s
• THDI: 0…15 % 250 A, 15…33 % 200 A, 33…100 % 160 A
• Feszültségledobás:
  • <0,034 V teljesítmény tényezővel = 1 -50 Hz 1A-rel 100 m hosszúsághoz
  • <0,036 V teljesítménytényező = 0,9 -50 Hz 1A-rel 100 m hosszúsághoz
  • <0,035 V teljesítmény tényezővel = 0,8 -50 Hz 1A-rel 100 m hosszúsághoz
  • <0,034 V teljesítmény tényezővel = 0,7 -50 Hz 1A-rel 100 m hosszúsághoz

Szabványok:

• IEC 61439-1, IEC 61439-6

Környezet:

• IK védettségi fokozat: IK08 megfelel az IEC 62262 szabványnak
• A környezeti levegő hőmérséklete a működéshez: 35 °C (nélkül), 55 °C (leértékelési faktorral)
• Gyártó: SCHNEIDER
