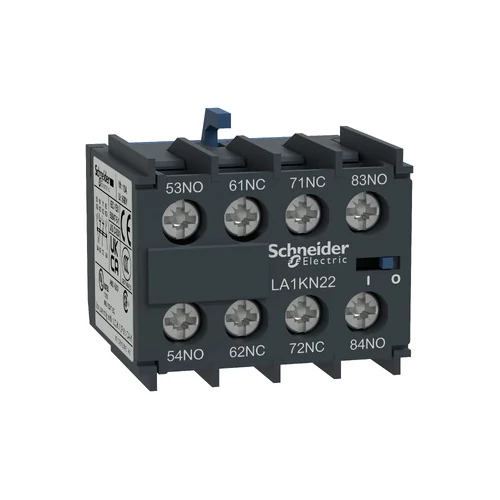

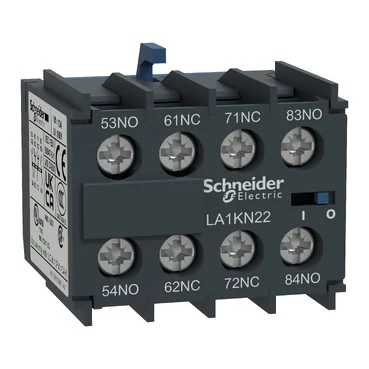

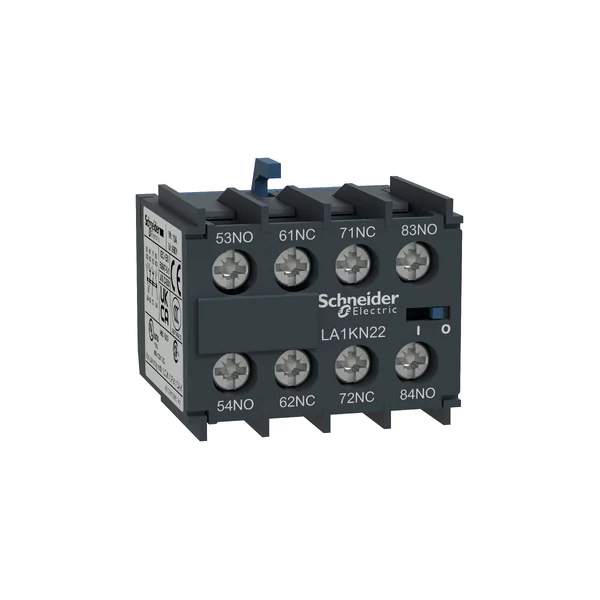

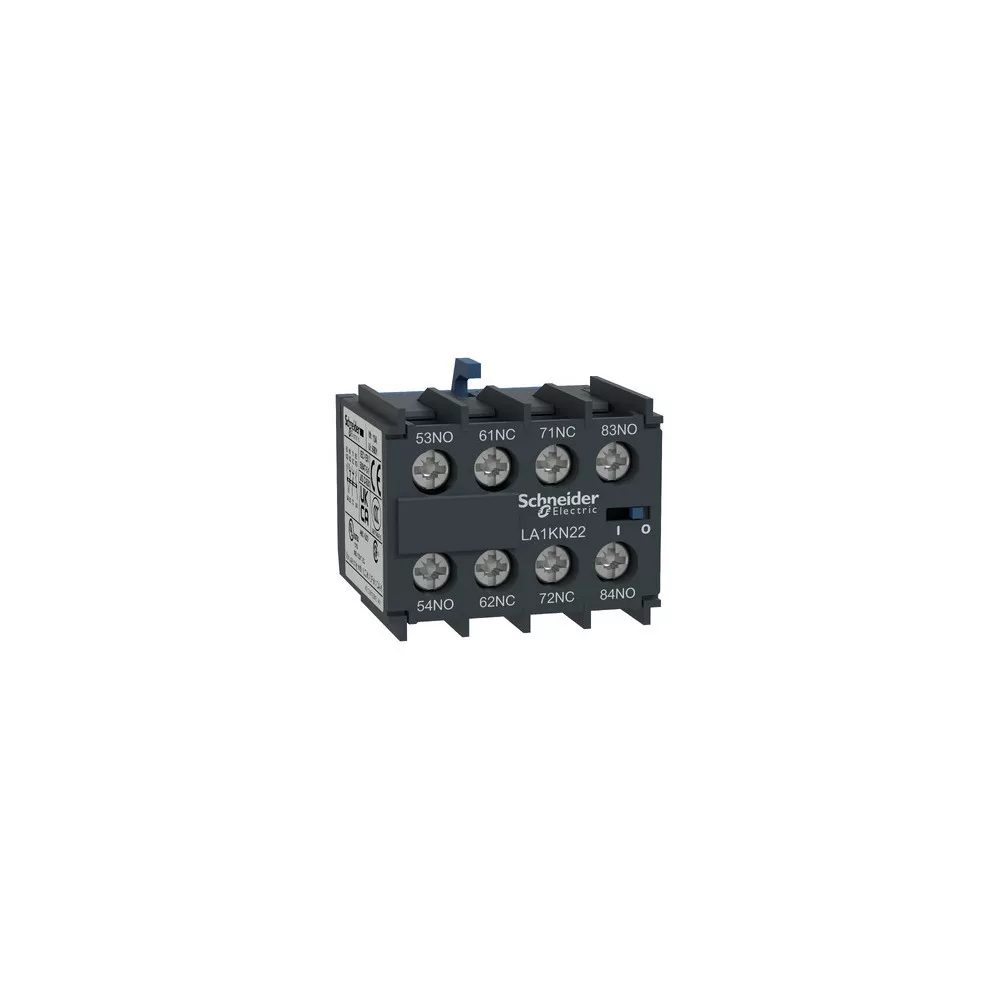

SCHNEIDER Segédérintkező K. sorozat 2NO/2NC - LA1KN22

SCHNEIDER LA1KN22 Segédérintkező K. sorozat 2NO/2NC

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Thalassa
• Termék neve: TeSys K
• Termék vagy alkatrész típusa: Segédérintkező csoport
• Készülék rövid neve: LA1LB
• Tartománykompatibilitás: TeSys K LC1K, TeSys K CA2SK, TeSys K CA3SK
• Szerelési hely: Mellső
• Pólus érintkező összetétel: 2 NO + 2 NC
• Kapcsolatok működése: Pillanatnyi
• Ue névleges üzemi feszültség: 6 V AC 26 MHz...1 GHz
• Ui névleges szigetelési feszültség:
  • 690 V megfelel IEC 60947-5-1/1991
  • 600 V megfelel az UL 60950 szabványnak
  • 600 V megfelel CSA C22.2 No 60950
• Ith konvencionális termikus szabad levegő áram: 10 A (50 °C-on)
• Szabványok:
  • EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • UL 60950
  • CSA C22.2 No 60950
  • GB/T 14048.5
  • JIS C 4520
  • UL 60335-2-40:JJ. melléklet
• Terméktanúsítványok: CCC, CCC, UL-Aex, CSA-Ex, CE, UKR

Kiegészítő jellemzők:

• Irms névleges bekapcsolási teljesítmény: 110 A <= 690 V AC-nál az IEC 60947-1 szabványnak megfelelően
• Engedélyezhető rövid idejű teljesítmény: , 0 A 1 s, 60 A 500 ms, 110 A 100 ms
• Kapcsolt biztosíték méretezése: 10 A gG <= 690 V-nál az IEC 60947-1 szabványnak megfelelően
• Minimális kapcsolóáram: 5 mA
• Minimális kapcsolófeszültség: 17 V
• Nem átlapoló távolság: 0,5 mm
• Szigetelési ellenállás: > 10 mOhm
• Csatlakozás típusa:
  • Csavaros csatlakozás 1 kábel 0,34…1,5 mm²rugalmas kábelvéggel
  • Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 1 kábel 1,5…4 mm²merev
  • Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel
  • Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 2 kábel 1,5…4 mm²merev
• Meghúzási nyomaték: 1,3 N.m - csavarhúzóval 2. sz. Philips, 1,3 N.m - csavarhúzóval pozidriv No 2
• Magasság: 30 mm
• Szélesség: 38 mm
• Mélység: 35 mm
• Nettó súly: 0,045 kg
• EAN kód: 3389110500110
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
