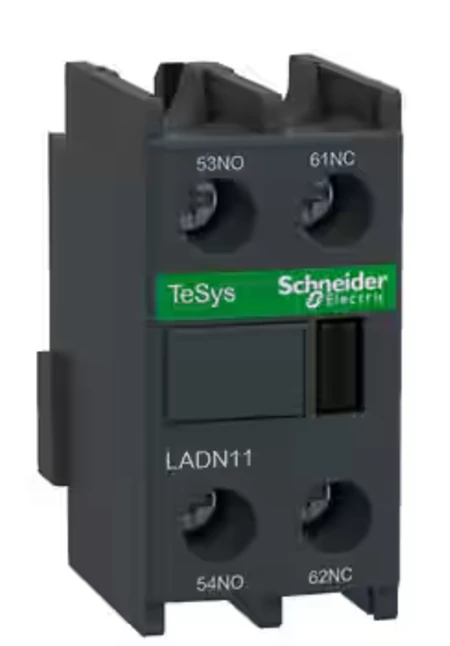

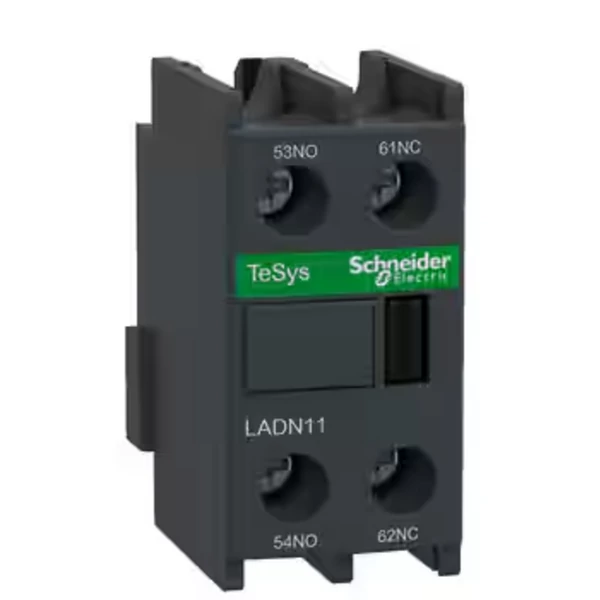

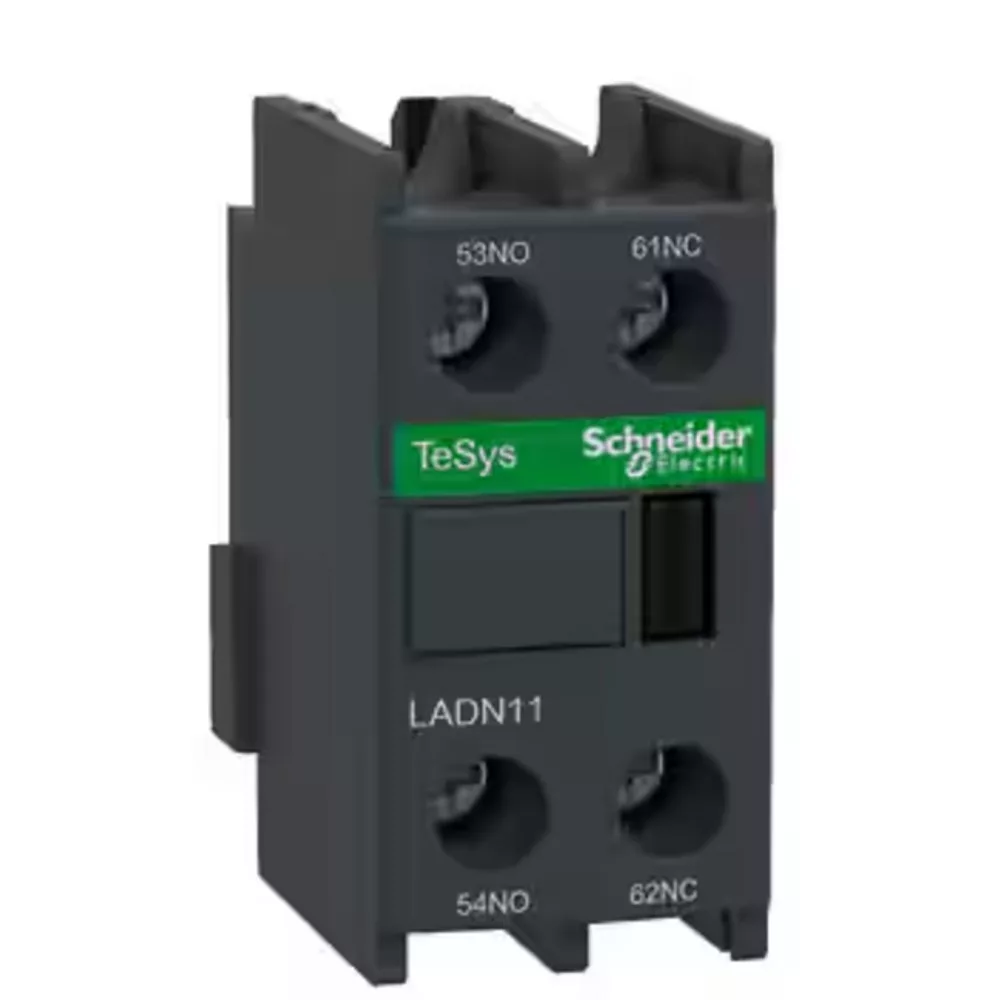

SCHNEIDER LAD-N11 1NO/1NC 1záró/1nyitó segédérintkező homloklapi - LADN11

SCHNEIDER LAD-N11 Segédérintkező

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Thalassa, TeSys Deka
• Termék neve: TeSys DF
• Termék vagy alkatrész típusa: Segérintkező csoport
• Készülék rövid neve: LAEB
• Tartománykompatibilitás:
  • TeSys D CAE
  • TeSys D LC1D
  • TeSys F LC1F
  • TeSys F CR1F
  • TeSys Deca CAE
  • TeSys Deca LC1D
• Szerelési hely: Mellső
• Pólus érintkező összetétel: 1 NO + 1 NC
• Kapcsolatok működése: Pillanatnyi
• Ue névleges üzemi feszültség: 6 V AC 26 MHz...1 GHz
• le névleges üzemi áram:
  • 6 A 125...180 V AC-15: B300
  • 1,04 A 6 V-nál AC-15: B300
  • 0,55 A 125 V DC-14
  • 0,1 A 600 V DC-14
• Ui névleges szigetelési feszültség:
  • ​690 V megfelel IEC 60947-5-1/1991
  • 600 V megfelel UL94 (anyag V0)
  • 600 V megfelelő CSA 1010
• Ith konvencionális termikus szabad levegő áram: 10 A (60 °C-on)
• Szabványok:
  • EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • GB/T 14048.5
  • EN 50014
  • UL 60950
  • CSA C22.2 No 60950
  • IEC 60337-1: 30.2. szakasz
  • IEC 60335-2-40:JJ melléklet
  • UL 60335-2-40:JJ. melléklet
• Terméktanúsítványok: CCC, UL-Aex, CSA-Ex, CCC, EAC, UKR

Kiegészítő jellemzők:

• Irms névleges bekapcsolási teljesítmény:
  • 140 A AC, amely megfelel az IEC 60947-5-1/1991 szabványnak
  • 250 A DC az IEC 60947-5-1/1991 szabványnak megfelelően
• Engedélyezhető rövid idejű teljesítmény: ​100 A 60 °C 1 s, 120 A 60 °C 500 ms, 140 A 60 °C 100 ms
• Védelem típusa: GL biztosító 10 A
• Mechanikai tartósság: 30 Mciklus
• Minimális kapcsolóáram: 5 mA
• Minimális kapcsolófeszültség: 17 V
• Átfedés mentes idő:
  • 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor nincs átfedés az NC és NO érintkezők között
  • 1,5 ms gerjesztéskor nincs átfedés az NC és NO érintkezők között
• Szigetelési ellenállás: > 10 mOhm
• Csatlakozás típusa:
  • Csavaros csatlakozás 1 kábel 1…4 mm²rugalmas kábelvéggel
  • Csavaros csatlakozás 1 kábel 1…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 2 kábel 1…2,5 mm²rugalmas kábelvéggel
  • Csavaros csatlakozás 2 kábel 1…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 1 kábel 1…4 mm²merev nélkül
  • Csavaros csatlakozás 2 kábel 1…4 mm²merev nélkül
• Meghúzási nyomaték:
  • 1,7 N.m - csavarhúzóval Ø 6 mm-es lemez
  • 1,7 N.m - csavarhúzóval 2. sz. Philips
  • 1,7 N.m - csavarhúzóval pozidriv No 2
• Magasság: 48 mm
• Szélesség: 26 mm
• Mélység: 42 mm
• Szín: Sötétszürke
• EAN kód: 3389110383836
• Gyártó: SCHNEIDER
