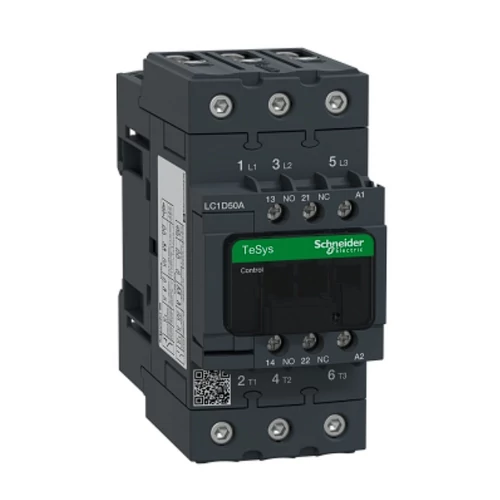

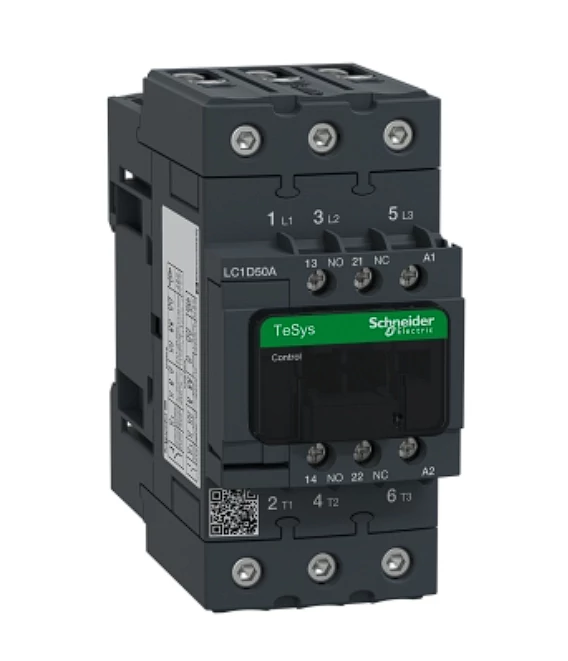

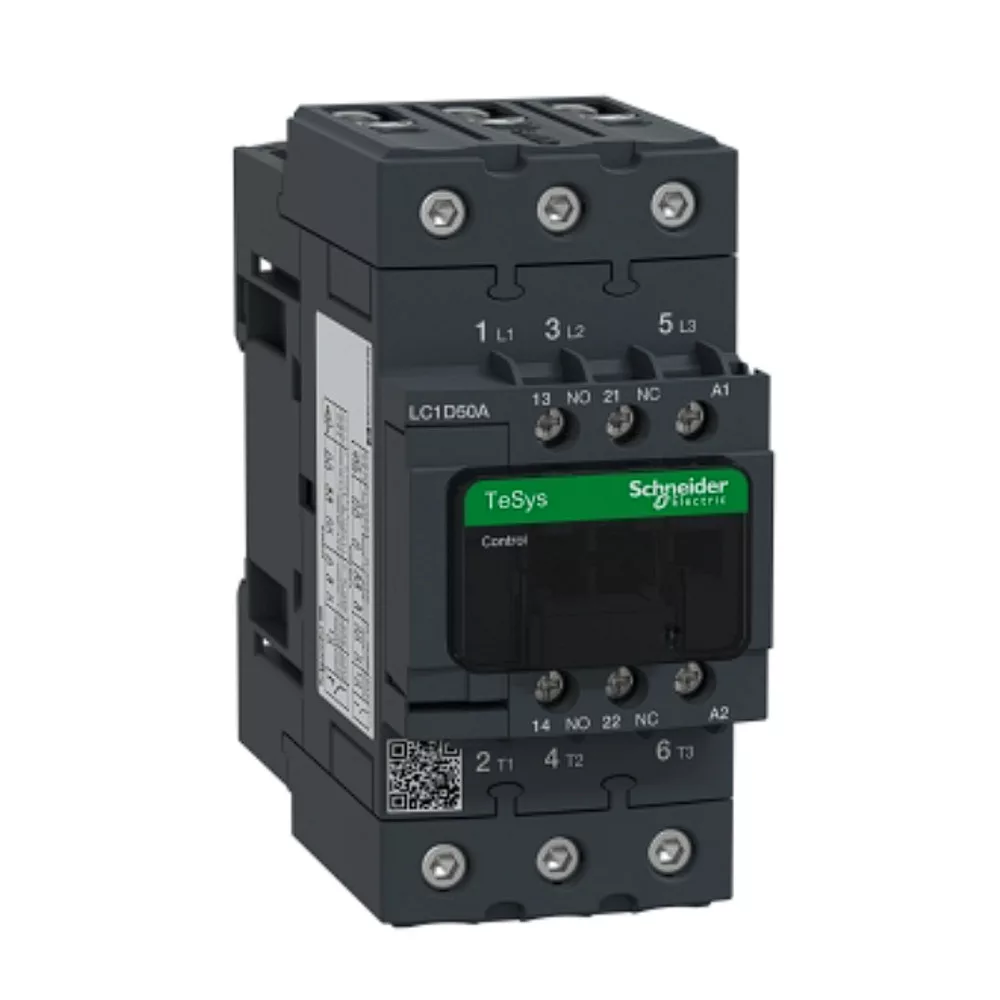

SCHNEIDER LC1-D50AP5 Mágneskapcsoló 3P 22kW/20A 230VAC everlink csatl. Sé.:1Z+1NY
Műszaki adatok:
- Termékcsalád: Thalassa, TeSys Deka
- Termékcsalád: TeSys D mágneskapcsoló
- Termék vagy alkatrész típusa: Megszakító kontaktor
- Készülék rövid neve: LC1D
- Kapcsoló alkalmazása: Motorvezérlés
- Ellenálló töltés: felhasználási kategória: AC-41. AC-1. AC-3e, AC-4
- Pólusok leírása: 3P
- Ue névleges üzemi feszültség:
- Betápláló áramkör: <= 690 V AC 50 Hz
- Betápláló áramkör: <= 300 V DC
- le névleges üzemi áram:
- 50 A (<60 °C) <= 440 V AC-3e for betápláló áramkör
- 80 A (<60 °C-on) <= 440 V AC-1-nél a betápláló áramkörhöz
- 50 A (<60 °C-on) <= 440 V AC-4 esetén a betápláló áramkörhöz
- [Uc] vezérlőáramkör feszültsége: 230 V AC 50 Hz
Kiegészítő jellemzők:
- Motorteljesítmény kW:
- 15 kW, 220/240 V AC 50/60 Hz (AC-3e)
- 22 kW, 380/415 V AC 50/60 Hz (AC-3e)
- 25 kW, 415 V AC 50/60 Hz (AC-3e)
- 30 kW, 440 V AC 50/60 Hz (AC-3e)
- 30 kW, 500 V AC 50/60 Hz (AC-3e)
- 33 kW, 660 V AC 50/60 Hz (AC-3e)
- 15 kW, 220/240 V AC 50/60 Hz (AC-4)
- 22 kW, 380/415 V AC 50/60 Hz (AC-4)
- 25 kW, 415 V AC 50/60 Hz (AC-4)
- 30 kW, 440 V AC 50/60 Hz (AC-4)
- 30 kW, 500 V AC 50/60 Hz (AC-4)
- 33 kW, 660 V AC 50/60 Hz (AC-4)
- 11 kW, 400 V AC 50/60 Hz (AC-41)
- Kompatibilitási kód: LC1D
- Pólus érintkező összetétel: 3 NEM
- Védőfedél: -val, -vel
- [Ith] hagyományos szabad levegős termikus áram:
- 10 A (60 °C-on) jelbemenet ENC_A, ENC_B, ENC_I
- 80 A (60 °C-on) a betápláló áramkörhöz
- Irms névleges bekapcsolási teljesítmény:
- 140 A AC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-5-1/1991 szabványnak megfelelően
- 250 A DC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-5-1/1991 szabványnak megfelelően
- 900 A 440 V-on az IEC 60947-1 szabványnak megfelelő betápláló áramkörhöz
- Névleges megszakítóképesség: 900 A 440 V-on az IEC 60947-1 szabványnak megfelelő betápláló áramkörhöz
- [Icw] névleges rövid idejű áramállóság:
- 84 A 40 °C - 10 perc for betápláló áramkör
- 208 A 40 °C - 1 perc for betápláló áramkör
- 400 A 40 °C - 10 s a betápláló áramkörhöz
- 810 A 40 °C - 1 s a betápláló áramkörhöz
- 100 A - 1 s jelbemenet ENC_A, ENC_B, ENC_I esetén
- 120 A – 500 ms jelbemenet ENC_A, ENC_B, ENC_I esetén
- 140 A - 100 ms jelbemenet ENC_A, ENC_B, ENC_I esetén
- Kapcsolt biztosíték méretezése:
- 10 A gG jelbemenethez ENC_A, ENC_B, ENC_I megfelel IEC 60947-5-1/1991
- 100 A gG at <= 690 V koordináció 1-es típus, koordináció for betápláló áramkör
- 100 A gG at <= 690 V koordináció 2-es típus, koordináció for betápláló áramkör
- Átlagos impedancia: 1,5 mOhm - Ith 80 A 50 Hz betápláló áramkörhöz
- Teljesítményveszteség pólusonként: 3,7 W AC-3e, 9,6 W AC-1, 3,7 W AC-4
- Ui névleges szigetelési feszültség:
- Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2
- Betápláló áramkör: 600 V CSA-Ex tanúsítva
- Betápláló áramkör: 600 V UL-Aex tanúsítva
- Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-1
- Jelbemenet ENC_A, ENC_B, ENC_I: 600 V CSA-Ex tanúsítva
- Jelbemenet ENC_A, ENC_B, ENC_I: 600 V UL-Aex tanúsítva
- Túlfeszültségi kategória: III
- Szennyezettségi fokozat: 3
- [Uimp] névleges impulzusállósági feszültség: 6 kV megfelel az IEC 60947-1 szabványnak
- Biztonság megbízhatósági szintje:
- B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
- B10d = 2000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
- Mechanikai tartósság: 6 Mcycles
- Elektromos élettartam:
- 1,45 Mcycles 50 A AC-3e Ue mellett <= 440 V
- 1,1 Mcycles 80 A AC-1 Ue mellett <= 440 V
- 1,45 Mcycles 50 A AC-4 Ue mellett <= 440 V
- Vezérlő áramkör típus: AC -50 Hz szabvány
- Tekercseléstechnológia: Beépített fojtó modul nélkül
- Vezérlőkör feszültség korlátok:
- 0,3...0,6 Uc (-40…70 °C):kidobás AC 50 Hz
- 0,8...1,1 Uc (-40…60 °C):működési AC 50 Hz
- 1...1.1 Uc (60…70 °C):működési AC 50 Hz
- Bekapcsolási túláram VA-ban: 160 VA 50 Hz cos phi 0,75 (20 °C-on)
- Tartási áramfogyasztás VA-ban: 15 VA 50 Hz cos phi 0,3 (20 °C-on)
- Hőveszteség: 4…5 W 50 Hz-en
- Üzemidő: 4...19 ms nyitás, 12...26 ms zárul
- Üzemelési ráta: 3600 cikl/h 60 °C-on
- Csatlakozás típusa:
- Vezérlő áramkör: csavaros csatlakozás 2 1…2,5 mm² - kábel merevség: rugalmas kábelvéggel
- Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül
- Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábelmerevség: rugalmas kábelvég nélkül
- Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvéggel
- Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: tömör kábelvég nélkül
- Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: tömör kábelvég nélkül
- Betápláló áramkör: csavaros csatlakozás 1 1…35 mm² - kábel merevség: rugalmas kábelvég nélkül
- Betápláló áramkör: csavaros csatlakozás 2 1…25 mm² - kábelmerevség: rugalmas kábelvég nélkül
- Betápláló áramkör: csavaros csatlakozás 1 1…35 mm² - kábel merevség: rugalmas kábelvéggel
- Betápláló áramkör: csavaros csatlakozás 2 1…25 mm² - kábelmerevség: rugalmas kábelvéggel
- Betápláló áramkör: csavaros csatlakozás 1 1…35 mm² - kábel merevség: tömör kábelvég nélkül
- Betápláló áramkör: csavaros csatlakozás 2 1…25 mm² - kábel merevség: tömör kábelvég nélkül
- Meghúzási nyomaték:
- Betápláló áramkör: 8 N.m - mellett Everlink saru - kábel 25…35 mm² hatszögletű csavarfej 4 mm
- Betápláló áramkör: 5 N.m - mellett Everlink saru - kábel 1…25 mm² hatszögletű csavarfej 4 mm
- Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval Ø 6 mm-es lemez
- Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval 2. sz. Philips
- Vezérlőkör: 1,7 N.m - mellett csavaros áram - csavarhúzóval pozidriv No 2
- Betáplálókör: 2,5 N.m - mellett csavaros áram - csavarhúzóval pozidriv No 2
- Kiegészítő érintkező összetétel: 1 NO + 1 NC
- Kiegészítő érintkezők típusa:
- típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991
- típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2
- Jelző áramkör frekvencia: 25...400 Hz
- Minimális kapcsolófeszültség: 17 V jelbemenet ENC_A, ENC_B, ENC_I
- Minimális kapcsolóáram: 5 mA jelbemenethez ENC_A, ENC_B, ENC_I
- Szigetelési ellenállás: > 10 mOhm jelbemenet ENC_A, ENC_B, ENC_I esetén
- Átfedésmentes idő:
- 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között
- 1,5 ms gerjesztéskor NC és NO érintkező között
- Rögzítő támogatás: Lemez vagy panel szerelőkészlettel, Sín
Környezet:
- Szabványok:
- EN 60947-5
- EN 60947-5-1 C függelék
- IEC 60947-4-1 § 7-2-1-5-2
- IEC 60947-5-1/1991
- CSA C22.2 14. sz
- UL 60947-4-1
- IEC 60335-2-40:JJ melléklet
- UL 60335-2-40:JJ. melléklet
- IEC 60337-1: 30.2. szakasz
- Terméktanúsítványok: CCC, UL-Aex, CCC, CSA-Ex, CE, UKR, Tengeri GL híd, EAC
- IP védettségi szint: IP20 előlap megfelel MSZ EN 60529
- Védőkezelés: TH kérésre megfelel IEC 60068-2-30
- Éghajlati ellenállóképesség:
- Megfelel IACS E10 nedves hőnek kitett
- Megfelel IEC 60947-1 melléklet Q D kategória nedves hőnek kitett
- Engedélyezhető környezeti levegő hőmérséklet az eszköz körül: -40…60 °C, 60…70 °C csökkenéssel
- Üzemi magasság: 0...3000 m
- Tűzellenállási képesség: 850 °C megfelel az IEC 60695-2-1 szabványnak
- Lángállóság: V1 megfelel az UL 94-nek
- Mechanikai hibatűrési képesség:
- Rezgések mágneskapcsoló nyitva (2 Gn vízszintes, 1 Gn függőleges)
- Rezgések mágneskapcsoló bekapcsolt, X irányban (4 Gn, 5...300 Hz)
- Ütések mágneskapcsoló bekapcsolt, X irányban (15 Gn 11 ms-ig)
- Ütések mágneskapcsoló nyitva (10 Gn 11 ms-ig)

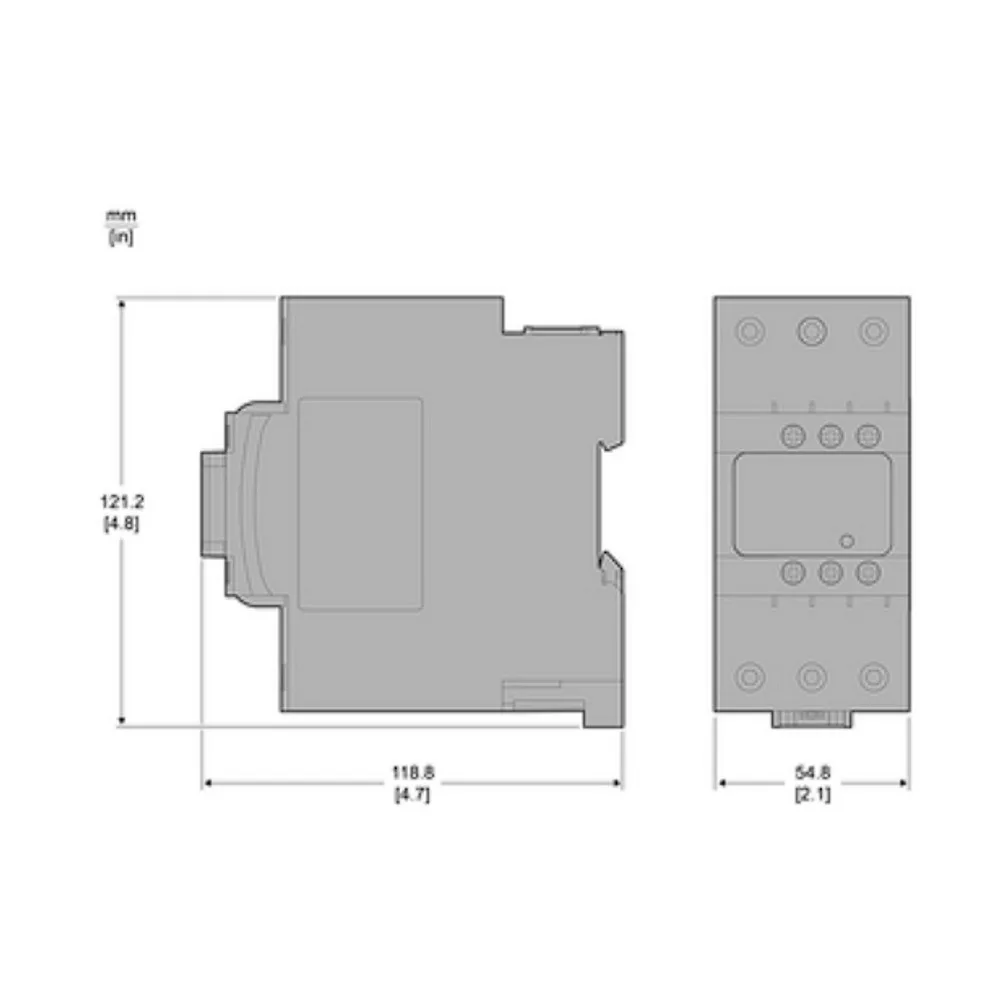

- Magasság: 122 mm
- Szélesség: 55 mm
- Mélység: 120 mm
- Nettó súly: 0,855 kg
- Gyártó: SCHNEIDER
A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
|
