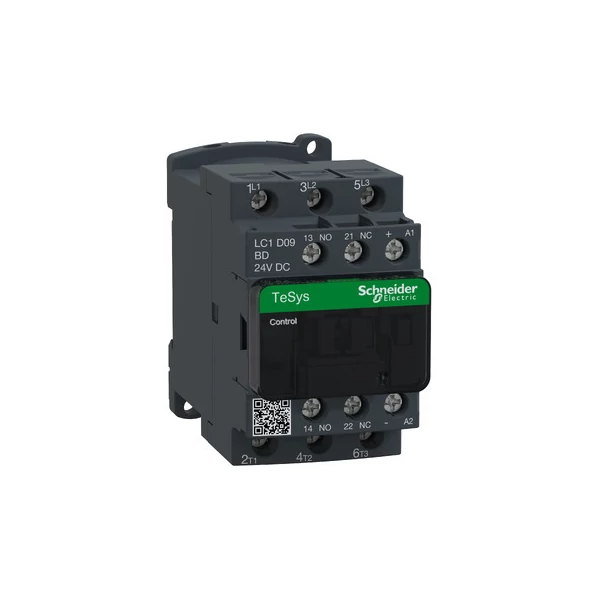

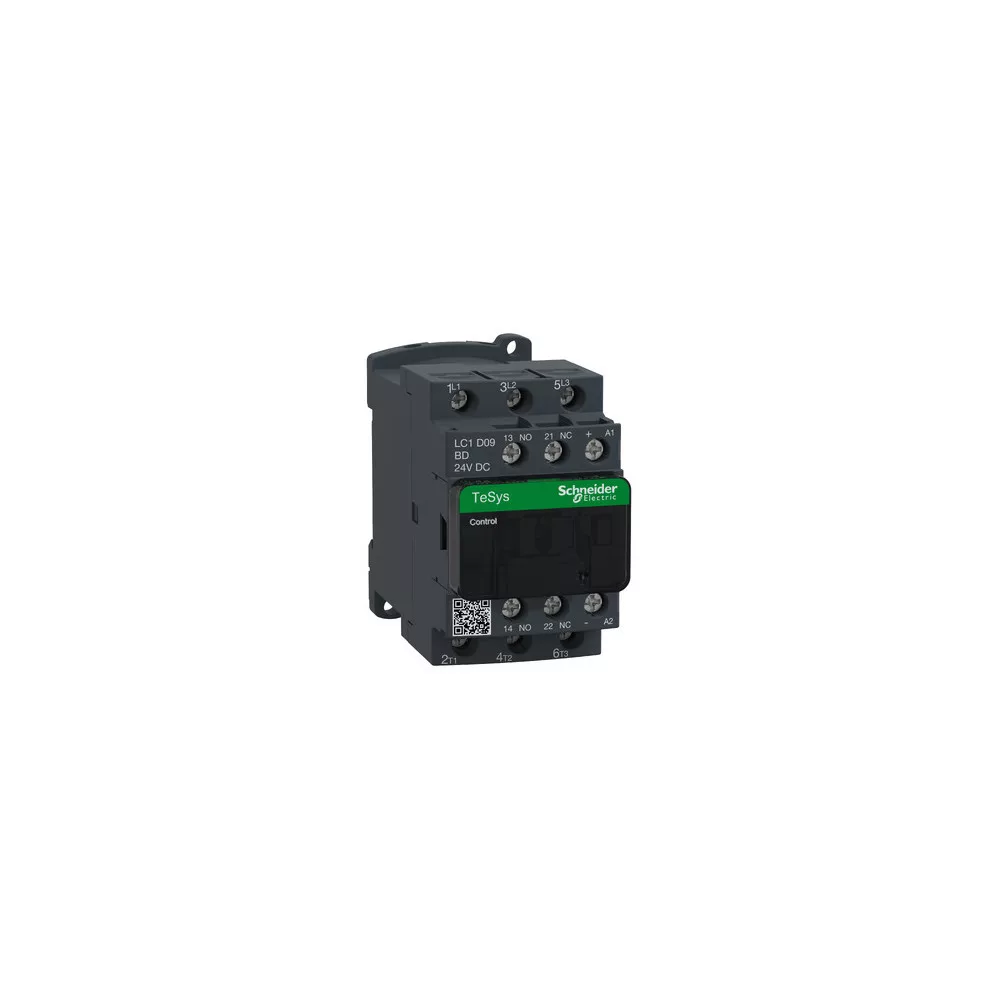

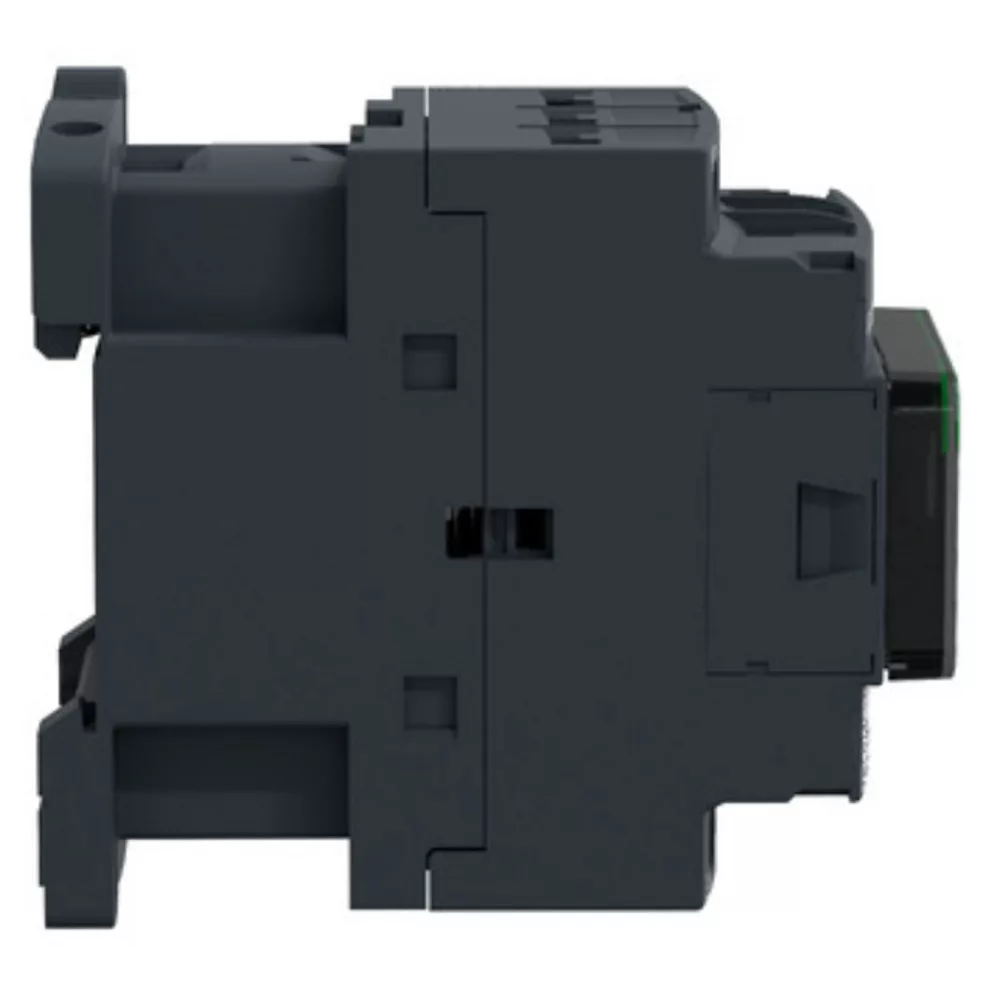

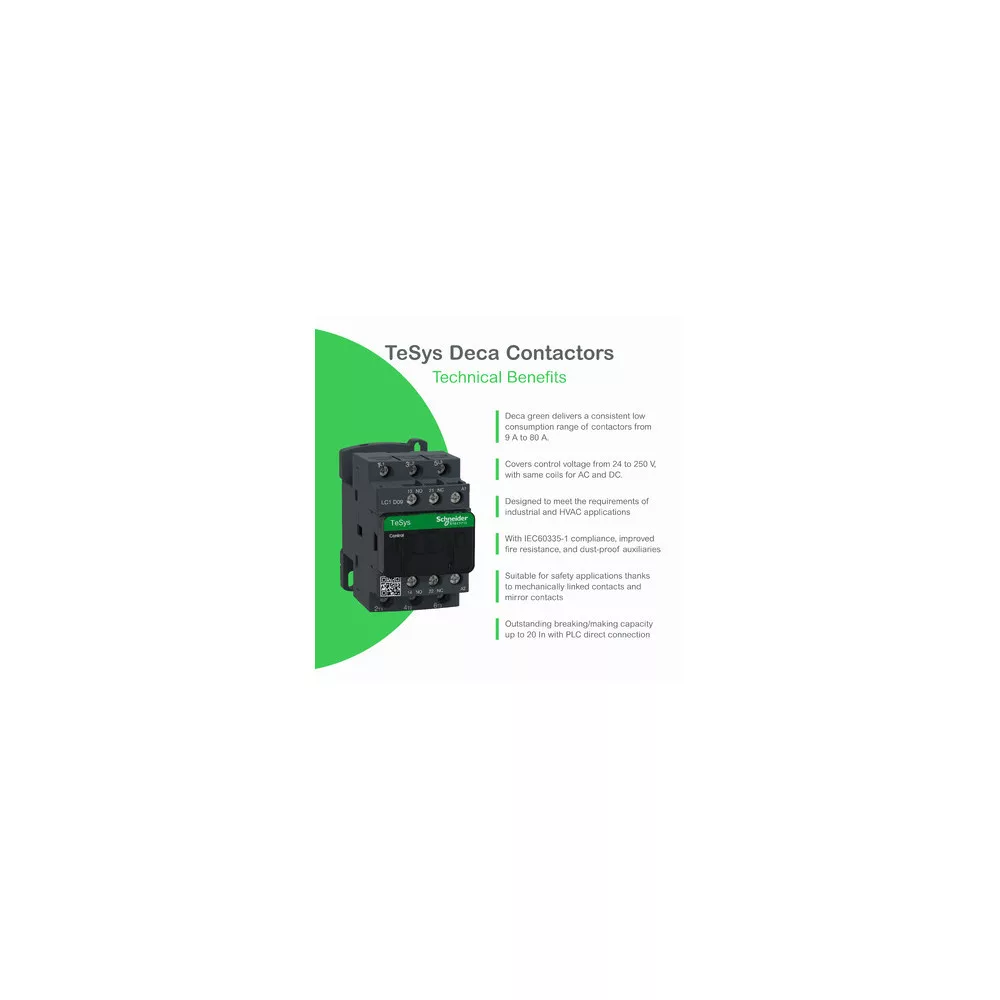

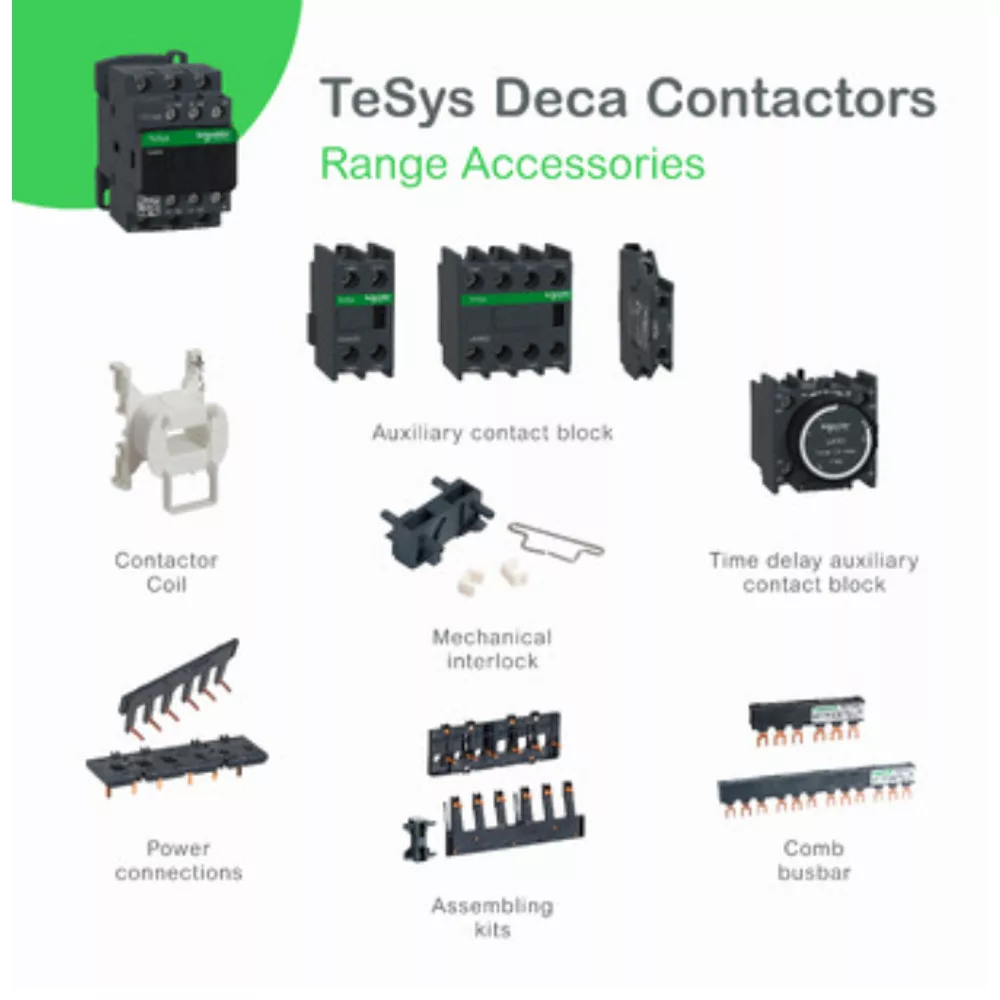

SCHNEIDER Kontaktor (mágnesk) 9A 4kW/400VAC-3 3-Z 24VDC 1-z 1-ny csavaros 25A/AC-1/400V TeSys LC1-D - LC1D09BD

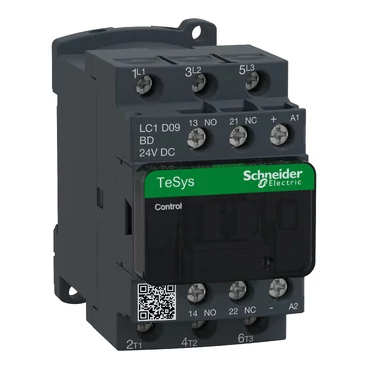

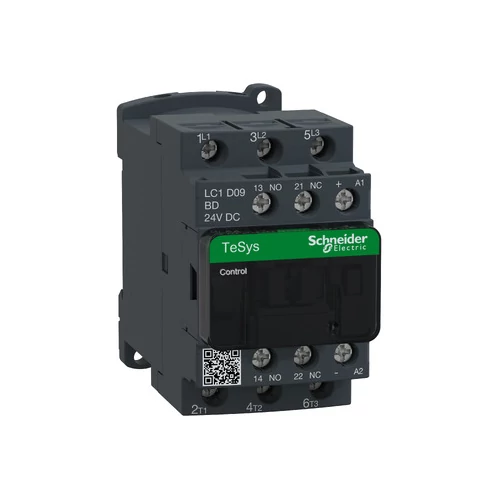

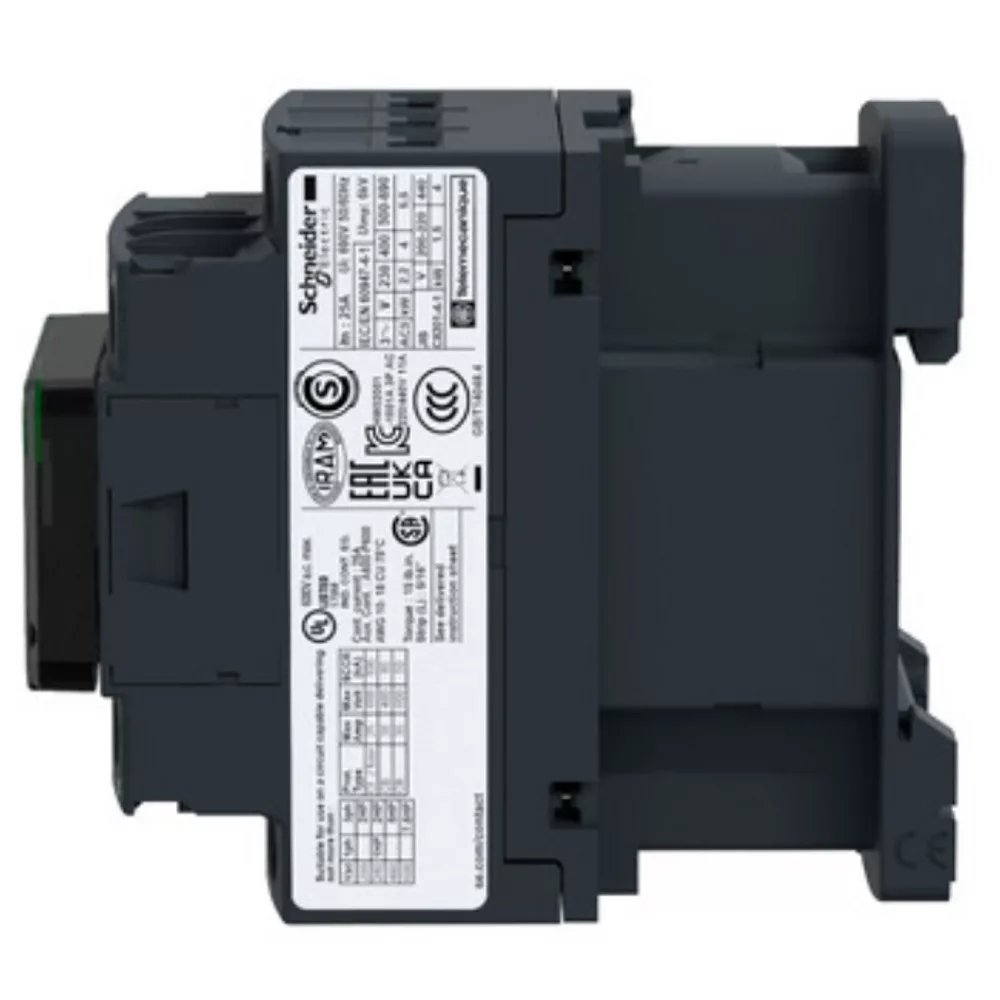

SCHNEIDER LC1D09BD Mágneskapcsoló 24VDC 3P 4kW 9A 1Z+1NY

Műszaki adatok:

Fő jellemzők:

• Termékválaszték: TeSys D mágneskapcsoló
• Termék vagy alkatrész típusa: Megszakító kontaktor
• Készülék rövid neve: LC1D
• Mágneskapcsoló alkalmazás: Motorvezérlés, Ellenálló töltés
• Felhasználási kategória: AC-41, AC-1, AC-3e, AC-4
• Pólusok megnevezése: 3P
• Ue névleges üzemi feszültség: Betápláló áramkör: <= 690 V AC 26 MHz...1 GHz, Betápláló áramkör: <= 300 V DC
• Le névleges üzemi áram:
  • 9 A (<60 °C-on) <= 440 V AC-nál AC-3e a betápláló áramkörhöz
  • 25 A (<60 °C-on) <= 440 V AC AC-1 esetén a betápláló áramkörhöz
  • 9 A (<60 °C-on) <= 440 V AC-n AC-4 a betápláló áramkörhöz
• [Uc] vezérlőáramkör feszültsége: 24 V DC

Kiegészítő jellemzők:

• Motorteljesítmény kW:
  • 2,2 kW 220...240 V AC 50/60 Hz-en (AC-3e)
  • 4 kW 380...415 V AC 50/60 Hz-en (AC-3e)
  • 4 kW 415/440 V AC 50/60 Hz-en (AC-3e)
  • 5,5 kW 500 V AC 50/60 Hz-en (AC-3e)
  • 5,5 kW 660/690 V AC 50/60 Hz-en (AC-3e)
  • 2,2 kW 400 V AC 50/60 Hz-en (AC-41)
  • 2,2 kW 220...240 V AC 50/60 Hz-en (AC-4)
  • 4 kW, 380...415 V AC 50/60 Hz (AC-4)
  • 4 kW, 415/440 V AC 50/60 Hz (AC-4)
  • 5,5 kW, 500 V AC 50/60 Hz (AC-4)
  • 5,5 kW 660/690 V AC 50/60 Hz-en (AC-4)
• Motorteljesítmény LE:
  • 1 LE 230/240 V AC 50/60 Hz kétfázisú motorokhoz
  • 2 LE 200/208 V AC 50/60 Hz 3 fázisú motorokhoz
  • 2 LE 230/240 V AC 50/60 Hz 3 fázisú motorokhoz
  • 5 LE 460/480 V AC 50/60 Hz 3 fázisú motorokhoz
  • 7,5 LE 575/600 V AC 50/60 Hz 3 fázisú motorokhoz
  • 0,33 LE 115 Veff AC 50/60 Hz kétfázisú motorokhoz
• Kompatibilitási kód: LC1D
• Pólus érintkező összetétel: 3 NEM
• Védőfedél: -val, -vel
• Ith konvencionális termikus szabad levegő áram:
  • 25 A (60 °C-on) a betápláló áramkörhöz
  • 10 A (60 °C-on) jelbemenet ENC_A, ENC_B, ENC_I
• Irms névleges bekapcsolási teljesítmény:
  • 250 A 440 V-on az IEC 60947-1 szabványnak megfelelő betápláló áramkörhöz
  • 140 A AC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-5-1/1991 szabványnak megfelelően
  • 250 A DC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-5-1/1991 szabványnak megfelelően
• Névleges megszakítóképesség: 250 A 440 V-on az IEC 60947-1 szabványnak megfelelő betápláló áramkörhöz
• Icw névleges rövidzárlati kiállási áram:
  • 105 A 40 °C - 10 s betápláló áramkör esetén
  • 210 A 40 °C - 1 s a betápláló áramkörhöz
  • 30 A 40 °C - 10 perc for betápláló áramkör
  • 61 A 40 °C - 1 perc for betápláló áramkör
  • 100 A - 1 s jelbemenet ENC_A, ENC_B, ENC_I esetén
  • 120 A – 500 ms jelbemenet ENC_A, ENC_B, ENC_I esetén
  • 140 A – 100 ms jelbemenet ENC_A, ENC_B, ENC_I esetén
• Kapcsolt biztosíték méretezése:
  • 10 A gG jelbemenet ENC_A, ENC_B, ENC_I esetén az IEC 60947-5-1/1991 szabványnak megfelelően
  • 25 A gG at <= 690 V koordináció 1-es típus, koordináció for betápláló áramkör
  • 20 A gG at <= 690 V koordináció 2-es típus, koordináció for betápláló áramkör
• Átlagos impedancia: 2,5 mOhm - Ith 25 A 50 Hz betápláló áramkörhöz
• Teljesítményveszteség pólusonként: 1,56 W AC-1, 0,2 W AC-3e, 0,2 W AC-4
• Ui névleges szigetelési feszültség:
  • Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2
  • Betápláló áramkör: 600 V CSA-Ex tanúsítva
  • Betápláló áramkör: 600 V UL-Aex tanúsítva
  • Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-1
  • Jelbemenet ENC_A, ENC_B, ENC_I: 600 V CSA-Ex tanúsítva
  • Jelbemenet ENC_A, ENC_B, ENC_I: 600 V UL-Aex tanúsítva
• Túlfeszültség kategória: III
• Szennyezettségi fok: 3
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
• Biztonság megbízhatósági szintje:
  • B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
  • B10d = 2000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
• Mechanikai tartósság: 30 Mciklus
• Elektromos élettartam:
  • 0,6 Mciklus 25 A AC-1 Ue mellett <= 440 V
  • 2 Mciklus 9 A AC-3e Ue mellett <= 440 V
  • 2 Mciklus 9 A AC-4 Ue mellett <= 440 V
• Vezérlő áramkör típus: DC szabvány
• Tekercseléstechnológia: Integrált kétirányú amplitúdókorlátozó szupresszordióda
• Vezérlőkör feszültség korlátok:
  • 0,1...0,25 Uc -40…70 °C kidobás DC
  • 0,7...1,25 Uc -40…60 °C működési DC
  • 1...1,25 Uc 60…70 °C működési DC
• Bekapcsolási túláram W-ben: 5,4 W 20 °C)
• Tartási áramfogyasztás W-ben: 5,4 W -20 °C
• Üzemidő: 63 ±15 % ms zárul, 20 ±20 % ms nyitás
• Időállandó: 28 ms
• Üzemelési ráta: 3600 cikl/óra 60 °C-on
• Csatlakozás típusa:
  • Betápláló áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvéggel
  • Betápláló áramkör: csavaros csatlakozás 2 1…2,5 mm² - kábelmerevség: rugalmas kábelvéggel
  • Betápláló áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: tömör kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: tömör kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvéggel
  • Vezérlő áramkör: csavaros csatlakozás 2 1…2,5 mm² - kábel merevség: rugalmas kábelvéggel
  • Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: tömör kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: tömör kábelvég nélkül
• Meghúzási nyomaték:
  • Betáplálókör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval Ø 6 mm-es lemez
  • Betáplálókör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval 2. sz. Philips
  • Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval Ø 6 mm-es lemez
  • Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval 2. sz. Philips
  • Vezérlőkör: 1,7 N.m - mellett csavaros áram - csavarhúzóval pozidriv No 2
  • Betáplálókör: 1,7 N.m - mellett csavaros áram - csavarhúzóval pozidriv No 2
• Kiegészítő érintkező összetétel: 1 NO + 1 NC
• Kiegészítő érintkezők típusa:
  • típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991
  • típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2
• Jelző áramkör frekvencia: 25...400 Hz
• Minimális kapcsolófeszültség: 17 V jelbemenet ENC_A, ENC_B, ENC_I
• Minimális kapcsolóáram: 5 mA jelbemenet ENC_A, ENC_B, ENC_I
• Szigetelési ellenállás: > 10 mOhm jelbemenet ENC_A, ENC_B, ENC_I esetén
• Átfedésmentes idő:
  • 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között
  • 1,5 ms gerjesztéskor NC és NO érintkező között

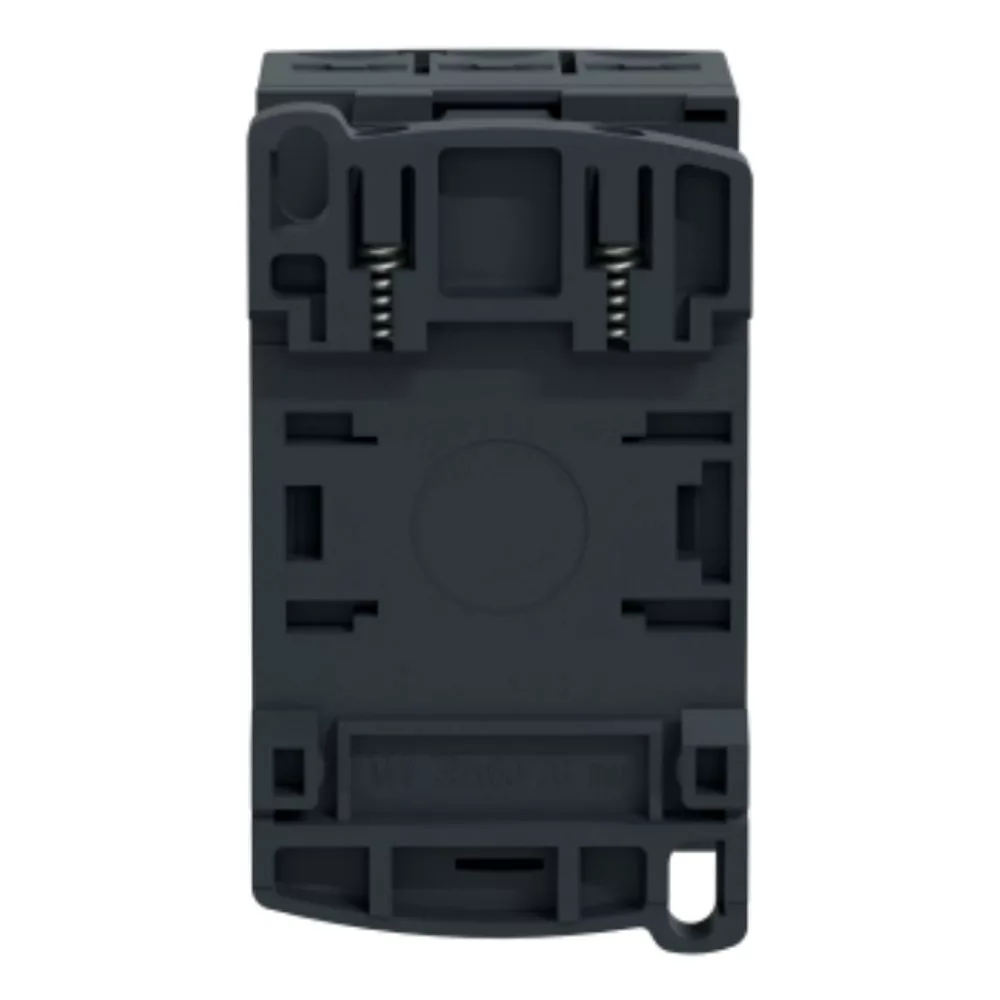

• Rögzítés: Lemez vagy panel szerelőkészlettel, Sín
• EAN kód: 3389110353075
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
