SCHNEIDER Kontaktor (mágnesk) 18A 7.5kW/400VAC-3 3-Z 230VAC 1-z 1-ny csavaros TeSys LC1D - LC1D18P5

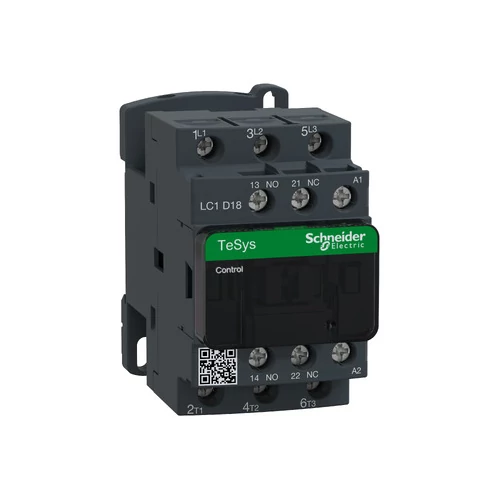

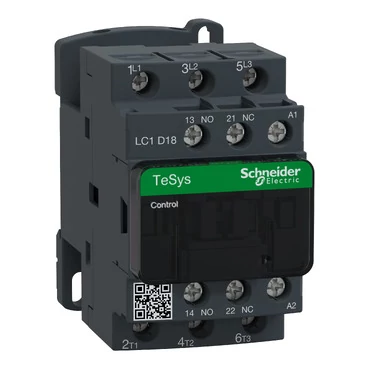

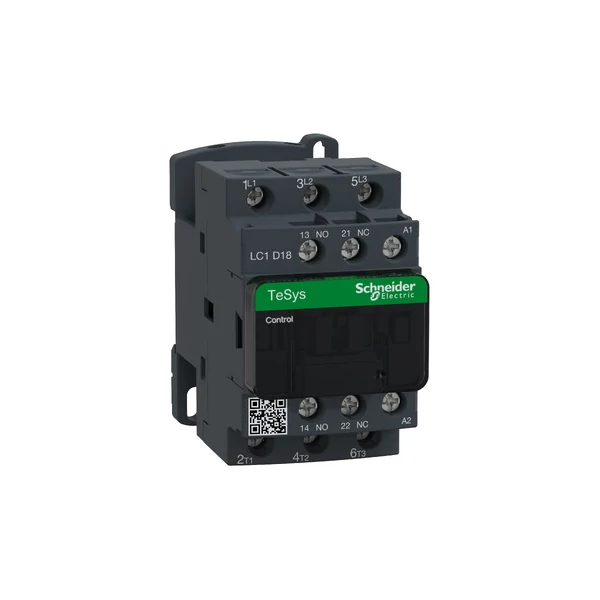

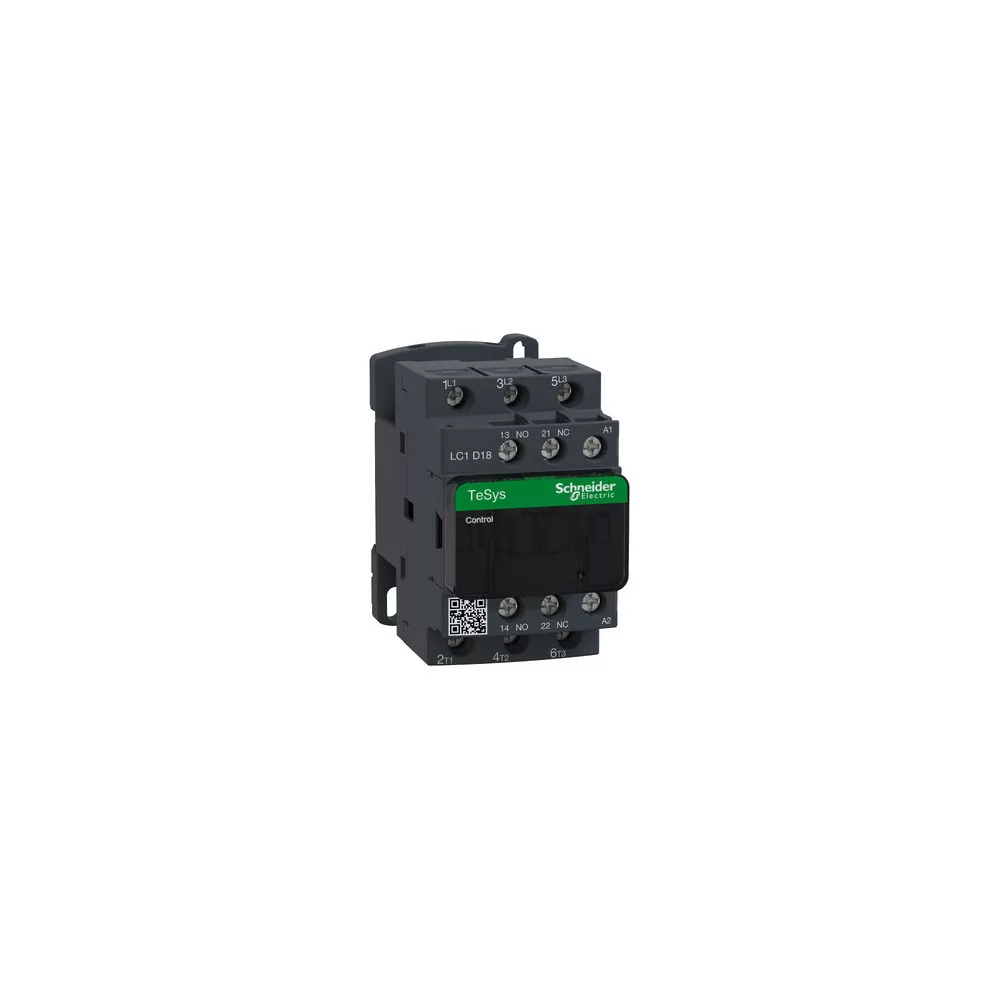

SCHNEIDER LC1D18P5 Mágneskapcsoló 7,5kW/18A 230VAC sé.: 1Z+1NY

Műszaki adatok:

Fő jellemzők:

• Termékválaszték: TeSys D mágneskapcsoló
• Termék vagy alkatrész típusa: Megszakító kontaktor
• Készülék rövid neve: LC1D
• Mágneskapcsoló alkalmazás: Motorvezérlés, Ellenálló töltés
• Felhasználási kategória: AC-1, AC-3e, AC-41, AC-4
• Pólusok megnevezése: 3P
• Ue névleges üzemi feszültség:
  • Betápláló áramkör: <= 690 V AC 50 Hz
  • Betápláló áramkör: <= 300 V DC
• Le névleges üzemi áram:
  • ​18 A (<60 °C-on) <= 440 V AC-3e esetén a betápláló áramkörhöz
  • 32 A (<60 °C-on) <= 440 V AC-1 esetén a betápláló áramkörhöz
  • 18 A (<60 °C-on) <= 440 V AC-4 esetén a betápláló áramkörhöz
• [Uc] vezérlőáramkör feszültsége: 230 V AC 50 Hz

Kiegészítő jellemzők:

• Motorteljesítmény kW:
  • 4 kW 220...240 V AC 50 Hz-en (AC-3e)
  • 7,5 kW 380...415 V AC 50 Hz-en (AC-3e)
  • 9 kW 415/440 V AC 50 Hz-en (AC-3e)
  • 10 kW 500 V AC 50 Hz-en (AC-3e)
  • 10 kW 660/690 V AC 50 Hz-en (AC-3e)
  • 4 kW 400 V AC 50 Hz-en (AC-41)
  • 4 kW 220...240 V AC 50 Hz-en (AC-4)
  • 7,5 kW 380...415 V AC 50 Hz-en (AC-4)
  • 9 kW 415/440 V AC 50 Hz-en (AC-4)
  • 10 kW 500 V AC 50 Hz-en (AC-4)
  • 10 kW 660/690 V AC 50 Hz-en (AC-4)
• Kompatibilitási kód: LC1D
• Pólus érintkező összetétel: 3 NEM
• védőfedél: -val, -vel
• Ith konvencionális termikus szabad levegő áram:
  • 10 A (60 °C-on) jelbemenet ENC_A, ENC_B, ENC_I
  • 32 A (60 °C-on) a betápláló áramkörhöz
• Irms névleges bekapcsolási teljesítmény:
  • 140 A AC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-5-1/1991 szabványnak megfelelően
  • 250 A DC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-5-1/1991 szabványnak megfelelően
  • 300 A 440 V-on az IEC 60947-1 szabványnak megfelelő betápláló áramkörhöz
• Névleges megszakítóképesség: 300 A 440 V-on az IEC 60947-1 szabványnak megfelelő betápláló áramkörhöz
• Icw névleges rövidzárlati kiállási áram:
  • 40 A 40 °C - 10 perc for betápláló áramkör
  • 84 A 40 °C - 1 perc for betápláló áramkör
  • 145 A 40 °C - 10 s betápláló áramkör esetén
  • 240 A 40 °C - 1 s a betápláló áramkörhöz
  • 100 A - 1 s jelbemenet ENC_A, ENC_B, ENC_I esetén
  • 120 A – 500 ms jelbemenet ENC_A, ENC_B, ENC_I esetén
  • 140 A – 100 ms jelbemenet ENC_A, ENC_B, ENC_I esetén
• Kapcsolt biztosíték méretezése:
  • 10 A gG jelbemenet ENC_A, ENC_B, ENC_I esetén az IEC 60947-5-1/1991 szabványnak megfelelően
  • 50 A gG at <= 690 V koordináció 1-es típus, koordináció for betápláló áramkör
  • 35 A gG at <= 690 V koordináció 2-es típus, koordináció for betápláló áramkör
• Átlagos impedancia: 2,5 mOhm - Ith 32 A 50 Hz betápláló áramkörhöz
• Teljesítményveszteség pólusonként: 0,8 W AC-3e, 2,5 W AC-1, 0,8 W AC-4
• Ui névleges szigetelési feszültség:
  • Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2
  • Betápláló áramkör: 600 V CSA-Ex tanúsítva
  • Betápláló áramkör: 600 V UL-Aex tanúsítva
  • Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-1
  • Jelbemenet ENC_A, ENC_B, ENC_I: 600 V CSA-Ex tanúsítva
  • Jelbemenet ENC_A, ENC_B, ENC_I: 600 V UL-Aex tanúsítva
• Túlfeszültség kategória: III
• Szennyezettségi fok: 3
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
• Biztonság megbízhatósági szintje:
  • B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
  • B10d = 2000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
• Mechanikai tartósság: 15 M ciklus
• Elektromos élettartam:
  • 1,65 M ciklus 18 A AC-3e Ue mellett <= 440 V
  • 1 M ciklus 32 A AC-1 Ue mellett <= 440 V
  • 1,65 M ciklus 18 A AC-4 Ue mellett <= 440 V
• Vezérlő áramkör típus: AC -50 Hz szabvány
• Tekercseléstechnológia: Beépített fojtó modul nélkül
• Vezérlőkör feszültség korlátok:
  • 0,3...0,6 Uc (-40…70 °C): kidobás AC 50 Hz
  • 0,8...1,1 Uc (-40…60 °C):működési AC 50 Hz
  • 1...1.1 Uc (60…70 °C):működési AC 50 Hz
• Bekapcsolási túláram VA-ban: 70 VA 50 Hz cos phi 0,75 (20 °C-on)
• Tartási áramfogyasztás VA-ban: 7 VA 50 Hz cos phi 0,3 (20 °C-on)
• Hőveszteség: 2…3 W 50 Hz-en
• Üzemidő: 12...22 ms zárul, 4...19 ms nyitás
• Üzemelési ráta: 3600 cikl/óra 60 °C-on
• Csatlakozás típusa:
  • Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvéggel
  • Vezérlő áramkör: csavaros csatlakozás 2 1…2,5 mm² - kábel merevség: rugalmas kábelvéggel
  • Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: tömör kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: tömör kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 1 1,5…6 mm² - kábel merevség: rugalmas kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 2 1,5…6 mm² - kábel merevség: rugalmas kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 1 1…6 mm² - kábel merevség: rugalmas kábelvéggel
  • Betápláló áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: rugalmas kábelvéggel
  • Betápláló áramkör: csavaros csatlakozás 1 1,5…6 mm² - kábel merevség: tömör kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 2 1,5…6 mm² - kábel merevség: tömör kábelvég nélkül
• Meghúzási nyomaték:
  • Betáplálókör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval Ø 6 mm-es lemez
  • Betáplálókör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval 2. sz. Philips
  • Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval Ø 6 mm-es lemez
  • Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval 2. sz. Philips
  • Vezérlőkör: 1,7 N.m - mellett csavaros áram - csavarhúzóval pozidriv No 2
  • Betáplálókör: 1,7 N.m - mellett csavaros áram - csavarhúzóval pozidriv No 2
• Kiegészítő érintkező összetétel: 1 NO + 1 NC
• Kiegészítő érintkezők típusa:
  • típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991
  • típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2
• Jelző áramkör frekvencia: 25...400 Hz
• Minimális kapcsolófeszültség: 17 V jelbemenet ENC_A, ENC_B, ENC_I
• Minimális kapcsolóáram: 5 mA jelbemenet ENC_A, ENC_B, ENC_I
• Szigetelési ellenállás: > 10 mOhm jelbemenet ENC_A, ENC_B, ENC_I esetén
• Átfedésmentes idő:
  • 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között
  • 1,5 ms gerjesztéskor NC és NO érintkező között
• Rögzítés: Sín, Lemez vagy panel szerelőkészlettel
• EAN kód: 3606489602727
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
