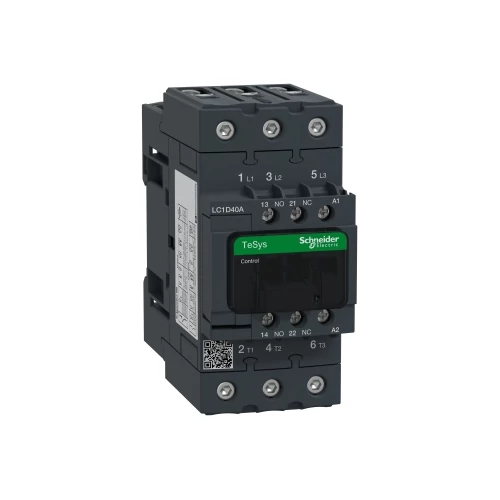

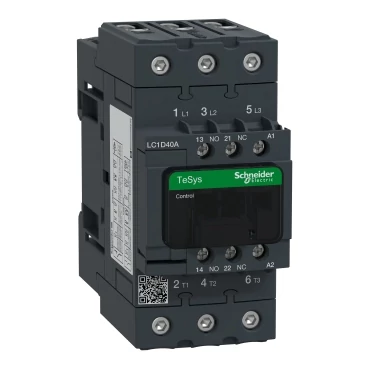

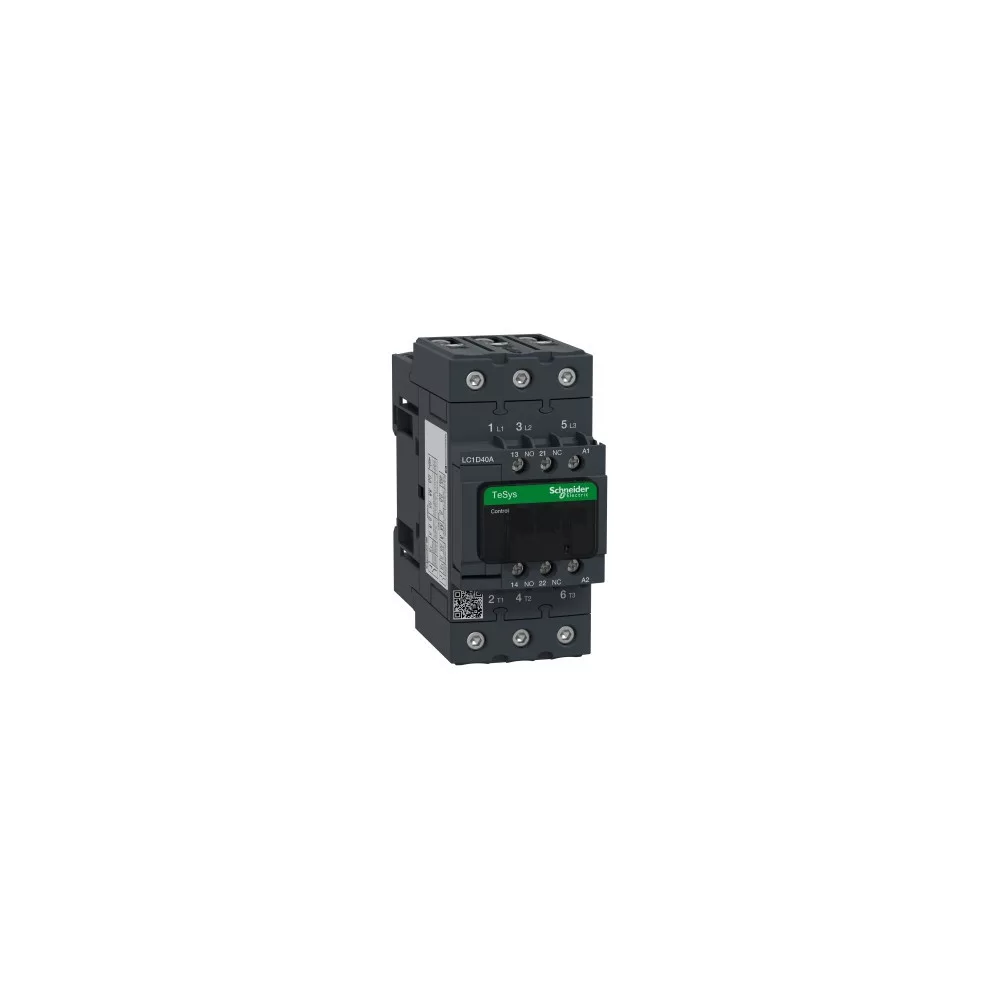

SCHNEIDER LC1D40AP7 Mágneskapcsoló 3P 18,5kW/40A 230VAC 1Z+1NY

52.675 Ft (41.477 Ft + ÁFA)

Menny.:db

Kosárba rakom

Gyártó:
Vonalkód:	3389119408400
Cikkszám:	LC1D40AP7
Elérhetőség:	1 db raktáron
Átlagos értékelés:	Nem értékelt
Szállítási díj:	2.068 Ft
Várható szállítás:	2025. április 23.
SCHNEIDER LC1D40AP7 Mágneskapcsoló 3P 18,5kW/40A 230VAC 1Z+1NY Műszaki adatok: Fő jellemzők: Termékcsalád: Thalassa, TeSys Deka Termékválaszték: TeSys D mágneskapcsoló Termék vagy alkatrész típusa: Megszakító kontaktor Készülék rövid neve: LC1D Mágneskapcsoló alkalmazás: Motorvezérlés, Ellenálló töltés Felhasználási kategória: AC-41, AC-1, AC-3e, AC-4 Pólusok megnevezése: 3P Ue névleges üzemi feszültség: Betápláló áramkör: <= 690 V AC 26 MHz...1 GHz Betápláló áramkör: <= 300 V DC Le névleges üzemi áram: 60 A (<60 °C-on) <= 440 V AC AC-1 esetén a betápláló áramkörhöz 40 A (<60 °C-on) <= 440 V AC-nál AC-3e a betápláló áramkörhöz 40 A (<60 °C-on) <= 440 V AC-4 AC-4 betápláló áramkör esetén [Uc] vezérlőáramkör feszültsége: 230 V AC 50/60 Hz Kiegészítő jellemzők: Motorteljesítmény kW: 18,5 kW 380...415 V AC 50/60 Hz-en (AC-3e) 11 kW 220...240 V AC 50/60 Hz-en (AC-3e) 22 kW, 415/440 V AC 50/60 Hz (AC-3e) 22 kW, 500 V AC 50/60 Hz (AC-3e) 30 kW 660/690 V AC 50/60 Hz-en (AC-3e) 9 kW 400 V AC 50/60 Hz-en (AC-41) 18,5 kW 380...415 V AC 50/60 Hz-en (AC-4) 11 kW 220...240 V AC 50/60 Hz-en (AC-4) 22 kW, 415/440 V AC 50/60 Hz (AC-4) 22 kW, 500 V AC 50/60 Hz (AC-4) 30 kW, 660/690 V AC 50/60 Hz (AC-4) Motorteljesítmény LE: 5 LE 230/240 V AC 50/60 Hz kétfázisú motorokhoz 10 LE 230/240 V AC 50/60 Hz 3 fázisú motorokhoz 30 LE 575/600 V AC 50/60 Hz 3 fázisú motorokhoz 10 LE 200/208 V AC 50/60 Hz 3 fázisú motorokhoz 3 LE 115 Veff AC 50/60 Hz kétfázisú motorokhoz 30 LE 460/480 V AC 50/60 Hz 3 fázisú motorokhoz Kompatibilitási kód: LC1D Pólus érintkező összetétel: 3 NEM Védőfedél: -val, -vel Ith konvencionális termikus szabad levegő áram: 10 A (60 °C-on) jelbemenet ENC_A, ENC_B, ENC_I 60 A (60 °C-on) a betápláló áramkörhöz Irms névleges bekapcsolási teljesítmény: 140 A AC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-5-1/1991 szabványnak megfelelően 250 A DC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-5-1/1991 szabványnak megfelelően 800 A 440 V-on az IEC 60947-1 szabványnak megfelelő betápláló áramkörhöz Névleges megszakítóképesség: 800 A 440 V-on az IEC 60947-1 szabványnak megfelelő betápláló áramkörhöz Icw névleges rövidzárlati kiállási áram: 320 A 40 °C - 10 s betápláló áramkör esetén 720 A 40 °C - 1 s a betápláló áramkörhöz 72 A 40 °C - 10 perc for betápláló áramkör 165 A 40 °C - 1 perc for betápláló áramkör 100 A - 1 s jelbemenet ENC_A, ENC_B, ENC_I esetén 120 A – 500 ms jelbemenet ENC_A, ENC_B, ENC_I esetén 140 A – 100 ms jelbemenet ENC_A, ENC_B, ENC_I esetén Kapcsolt biztosíték méretezése: 10 A gG jelbemenet ENC_A, ENC_B, ENC_I esetén az IEC 60947-5-1/1991 szabványnak megfelelően 80 A gG at <= 690 V koordináció 1-es típus, koordináció for betápláló áramkör 80 A gG at <= 690 V koordináció 2-es típus, koordináció for betápláló áramkör Átlagos impedancia: 1,5 m Ohm - Ith 60 A 50 Hz betápláló áramkörhöz Teljesítményveszteség pólusonként: 2,4 W AC-3e, 5,4 W AC-1, 2,4 W AC-4 Ui névleges szigetelési feszültség: Betápláló áramkör: 600 V CSA-Ex tanúsítva Betápláló áramkör: 600 V UL-Aex tanúsítva Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-1 Jelbemenet ENC_A, ENC_B, ENC_I: 600 V CSA-Ex tanúsítva Jelbemenet ENC_A, ENC_B, ENC_I: 600 V UL-Aex tanúsítva Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2 Túlfeszültség kategória: III Szennyezettségi fok: 3 [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak Biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 B10d = 2000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 Mechanikai tartósság: 6 M ciklus Elektromos élettartam: 1,4 M ciklus 60 A AC-1 Ue mellett <= 440 V 1,5 M ciklus 40 A AC-3e Ue mellett <= 440 V 1,5 M ciklus 40 A AC-4 Ue mellett <= 440 V Vezérlő áramkör típus: AC -50/60 Hz szabvány Tekercseléstechnológia: Beépített fojtó modul nélkül Vezérlőkör feszültség korlátok: 0,3...0,6 Uc -40…70 °C kidobás AC 50/60 Hz 0,8...1,1 Uc -40…60 °C működési AC 50 Hz 0,85...1,1 Uc -40…60 °C működési AC 60 Hz 1...1.1 Uc 60…70 °C működési AC 50/60 Hz Bekapcsolási túláram VA-ban: 140 VA 60 Hz cos phi 0,75 (20 °C-on) 160 VA 50 Hz cos phi 0,75 (20 °C-on) Tartási áramfogyasztás VA-ban: 13 VA 60 Hz cos phi 0,3 (20 °C-on) 15 VA 50 Hz cos phi 0,3 (20 °C-on) Hőveszteség: 4…5 W 50/60 Hz-en Üzemidő: 4...19 ms nyitás, 12...26 ms zárul Üzemelési ráta: 3600 cikl/óra 60 °C-on Csatlakozás típusa: Vezérlő áramkör: csavaros csatlakozás 2 1…2,5 mm² - kábel merevség: rugalmas kábelvéggel Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: rugalmas kábelvég nélkül Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: rugalmas kábelvéggel Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevség: tömör kábelvég nélkül Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevség: tömör kábelvég nélkül Betápláló áramkör: csavaros csatlakozók 1 1…35 mm² - kábel merevség: rugalmas kábelvég nélkül Betápláló áramkör: csavaros csatlakozók 2 1…25 mm² - kábelmerevség: rugalmas kábelvég nélkül Betápláló áramkör: csavaros csatlakozók 1 1…35 mm² - kábelmerevség: rugalmas kábelvéggel Betápláló áramkör: csavaros csatlakozók 2 1…25 mm² - kábelmerevség: rugalmas kábelvéggel Betápláló áramkör: csavaros csatlakozók 1 1…35 mm² - kábel merevség: tömör kábelvég nélkül Betápláló áramkör: csavaros csatlakozók 2 1…25 mm² - kábel merevség: tömör kábelvég nélkül Meghúzási nyomaték: Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval Ø 6 mm-es lemez Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás - csavarhúzóval 2. sz. Philips Betápláló áramkör: 8 N.m - mellett Everlink saru - kábel 25…35 mm² hatszögű 4 mm Betápláló áramkör: 5 N.m - mellett Everlink saru - kábel 1…25 mm² hatszögű 4 mm Vezérlőkör: 1,7 N.m - mellett csavaros áram - csavarhúzóval pozidriv No 2 Betáplálókör: 2,5 N.m - mellett csavaros áram - csavarhúzóval pozidriv No 2 Kiegészítő érintkező összetétel: 1 NO + 1 NC Kiegészítő érintkezők típusa: típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991 típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2 Jelző áramkör frekvencia: 25...400 Hz Minimális kapcsolófeszültség: 17 V jelbemenet ENC_A, ENC_B, ENC_I Minimális kapcsolóáram: 5 mA jelbemenet ENC_A, ENC_B, ENC_I Szigetelési ellenállás: > 10 mOhm jelbemenet ENC_A, ENC_B, ENC_I esetén Átfedésmentes idő: 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között 1,5 ms gerjesztéskor NC és NO érintkező között Rögzítés: Sín, Lemez vagy panel szerelőkészlettel EAN kód: 3389119408400 Gyártó: SCHNEIDER A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !

Leírás és Paraméterek

Leírás:

3pólusú Everlink mágneskapcsoló (AC3, 400V 40A), tek. 230V AC 50/60Hz

Környezet:

Szabványok:
- EN 60947-5
- EN 60947-5-1 C függelék
- IEC 60947-4-1 § 7-2-1-5-2
- IEC 60947-5-1/1991
- CSA C22.2 14. sz
- UL 60947-4-1
- IEC 60335-2-40:JJ melléklet
- UL 60335-2-40:JJ. melléklet
- IEC 60337-1: 30.2. szakasz
Terméktanúsítványok: CCC, UL-Aex, CCC, CSA-Ex, CE, UKR
Tengeri GL híd: EAC
IP védettségi szint: IP20 előlap megfelel MSZ EN 60529
Védőkezelés: TH kérésre megfelel IEC 60068-2-30
Éghajlati ellenállóképesség:
- megfelel IACS E10 nedves hőnek kitett
- megfelel IEC 60947-1 melléklet Q D kategória nedves hőnek kitett
Engedélyezhető környezeti levegő hőmérséklet az eszköz körül: -40…60 °C, 60…70 °C csökkenéssel
Üzemi magasság: 0...3000 m
Tűzellenállási képesség: 850 °C megfelel az IEC 60695-2-1 szabványnak
Égésgátlás: V1 megfelel az UL 94-nek
Mechanikai hibatűrési képesség:
- Rezgések mágneskapcsoló nyitva (2 Gn vízszintes, 1 Gn függőleges)
- Rezgések mágneskapcsoló bekapcsolt, X irányban (4 Gn, 5...300 Hz)
- Ütések mágneskapcsoló bekapcsolt, X irányban (15 Gn 11 ms-ig)
- Ütések mágneskapcsoló nyitva (10 Gn 11 ms-ig)
Magasság: 122 mm
Szélesség: 55 mm
Mélység: 120 mm
Nettó súly: 0,85 kg

Fenntarthatóság: Átláthatóság Megfelel az RoHS/REACh előírásoknak Green Premium Fenntarthatósági-média

A Green PremiumTM címke a Schneider Electric azzal kapcsolatos elkötelezettségét jelképezi, hogy környezetvédelmi szempontból kategóriaelső termékeket biztosítson. A Green Premium biztosítja a legújabb szabályozásoknak való megfelelőséget, a környezeti hatásokkal kapcsolatos átláthatóságot, valamint a termékek újrahasznosíthatóságát és alacsony CO2-kibocsátását.

További információ:

REACh rendelet
REACh nyilatkozat
EU RoHS irányelv

Megfelelőség:

EU RoHS nyilatkozat
Kínai RoHS rendelet
Kínai RoHS nyilatkozat
A Kínai RoHS rendelet hatályán kívül eső termék. Az anyagok feltüntetése tájékoztató jellegű.

Környezetvédelmi közzététel:

WEEE

A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.
