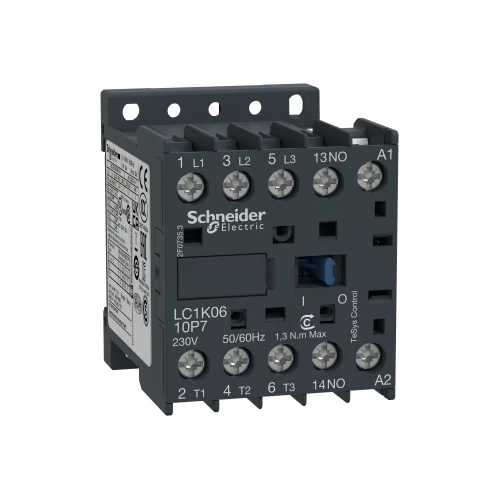

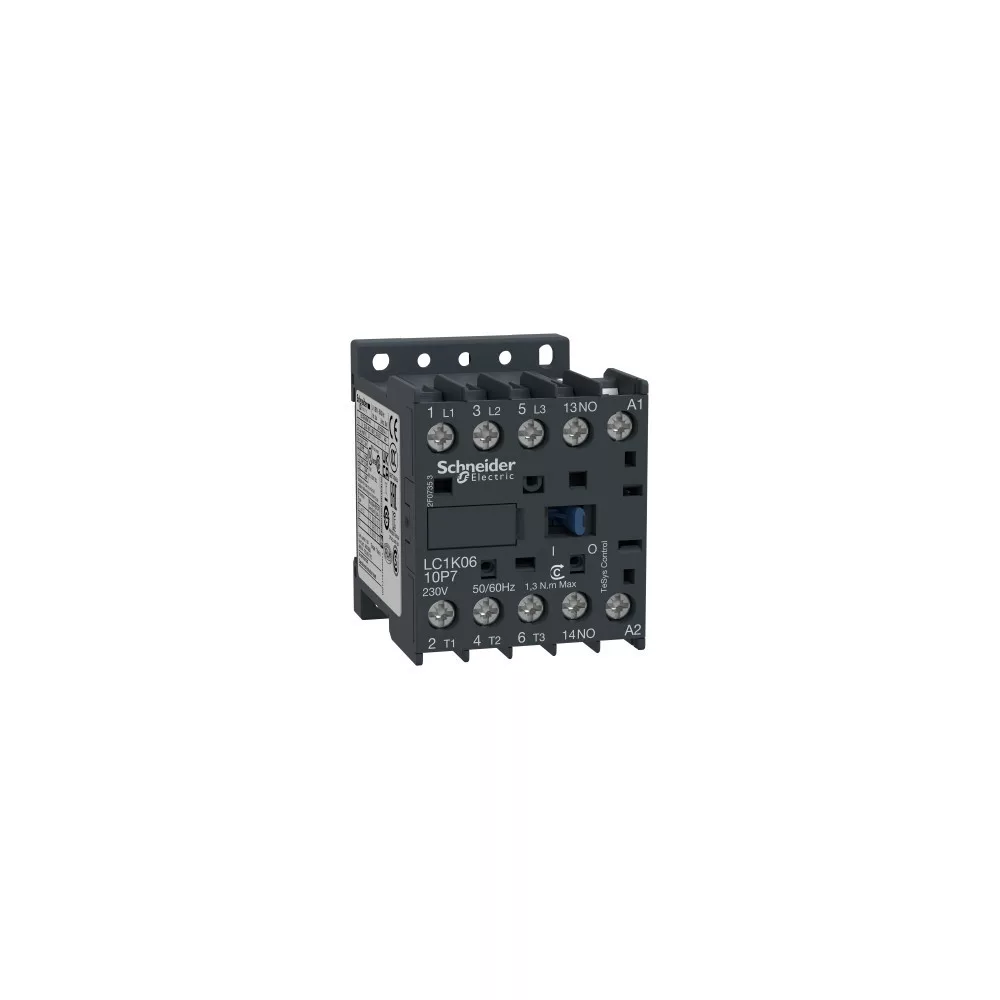

SCHNEIDER Mágneskapcsoló 3P 2,2KW/6A fesz:230VAC sé: 1Z - LC1K0610P5

SCHNEIDER LC1K0610P5 Mágneskapcsoló 3P 2,2KW/6A fesz:230VAC sé: 1Z

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Thalassa
• Termék vagy alkatrész típusa: Megszakító kontaktor
• Készülék rövid neve: LC1K
• Készülék alkalmazása: Vezérlés
• Mágneskapcsoló alkalmazás: Motorvezérlés

Kiegészítő jellemzők:

• Felhasználási kategória: AC-3e, AC-4, AC-41
• Pólusok megnevezése: 3P
• Teljesítménypólus érintkezők összetétele: 3 NEM
• Ue névleges üzemi feszültség:
  • Betápláló áramkör: <= 690 V AC <= 400 Hz
  • Jelbemenet ENC_A, ENC_B, ENC_I: <= 690 V AC <= 400 Hz
• Le névleges üzemi áram:
  • 6 A (<60 °C-on) <= 440 V AC-nál AC-3e a betápláló áramkörhöz
  • 6 A (<60 °C-on) <= 440 V AC-4 AC-4 betápláló áramkörhöz
• Vezérlő áramkör típus: AC -50 Hz
• Vezérlőkör feszültség: 230 V AC 50 Hz
• Motorteljesítmény kW:
  • 1,5 kW -220...240 V AC 50/60 Hz AC-3e
  • 2,2 kW -380...415 V AC 50/60 Hz AC-3e
  • 3 kW -440 V AC 50/60 Hz AC-3e
  • 1,5 kW -220...240 V AC 50/60 Hz AC-4
  • 2,2 kW -380...415 V AC 50/60 Hz AC-4
  • 3 kW -440 V AC 50/60 Hz AC-4
  • 1,5 kW -220...240 V AC 50/60 Hz AC-41
  • 2,2 kW -380...415 V AC 50/60 Hz AC-41
  • 3 kW -440 V AC 50/60 Hz AC-41
• Kiegészítő érintkező összetétel: 1 NEM
• [Uimp] névleges lökő-feszültség állóság: 8 kV
• Túlfeszültség kategória: III
• Ith konvencionális termikus szabad levegő áram:
  • 20 A (60 °C-on) a betápláló áramkörhöz
  • 10 A (50 °C-on) jelbemenet ENC_A, ENC_B, ENC_I
• Irms névleges bekapcsolási teljesítmény:
  • 110 A AC betápláló áramkörhöz az IEC 60947-1 szabványnak megfelelően
  • 110 A AC jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-1 szabványnak megfelelően
• Névleges megszakítóképesség:
  • 110 A 220...240 V-on az IEC 60947-1 szabványnak megfelelően
  • 110 A 380...415 V-on az IEC 60947-1 szabványnak megfelelően
  • 110 A 415 V-on az IEC 60947-1 szabványnak megfelelően
  • 110 A 440 V-on az IEC 60947-1 szabványnak megfelelően
  • 80 A 500 V-on az IEC 60947-1 szabványnak megfelelően
  • 70 A 660/690 V-on az IEC 60947-1 szabványnak megfelelően
• Lcw névleges rövidzárlati kiállási áram:
  • 90 A 50 °C - 1 s a betápláló áramkörhöz
  • 85 A 50 °C - 5 s a betápláló áramkörhöz
  • 80 A 50 °C - 10 s a betápláló áramkörhöz
  • 60 A 50 °C - 30 s betápláló áramkör esetén
  • 45 A 50 °C - 1 perc for betápláló áramkör
  • 40 A 50 °C - 3 perc for betápláló áramkör
  • 20 A 50 °C - >= 15 perc betápláló áramkör esetén
  • 80 A - 1 s jelbemenet ENC_A, ENC_B, ENC_I esetén
  • 90 A – 500 ms jelbemenet ENC_A, ENC_B, ENC_I esetén
  • 110 A – 100 ms jelbemenet ENC_A, ENC_B, ENC_I esetén
• Kapcsolt biztosíték méretezése:
  • 25 A gG <= 440 V-nál a betápláló áramkörhöz
  • 25 AM for betápláló áramkör
  • 10 A gG jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-1 szabványnak megfelelően
  • 10 A gG jelbemenethez ENC_A, ENC_B, ENC_I a VDE 0660-102 szabványnak megfelelően
• Átlagos impedancia: 3 mOhm - Ith 20 A 50 Hz betápláló áramkörhöz
• Ui névleges szigetelési feszültség:
  • Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2
  • Betápláló áramkör: 600 V megfelel UL 60947-4-1
  • Betápláló áramkör: 600 V megfelel CSA C22.2 No 60947-4-1
  • Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2
  • Jelbemenet ENC_A, ENC_B, ENC_I: 600 V megfelel UL 60947-4-1
  • Jelbemenet ENC_A, ENC_B, ENC_I: 600 V megfelel CSA C22.2 No 60947-4-1
• Szigetelési ellenállás: > 10 mOhm jelbemenet ENC_A, ENC_B, ENC_I esetén
• Bekapcsolási túláram VA-ban: 30 VA (20 °C-on)
• Tartási áramfogyasztás VA-ban: 4,5 VA (20 °C-on)
• Hőveszteség: 1,3 W
• Vezérlőkör feszültség korlátok:
  • Működési: 0,8...1,15 Uc (<50 °C-on)
  • Kidobás: >= 0,20 Uc (<50 °C-on)
• Csatlakozás típusa:
  • Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör
  • Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 1 kábel 0,34…2,5 mm²rugalmas kábelvéggel
  • Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör
  • Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel
• Üzemelési ráta: 3600 cikl/óra
• Kiegészítő érintkezők típusa: típus pillanatnyi 1 NO
• Jelző áramkör frekvencia: <= 400 Hz
• Minimális kapcsolóáram: 5 mA jelbemenethez ENC_A, ENC_B, ENC_I
• Minimális kapcsolófeszültség: 17 V jelbemenet ENC_A, ENC_B, ENC_I
• Rögzítés: Sín, Lemez vagy panel szerelőkészlettel
• Meghúzási nyomaték:
  • 0,8…1,3 N.m - mellett csavaros csatlakozás 2. sz. Philips
  • 0,8…1,3 N.m - mellett csavaros csatlakozás Ø 6 mm-es lemez
  • 0,8…1,3 N.m - mellett csavaros csatlakozás pozidriv No 2
• Üzemidő:
  • 10...20 ms tekercs áramtalanítás és NO nyitás
  • 10...20 ms tekercs feszültség alá helyezés és NO zárás
• Biztonság megbízhatósági szintje:
  • B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
  • B10d = 2000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
• Nem átlapoló távolság: 0,5 mm
• Mechanikai tartósság: 10 M ciklus
• Elektromos élettartam:
  • 1,3 M ciklus 6 A AC-3e Ue mellett <= 440 V
  • 1,3 M ciklus 6 A AC-4 Ue mellett <= 440 V
  • 0,05 M ciklus 36 A AC-41 Ue mellett <= 440 V
• Mechanikai hibatűrési képesség:
  • Ütések mágneskapcsoló bekapcsolt, Y irányban: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések mágneskapcsoló bekapcsolt, Z irányban: 15 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések mágneskapcsoló nyitó: 15 Gn 11 ms-ig megfelel IEC 60068-2-27, Ea tesztek
  • Ütések mágneskapcsoló kikapcsolt, Y irányban: 6 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések nyitott kontaktor Z tengelyen: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Ütések érintkezők és elektródák a betáplálástól: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek
  • Rezgések mágneskapcsoló bekapcsolt, X irányban: 4 Gn, 5...300 Hz megfelel IEC 60068-2-6
  • Rezgések mágneskapcsoló kikapcsolt, X irányban: 2 Gn vízszintes, 1 Gn függőleges megfelelő IEC 60068-2-6
• Magasság: 58 mm
• Szélesség: 45 mm
• Mélység: 57 mm
• Nettó súly: 0,18 kg
• EAN kód: 3606489602369
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
