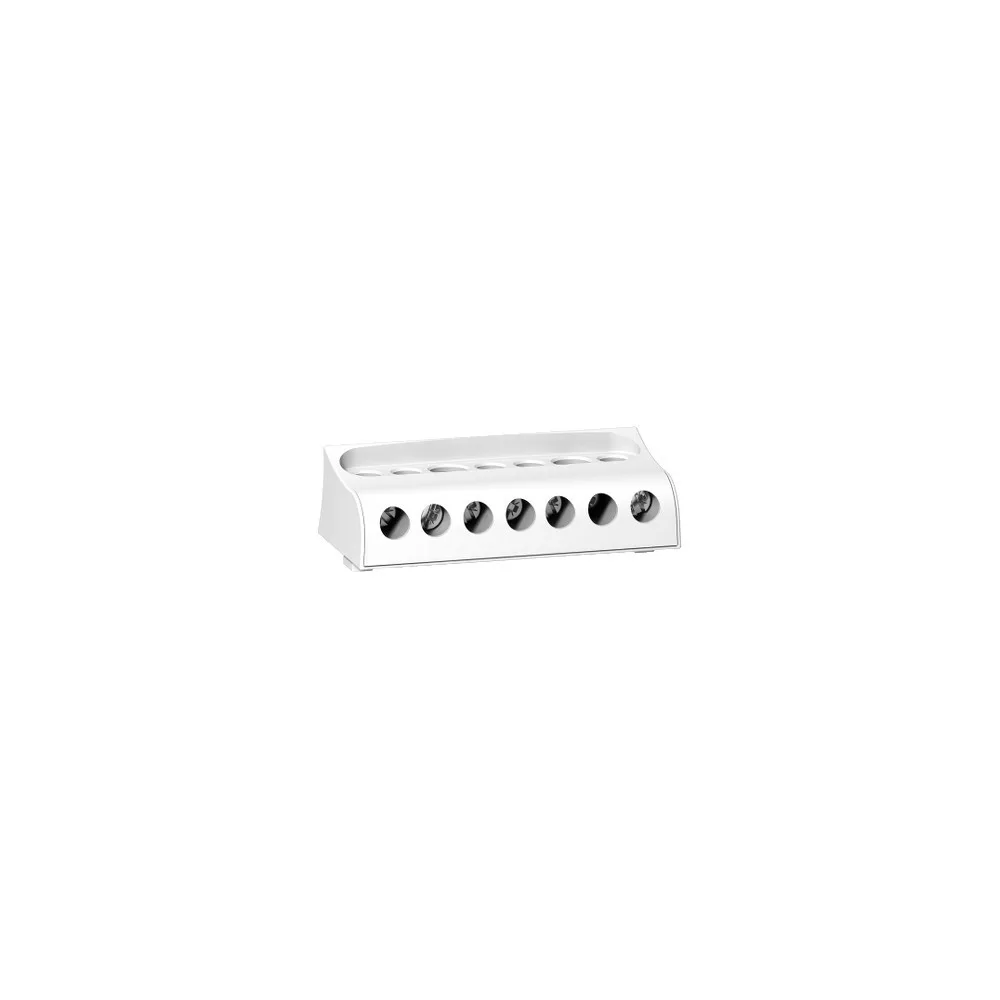

SCHNEIDER Csavaros sorkapocs elosztó blokk, 100A 4P - LGYN1007

SCHNEIDER LGYN1007 Csavaros sorkapocs elosztó blokk, 100A 4P

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Linergia
• Termék neve: Linergy DX
• Termék vagy alkatrész típusa: Bővítőmodul
• Kollektoros gyűjtősín, elosztó sorkapocs tartozék típusa: Nullavezeték
• Pólusok megnevezése: 1N
• Kiegészítő / különálló alkatrészkategória: Csatlakozó tartozékok

Kiegészítő jellemzők:

• Elosztóblokk kimenetek: 7 lyuk
• Rögzítés: Közvetlen szerelés reteszelőrudakra
• Szerelési mód: Csavarozható
• Ue névleges üzemi feszültség: 230 V AC Fázis/nulla
• Le névleges üzemi áram: 100 A -40 °C
• Ui névleges szigetelési feszültség: 500 V AC
• [Uimp] névleges lökő-feszültség állóság: 8 kV megfelel az EN/IEC 61439-5 szabványnak
• Icw névleges rövidzárlati kiállási áram: 3,5 kA esetén 1 s
• Ipk szabályozott csúcs kiállási áram: 20 kA
• Sín hossza: 70 mm
• 9 mm-es osztások: 7
• 18 mm távolságra: 3,5
• Magasság: 20 mm
• Szélesség: 70 mm
• Mélység: 35 mm
• Nettó súly: 63 g
• Csatlakozás típusa:
  • Tápfeszültség áramkör: csavaros bekötés 2 kábel 2,5…25 mm² merev
  • Tápfeszültség áramkör: csavaros bekötés 2 kábel 1,5…16 mm² rugalmas kábelvéggel
  • Terjesztés: csavaros bekötés 5 kábel 1,5…16 mm² merev
  • Terjesztés: csavaros bekötés 5 kábel 1,5…10 mm² rugalmas kábelvéggel
• Meghúzási nyomaték:
  • Tápfeszültség áramkör: 2 N.m PZ2 csavarhúzó 7,5 mm
  • Tápfeszültség áramkör: 2 N.m lapos csavarhúzó 7,5 mm
  • Terjesztés: 2 N.m PZ2 csavarhúzó 5,5 mm
  • Terjesztés: 2 N.m lapos csavarhúzó 5,5 mm
• Tartománykompatibilitás: Kompakt
• EAN kód: 3606480542121
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
