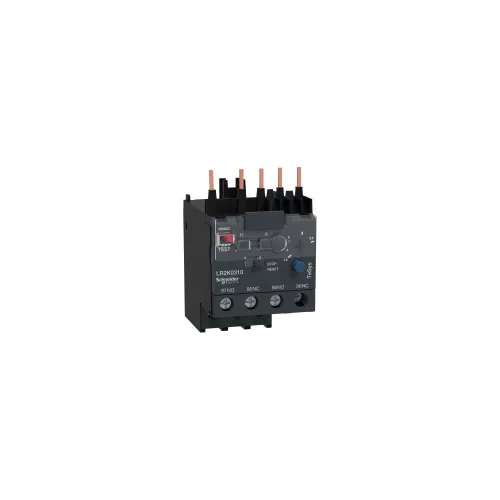

SCHNEIDER Hőkioldó 2,6-3,7A - LR2K0310

SCHNEIDER LR2K0310 Hőkioldó 2,6-3,7A

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: Thalassa
• Termék neve: TeSys LS1
• Termék vagy alkatrész típusa: Differenciális túlterhelésrelé
• Készülék rövid neve: LR3D
• Reléalkalmazás: Motorvédelem
• Termék kompatibilitása: LC7K, LP1K, LP4K, LC1K
• Hálózat típusa: DC, AC
• Túlterhelés kapcsolási osztály: 10A osztály megfelel IEC 60947-4-1 § 7-2-1-5-2
• Termikus védelem beállítási tartomány: 2,6…3,7 A
• Ui névleges szigetelési feszültség:
  • Betápláló áramkör: 690 V megfelel BS 5424
  • Betápláló áramkör: 690 V megfelel IEC 60947-1
  • Betápláló áramkör: 750 V megfelel VDE 0113
  • Betápláló áramkör: 600 V megfelel CSA C22.2 No 14

Kiegészítő jellemzők:

• Hálózati frekvencia: <= 400 Hz
• Szerelési támogatás: Védőrelé alatt
• Lemez vagy panel szerelőkészlettel, közdarabokkal, Sín, közdarabokkal
• Kiegészítő érintkező összetétel: 1 NO + 1 NC
• Ith konvencionális termikus szabad levegő áram: 6 A esetén jelbemenet ENC_A, ENC_B, ENC_I
• Ue névleges üzemi feszültség:
  • <= 690 V esetén betápláló áramkör
  • 6 V AC-15: B300 esetén jelbemenet ENC_A, ENC_B, ENC_I
  • 250 V DC DC-14 esetén jelbemenet ENC_A, ENC_B, ENC_I
• Kapcsolt biztosíték méretezése:
  • 6 A gG jelbemenethez ENC_A, ENC_B, ENC_I a VDE 0660-102 szabványnak megfelelően
  • 6 A gG jelbemenethez ENC_A, ENC_B, ENC_I az IEC 60947-1 szabványnak megfelelően
• [Uimp] névleges lökő-feszültség állóság: 6 kV
• Teljesítmény veszteség pólusonként: 2 W
• Fázis meghibásodási érzékenység: Igen megfelel IEC 60947-4-1 § 7-2-1-5-2
• Helyi jelzés: Szétkapcsolásjelző (sárga)
• Vezérlés típusa:
  • Piros nyomógomb: kioldás teszt funkció
  • Kék nyomógomb: stop és kézi visszaállítás (nullázás)
• Választókapcsoló, 2 állásos: kézi vagy automatikus visszaállítás
• Csatlakozás típusa:
  • Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör
  • Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör
  • Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas nélkül
  • Csavaros csatlakozás 1 kábel 0,34…2,5 mm²rugalmas kábelvéggel
  • Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel
• Meghúzási nyomaték:
  • 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips
  • 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez
  • 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2
• Magasság: 58 mm
• Szélesség: 45 mm
• Mélység: 65 mm
• Nettó súly: 0,145 kg
• EAN kód: 3389110230444
• Gyártó: SCHNEIDER
