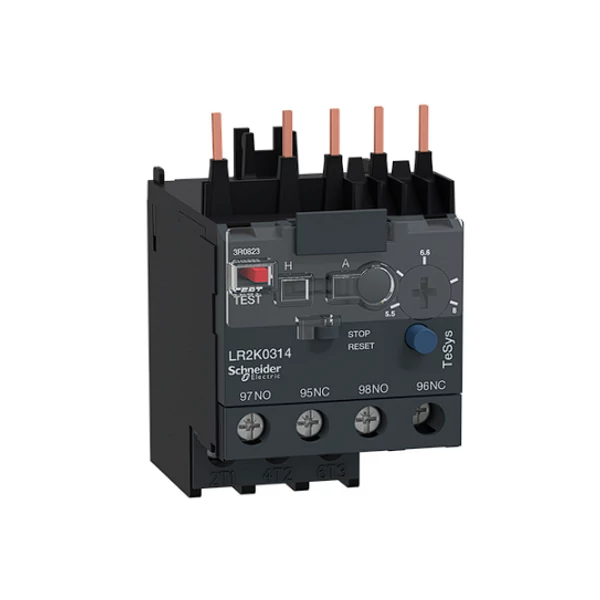

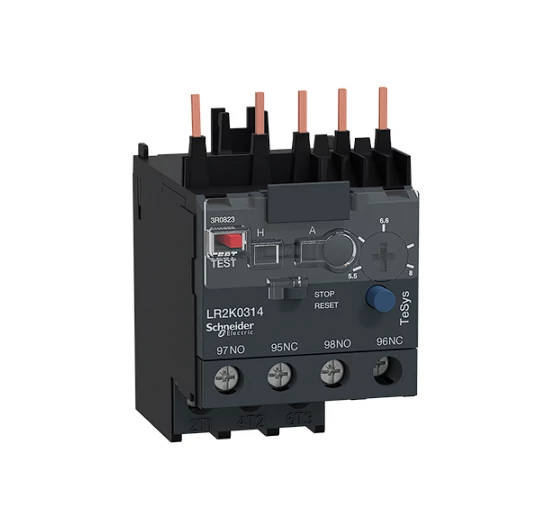

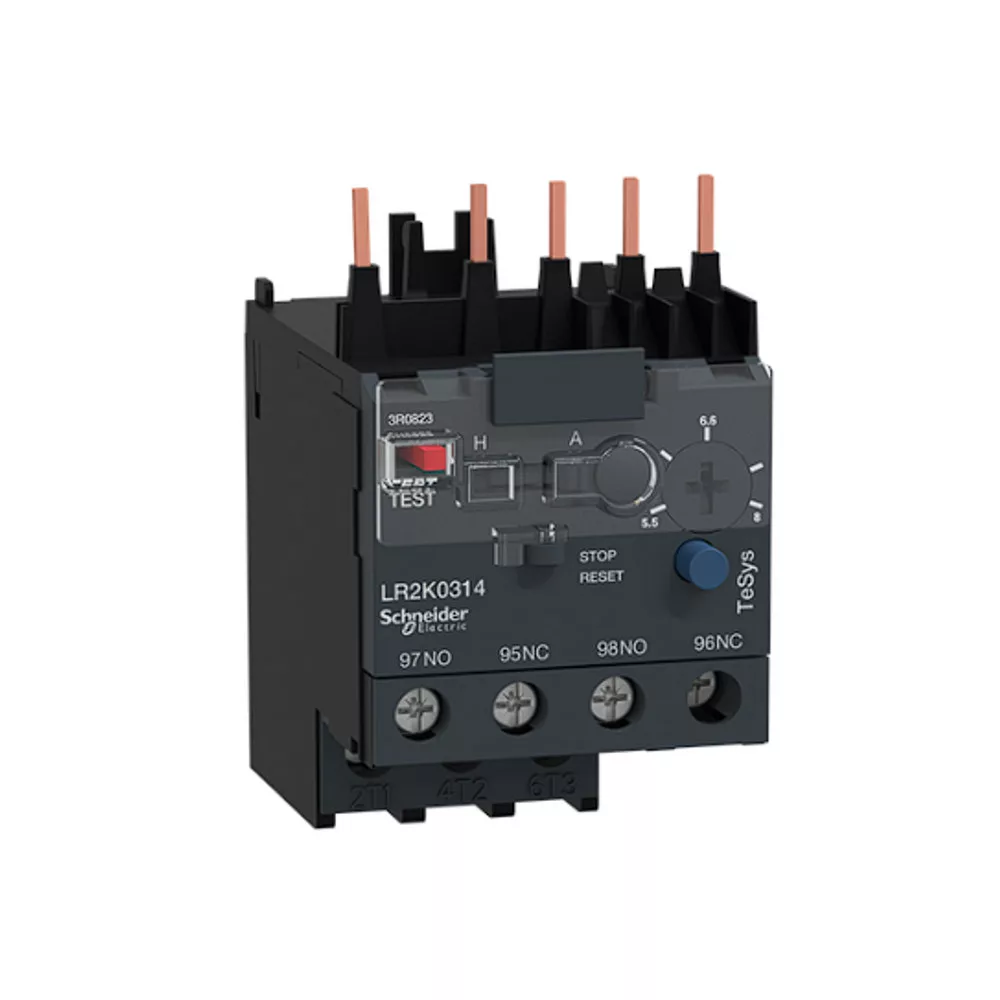

SCHNEIDER LR2K0314 Motorvédő relé (hőkioldó) 5.5-8A 1-ny 1-z ráépíthető/önállóan szerelhető TeSys

10.445 Ft (8.225 Ft + ÁFA)

Menny.:db

Kosárba rakom

Gyártó cikkszám:	LR2K0314
Cikkszám:	LR2K0314
Elérhetőség:	1 db raktáron
Átlagos értékelés:	Nem értékelt
Vonalkód:	3389110230574
Várható szállítás:	2026. április 22.
Szállítási díj:	2.068 Ft
Szerezhető hűségpontok:	105
Gyártó:
SCHNEIDER LR2K0314 Motorvédő relé (hőkioldó) 5.5-8A 1-ny 1-z ráépíthető/önállóan szerelhető TeSys Műszaki adatok: Termékcsalád: Thalassa Terméknév: TeSys LS1 Termék vagy alkatrész típusa: Differenciális túlterhelésrelé Készülék rövid neve: LR3D Relé alkalmazása: Motorvédelem Termékkompatibilitás: LC7K, LC1K, LP4K, LP1K Hálózat típusa: DC, AC Túlterhelés kapcsolási osztály: 10A osztály megfelel IEC 60947-4-1 § 7-2-1-5-2 Termikus védelem beállítási tartomány: 5,5…8 A Ui névleges szigetelési feszültség: Betápláló áramkör: 690 V megfelel BS 5424 Betápláló áramkör: 690 V megfelel IEC 60947-1 Betápláló áramkör: 750 V megfelel VDE 0113 Betápláló áramkör: 600 V megfelel CSA C22.2 No 14 Kiegészítő jellemzők: Hálózat frekvenciája: <= 400 Hz Rögzítő támogatás: Védőrelé alatt Lemez vagy panel szerelőkészlettel, közdarabokkal: Sín, közdarabokkal Segérintkezők összetétele: 1 NO + 1 NC Ith konvencionális termikus szabad levegő áram: 6 A esetén jelbemenet ENC_A, ENC_B, ENC_I Ue névleges üzemi feszültség: <= 690 V esetén betápláló áramkör 6 V AC-15: B300 esetén jelbemenet ENC_A, ENC_B, ENC_I 250 V DC DC-14 esetén jelbemenet ENC_A, ENC_B, ENC_I Kapcsolódó biztosíték névleges értéke: 6 A gG jelbemenethez ENC_A, ENC_B, ENC_I megfelel VDE 0660-102 6 A gG jelbemenethez ENC_A, ENC_B, ENC_I megfelel IEC 60947-1 [Uimp] névleges lökő-feszültség állóság: 6 kV Teljesítmény veszteség pólusonként: 2 W Fázis meghibásodási érzékenység: Igen megfelel IEC 60947-4-1 § 7-2-1-5-2 Helyi jelzés: Szétkapcsolásjelző (sárga) Vezérlés típusa: Piros nyomógomb: kioldás teszt funkció Kék nyomógomb: stop és kézi visszaállítás (nullázás) választókapcsoló, 2 állásos: kézi vagy automatikus visszaállítás Kapcsolatok – sorkapcsok: Csavaros csatlakozás 1 kábel 1,5…4 mm²tömör Csavaros csatlakozás 2 kábel 1,5…4 mm²tömör Csavaros csatlakozás 1 kábel 0,75…4 mm²rugalmas kábelvég nélkül Csavaros csatlakozás 2 kábel 0,75…4 mm²rugalmas kábelvég nélkül Csavaros csatlakozás 1 kábel 0,34…2,5 mm²rugalmas kábelvéggel Csavaros csatlakozás 2 kábel 0,34…1,5 mm²rugalmas kábelvéggel Meghúzási nyomaték: 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez 1,3 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2 Magasság: 58 mm Szélesség: 45 mm Mélység: 65 mm Nettó súly: 0,145 kg Környezet: Szabványok: VDE 0660-102, NF C 68-102, IEC 60947-1, BS 5424 Terméktanúsítványok: UL-Aex, CSA-Ex, UKR Védőkezelés: TC/TH megfelel IEC 60068-1, TC/TH megfelel a DIN 50016 szabványnak IP védettségi fokozat: IP2X megfelel az MSZ EN 60529 szabványnak A környezeti levegő hőmérséklete a működéshez: -20…55 °C hőmérséklettel járó jellemzőromlás nélkül megfelel IEC 60947-1 -30…60 °C csökkenéssel megfelel az IEC 60947-1 Tárolási környezeti levegő hőmérséklet: -40…70 °C Üzemi magasság: 2000 m hőmérséklettel járó jellemzőromlás nélkül Tűzállóság: 850 °C megfelel az IEC 60695-2-1 szabványnak Lángállóság: V1 megfelel az UL 94-nek, Követelmény 2 megfelel NF F 16-102, Követelmény 2 megfelel NF vagy DIN Mechanikai hibatűrési képesség: Ütések nincs hibaelőidéző feszültség: 10 Gn for 11 ms megfelel IEC 60068-2-27, Ea tesztek Ütések NC érintkező: 10 Gn 11 ms-ig megfelel IEC 60068-2-27, Ea tesztek Rezgések nincs hibaelőidéző feszültség: 2 Gn vízszintes, 1 Gn függőleges megfelelő IEC 60068-2-6 Rezgések NC érintkező: 2 Gn vízszintes, 1 Gn függőleges megfelelő IEC 60068-2-6 Gyártó: SCHNEIDER A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !

Leírás és Paraméterek

Leírás:

A Schneider Electric LR2K0314 motorvédő relé a TeSys termékcsalád részeként megbízható megoldást nyújt kis- és közepes teljesítményű villanymotorok túlterhelés elleni védelmére. A készülék hőkioldó elven működik, így a motor áramfelvétele alapján, időarányosan reagál a túlterhelési állapotokra, hatékonyan megelőzve a motor károsodását és élettartamának csökkenését. Az állítható kioldási áramtartomány 5,5 és 8 amper között teszi lehetővé a pontos illesztést az adott motor névleges áramához, ami növeli az üzembiztonságot és csökkenti a téves leoldások kockázatát.
A relé egy nyitó és egy záró segédérintkezővel rendelkezik, amelyek visszajelzésre, vezérlési vagy biztonsági áramkörökbe történő bekötésre használhatók. Kialakítása lehetővé teszi, hogy közvetlenül Schneider kontaktorra ráépíthető legyen, de igény esetén önállóan, külön szerelve is alkalmazható. A kompakt méret és az egységes TeSys rendszerbe illeszkedő mechanikai kialakítás egyszerű és gyors szerelést biztosít.
A Schneider LR2K0314 motorvédő relé ipari környezetben, vezérlőszekrényekben, gépek és berendezések motorvédelmi feladataira egyaránt alkalmas, ahol fontos a megbízhatóság, a hosszú távú stabil működés és a Schneider Electric minőség.

Fenntarthatóság: Átláthatóság Megfelel az RoHS/REACh előírásoknak Green Premium Fenntarthatósági-média

A Green PremiumTM címke a Schneider Electric azzal kapcsolatos elkötelezettségét jelképezi, hogy környezetvédelmi szempontból kategóriaelső termékeket biztosítson. A Green Premium biztosítja a legújabb szabályozásoknak való megfelelőséget, a környezeti hatásokkal kapcsolatos átláthatóságot, valamint a termékek újrahasznosíthatóságát és alacsony CO2-kibocsátását.

További információ:

REACh rendelet
REACh nyilatkozat
EU RoHS irányelv

Megfelelőség:

EU RoHS nyilatkozat
Kínai RoHS rendelet
Kínai RoHS nyilatkozat
A Kínai RoHS rendelet hatályán kívül eső termék. Az anyagok feltüntetése tájékoztató jellegű.

Környezetvédelmi közzététel:

WEEE

A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.
