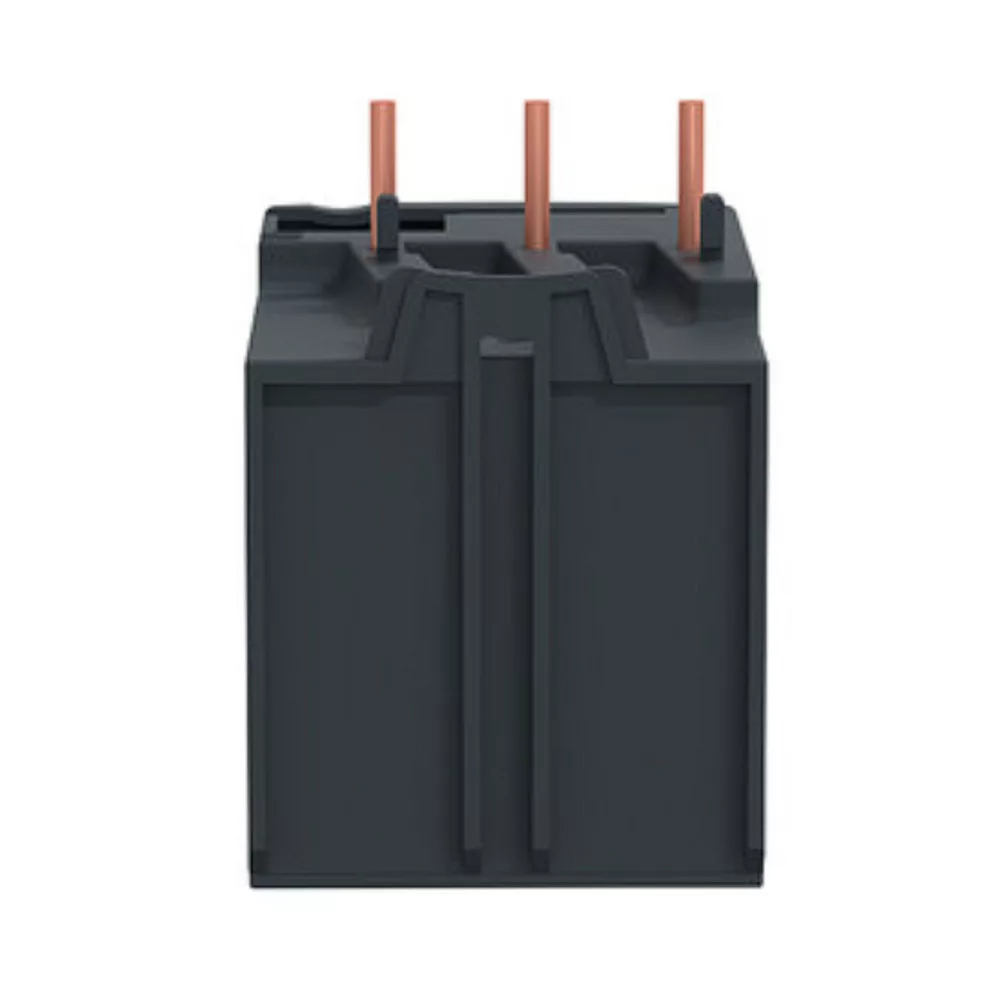

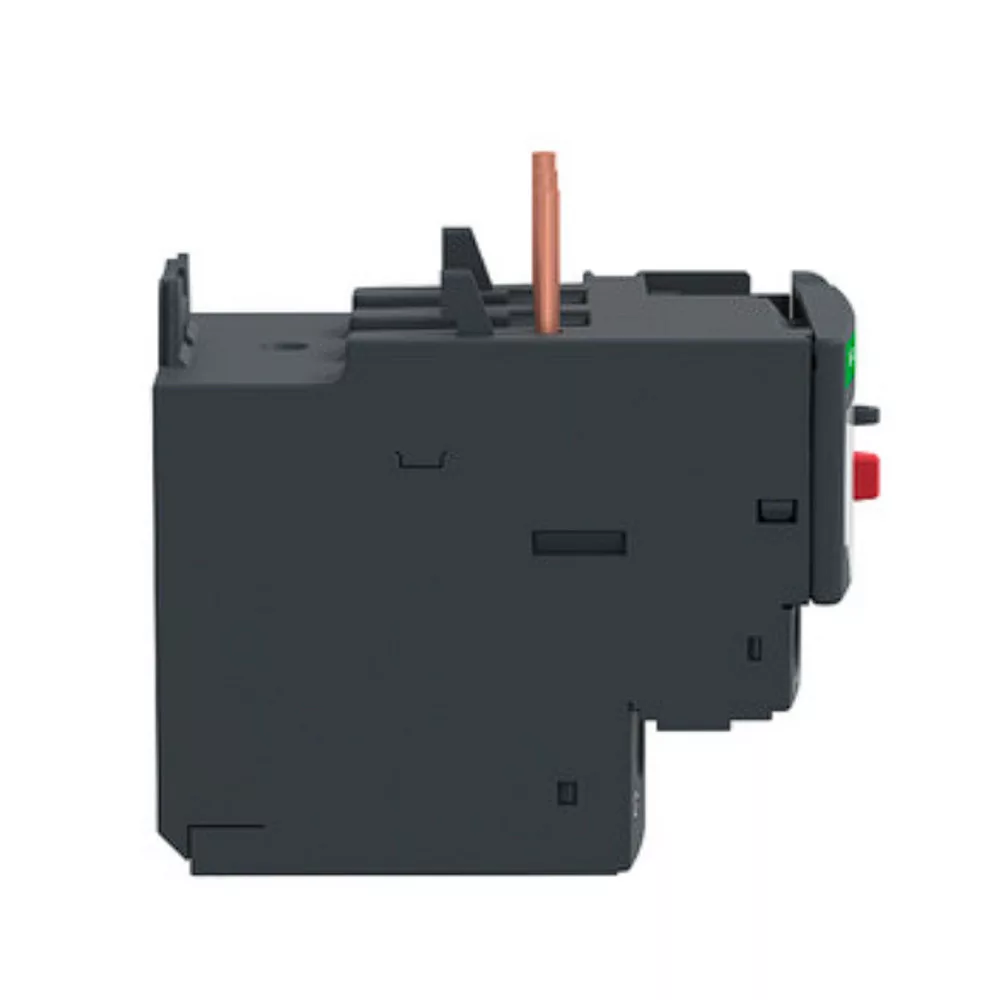

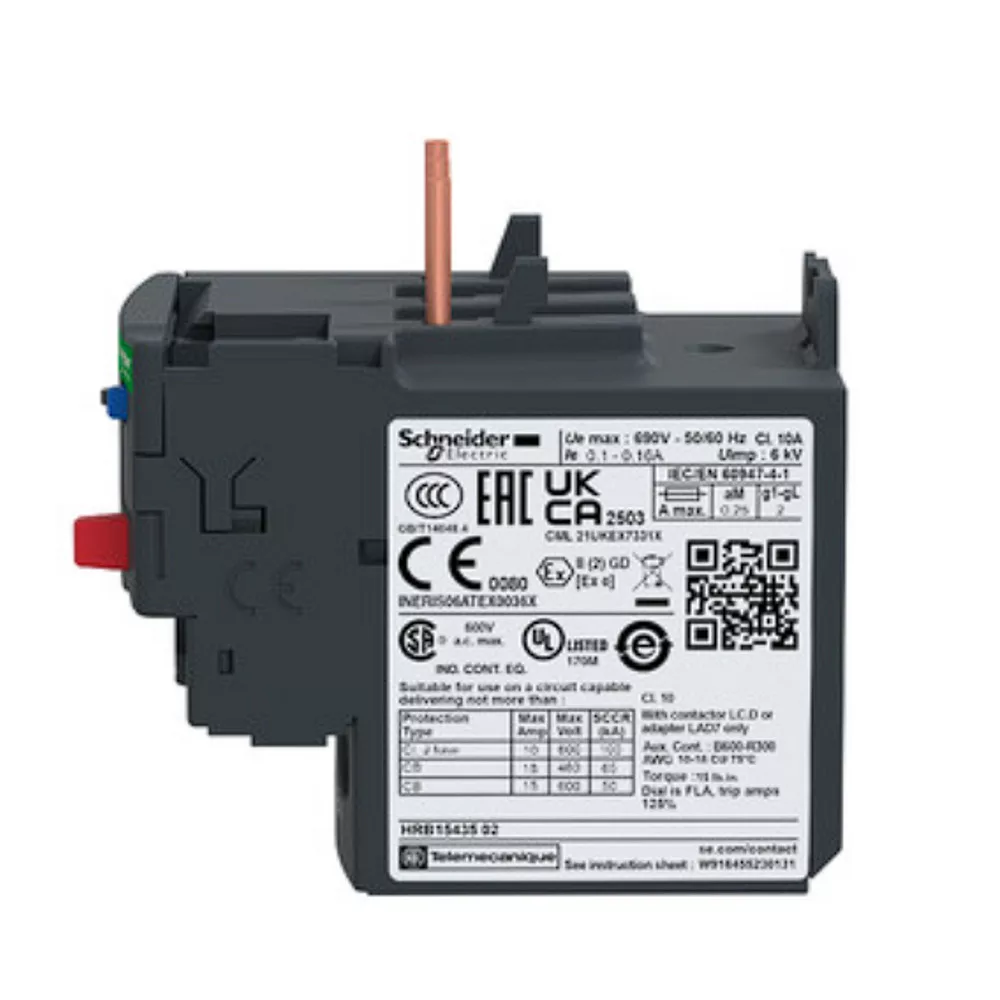

SCHNEIDER Hőkioldó 7-10A - LRD14

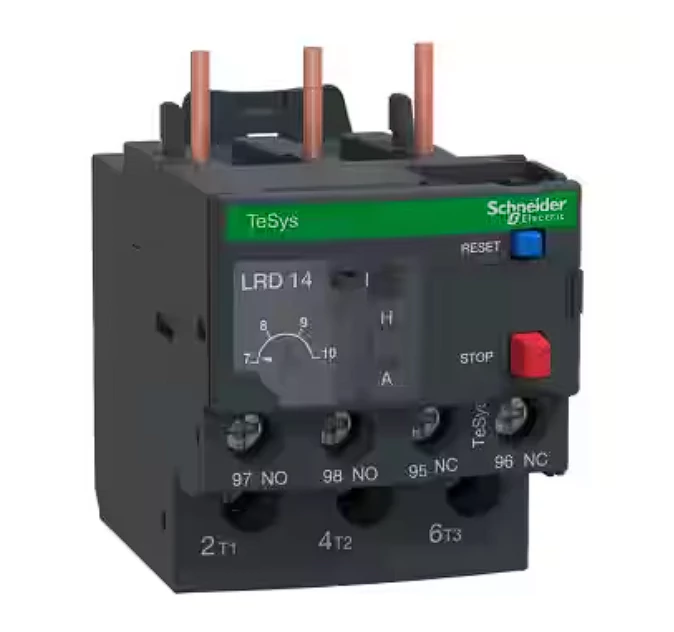

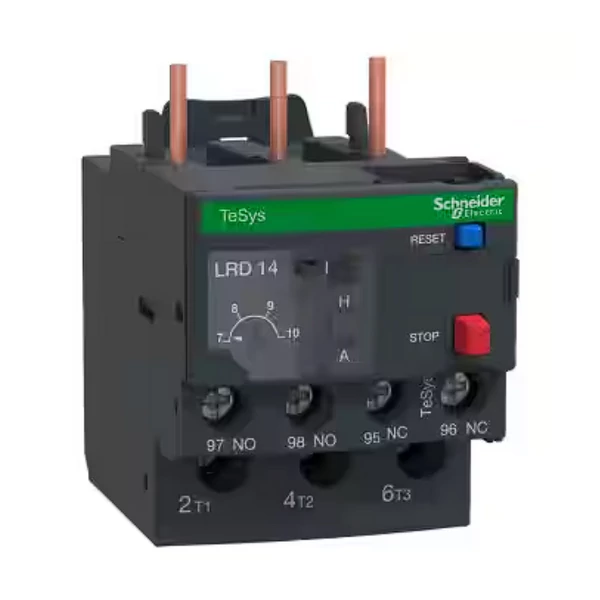

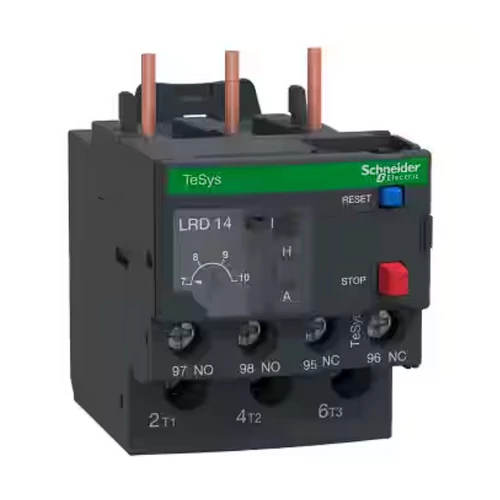

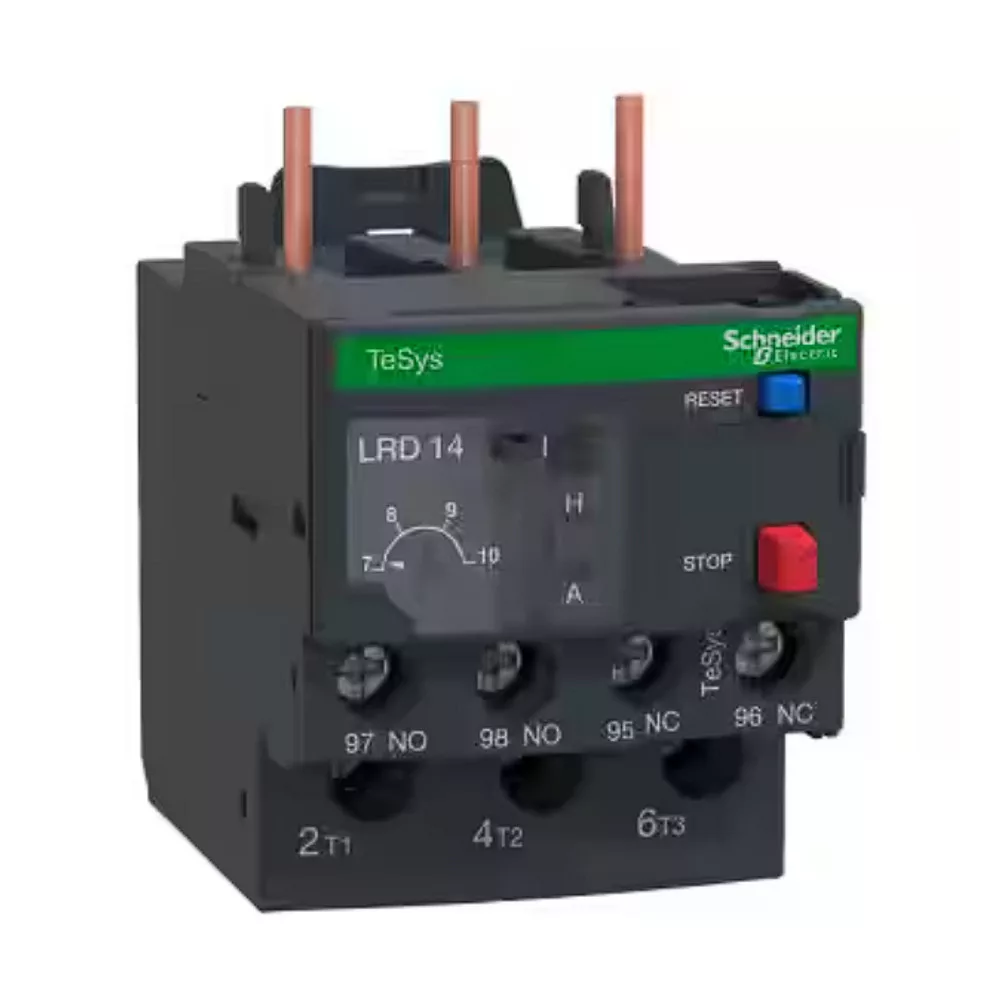

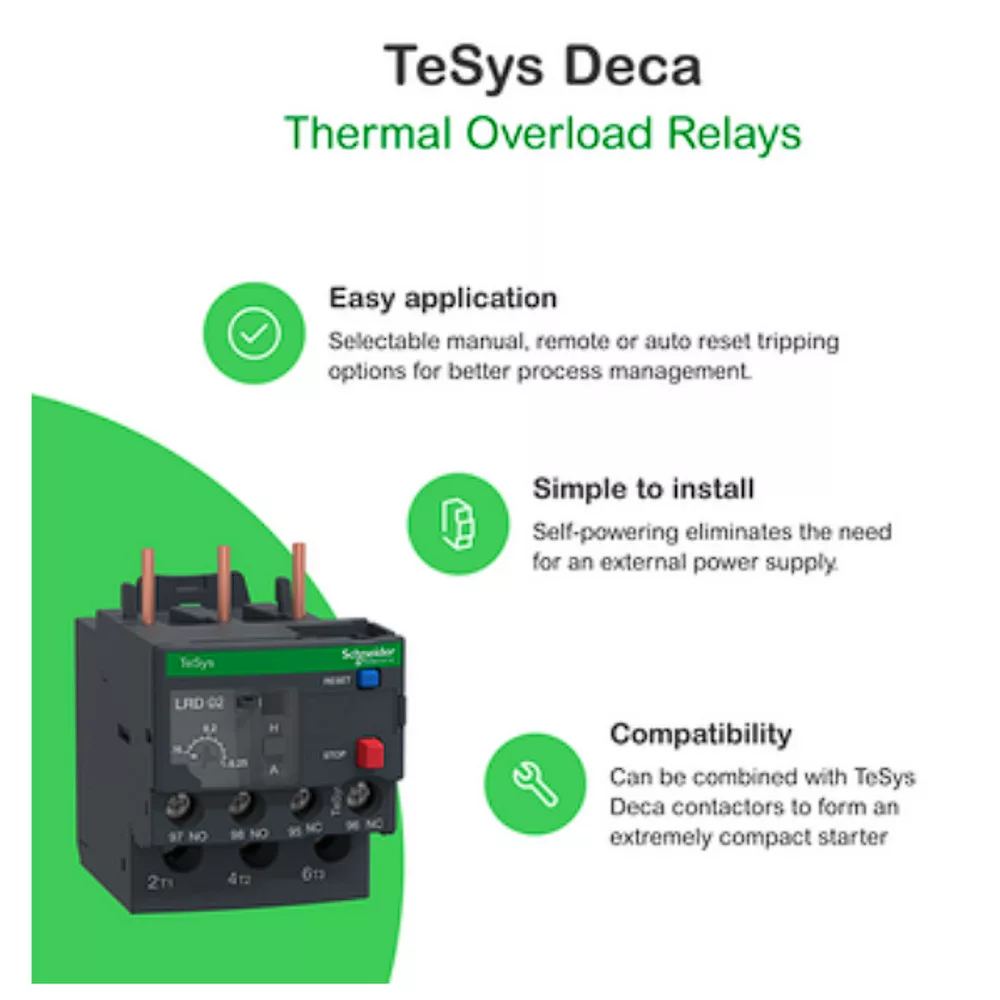

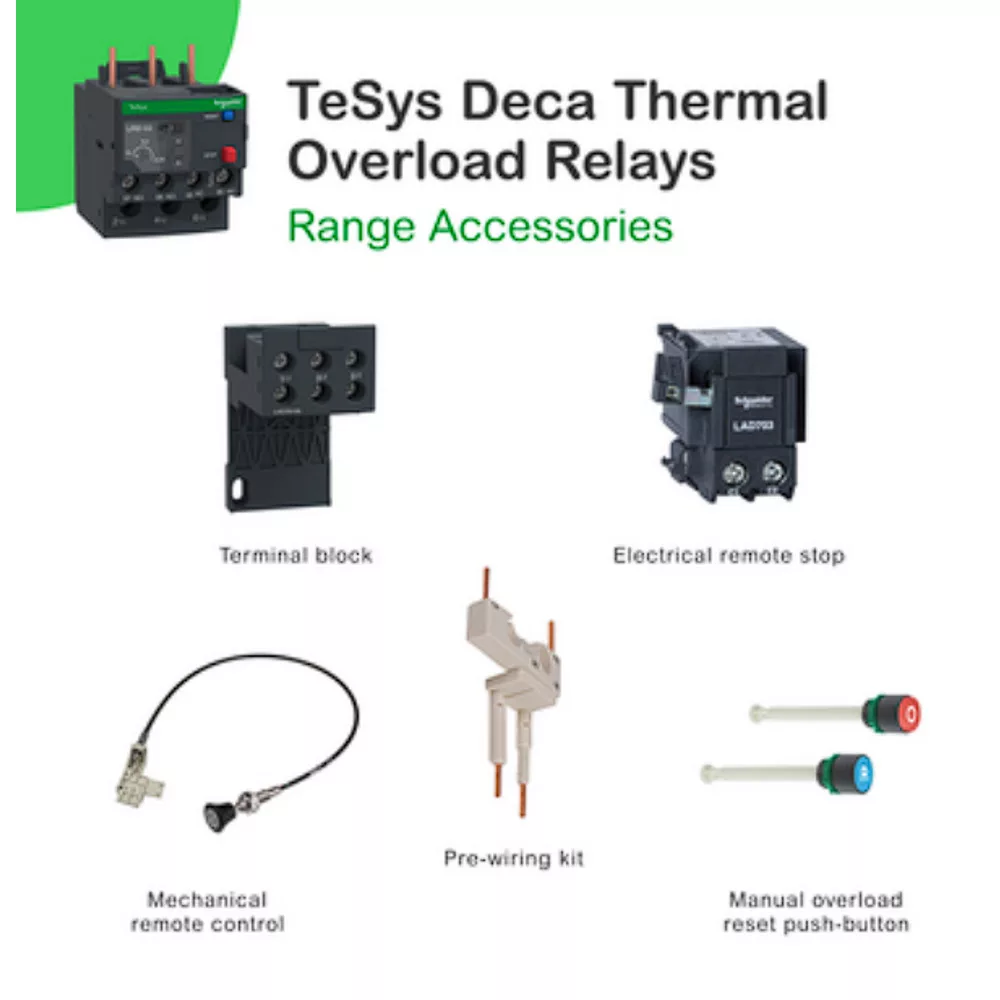

SCHNEIDER LRD14 Hőkioldó 7-10A

Műszaki adatok:

• Termékcsalád: Thalassa TeSys Deka
• Terméknév: TeSys LRD, TeSys DF
• Termék vagy alkatrész típusa: Differenciális túlterhelésrelé
• Készülék rövid neve: LRD
• Relé alkalmazása: Motorvédelem
• Termékkompatibilitás: LC1D09, LC1D12, LC1D38, LC1D32, LC1D25, LC1D18
• Hálózat típusa: AC, DC
• Túlterhelés kapcsolási osztály: 10A osztály megfelel IEC 60947-4-1 § 7-2-1-5-2
• Termikus védelem beállítási tartomány: 7…10 A
• Ui névleges szigetelési feszültség:
  • Betápláló áramkör: 600 V megfelelő CSA 1010
  • Betápláló áramkör: 600 V megfelel UL94 (anyag V0)
  • Betápláló áramkör: 690 V megfelel IEC 60947-4-1 § 7-2-1-5-2

Kiegészítő jellemzők:

• Hálózat frekvenciája: 0...60 Hz
• Rögzítő támogatás: Lemez vagy panel szerelőkészlettel, közdarabokkal, Sín, közdarabokkal
• Védőrelé alatt: kikapcsolási küszöb: 1,14 +/- 0,06 Ir megfelel IEC 60947-4-1 § 7-2-1-5-2
• Segérintkezők összetétele: 1 NO + 1 NC
• Ith konvencionális termikus szabad levegő áram: 5 A esetén jelbemenet ENC_A, ENC_B, ENC_I
• Engedélyezhető áram:
  • 3 A -120 V AC-15: B300 esetén jelbemenet ENC_A, ENC_B, ENC_I
  • 0,22 A -125 V DC-14 esetén jelbemenet ENC_A, ENC_B, ENC_I
• Ue névleges üzemi feszültség: 6 V AC 0...60 Hz esetén betápláló áramkör megfelel IEC 60947-4-1 § 7-2-1-5-2
• Kapcsolódó biztosíték névleges értéke:
  • 4 A gG jelbemenethez ENC_A, ENC_B, ENC_I
  • 4 A BS jelbemenethez ENC_A, ENC_B, ENC_I
• [Uimp] névleges lökő-feszültség állóság: 6 kV
• Fázis meghibásodási érzékenység: Ir 130%-os kioldóáram két fázisra, az utolsó 0-ra
• Vezérlés típusa: Piros nyomógomb: állj, Kék nyomógomb: visszaállítás
• Hőmérsékletkompenzáció: -20…60 °C
• Csatlakozás típusa:
  • Vezérlő áramkör: csavaros csatlakozás 2 kábele(ek) 1…2,5 mm² rugalmas kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 2 kábele(ek) 1…2,5 mm² rugalmas kábelvéggel
  • Vezérlő áramkör: csavaros csatlakozás 2 kábele(ek) 1…2,5 mm² tömör kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 1 kábele(ek) 1,5…10 mm² rugalmas kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 1 kábele(ek) 1…4 mm² rugalmas kábelvéggel
  • Betápláló áramkör: csavaros csatlakozás 1 kábele(ek) 1…6 mm² tömör kábelvég nélkül
• Meghúzási nyomaték:
  • Vezérlőkör: 1,7 N.m - mellett csavaros áram csatlakozás
  • Betáplálókör: 1,7 N.m - mellett csavaros áram csatlakozás
• Magasság: 66 mm
• Szélesség: 45 mm
• Mélység: 70 mm
• Nettó súly: 0,124 kg

Környezet:

• Éghajlati ellenállóképesség: megfelel IACS E10
• IP védettségi fokozat: IP20 megfelel az MSZ EN 60529 szabványnak
• A környezeti levegő hőmérséklete a működéshez: -20…60 °C hőmérséklettel járó jellemzőromlás nélkül megfelel IEC 60947-4-1 § 7-2-1-5-2
• Tárolási környezeti levegő hőmérséklet: -60…70 °C
• Lángállóság: V1 megfelel az UL 94-nek
• Mechanikai hibatűrési képesség:
  • Rezgések: 6 Gn, 150 Hz megfelel IEC 60068-2-6
  • Ütések: 15 Gn 11 ms-hoz megfelel IEC 60068-2-78
• Dielektromos szilárdság: 1,89 kV -50 Hz megfelel az IEC 60947-1 szabványnak
• Szabványok:
  • EN/IEC 60947-4-2
  • EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • UL 60947-4-1
  • UL 60950
  • CSA C22.2 No 60947-4-1
  • CSA C22.2 No 60950
  • GB/T 14048.4
  • GB/T 14048.5
  • EN 50539-11
• Terméktanúsítványok:
  • IEC-Ex INE 16.0047X
  • UL-Aex
  • CSA-Ex
  • CCC
  • EAC
  • BV
  • RMRoS
  • DNV Marine
  • LROS (függőben)
  • ATEX zóna 2
  • UKR
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
