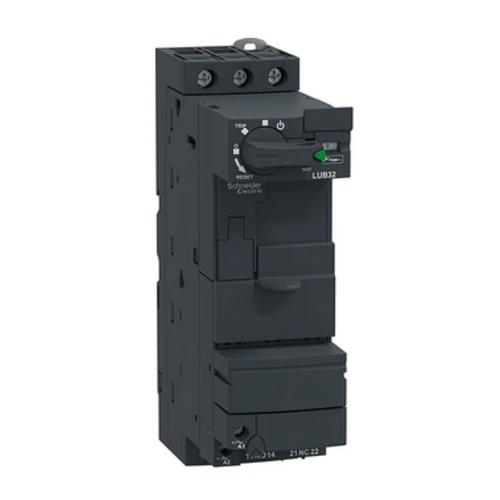

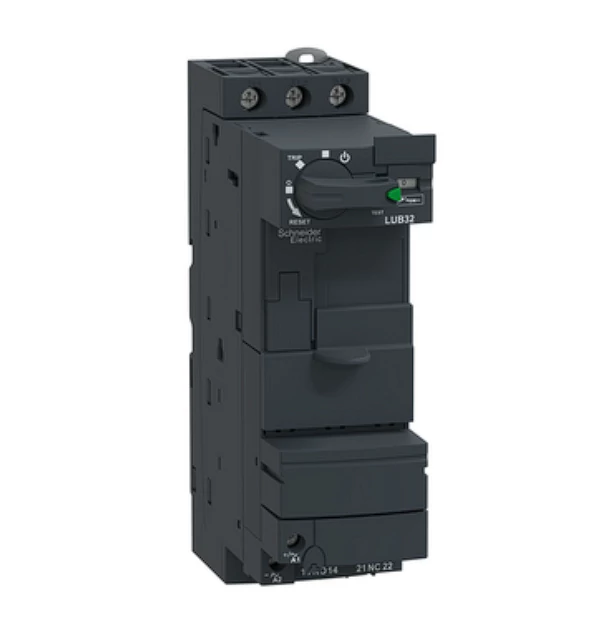

SCHNEIDER LUB32 Teljesítmény alapmodul 32A csavaros

SCHNEIDER LUB32 Teljesítmény alapmodul 32A csavaros

Műszaki adatok:

• Termékcsalád: Thalassa
• Terméknév: TeSys Ultra
• Készülék rövid neve: LUB
• Termék vagy alkatrész típusa: Nem irányváltó teljesítmény alapmodul
• Készülék alkalmazása: Motor-fűtés-világítás

Beépítés:

• Pólusok leírása: 3P
• Alkalmasság a leválasztásra: Igen
• [Ue] névleges üzemi feszültség: 6 V AC esetén betápláló áramkör
• Hálózati frekvencia: 40-70 Hz
• [Ith] hagyományos szabad levegős termikus áram: 32 A
• le névleges üzemi áram: 32 A -<= 440 V, 23 A -500 V, 21 A - 6 V
• Használati kategória: AC-44, AC-53A, AC-43
• Ics névleges üzemi zárlati megszakítóképesség: 50 kA - 230 V, 50 kA - 440 V, 10 kA -500 V, 4 kA - 6 V
• Segérintkezők összetétele: 1 NO + 1 NC
• Kiegészítő érintkezők típusa:
  • Típus lánckapcsolású érintkezők (1 NO + 1 NC) megfelel IEC 60947-4-1 § 7-2-1-5-2
  • Típus tükör kapcsolat (1 NC) megfelel IEC 60947-1
• [Uc] vezérlőáramkör feszültsége: 24 V AC 50/60 Hz, 24 V DC, 48...72 V AC 50/60 Hz, 48...72 V DC, 110...240 V AC 50/60 Hz, 110...220 V DC

Kiegészítő jellemzők:

• Jellemző áramfogyasztás:
  • 200 mA -24 V DC I maximum záráskor LUCM-mel
  • 220 mA -24 V AC I maximum záráskor LUCM-mel
  • 220 mA -24 V DC I maximum záráskor LUCM-mel
  • 25 mA -110...220 V DC I rms zárt LUCM-mel
  • 25 mA -110...240 V AC I rms zárt LUCM-mel
  • 280 mA -110...220 V DC I maximum záráskor LUCM-mel
  • 280 mA -110...240 V AC I maximum záráskor LUCM-mel
  • 280 mA -48...72 V AC I maximum záráskor LUCM-mel
  • 280 mA -48...72 V DC I maximum záráskor LUCM-mel
  • 45 mA -48...72 V AC I rms zárt LUCM-mel
  • 45 mA -48...72 V DC I rms zárt LUCM-mel
  • 75 mA -24 V DC I rms zárt LUCM-mel
  • 80 mA -24 V DC I rms zárt LUCM-mel
  • 90 mA -24 V AC I rms zárt LUCM-mel
• Hőveszteség: 3 W esetén vezérlő áramkör LUCM-mel, 1,8 W esetén vezérlő áramkör LUCM-mel
• Biztonság megbízhatósági szintje:
  • B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
  • B10d = 2000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2
• Üzemidő:
  • 35 ms szabad levegő a megfelelő felügyelő rendszerrel és helyesen bekötve esetén vezérlő áramkör
  • 50 ms ->= 72 V koaxiális központ és föld LUCM-mel esetén vezérlő áramkör
  • 60 ms -48 V koaxiális központ és föld LUCM-mel esetén vezérlő áramkör
  • 70 ms -24 V koaxiális központ és föld LUCM-mel esetén vezérlő áramkör
  • 65 ms koaxiális központ és föld LUCM-mel esetén vezérlő áramkör
• Mechanikai tartósság: 15 Mcycles
• Maximális működési sebesség: 3600 cikl/óra
• Terméktanúsítványok: CE, UL-Aex, CSA-Ex, CCC, EAC, ASEV, ATEX Cat 3G, Tengeri GL híd, szabványok, EN 60947-6-3, IEC 60947-6-3, UL 60947-4-1,  fázisváltóval, CSA C22.2 No 60947-4-1, fázisváltóval
• Ui névleges szigetelési feszültség:
  • 690 V megfelel IEC 60947-6-3 (szennyezési fok 3)
  • 600 V megfelel UL 60947-4-1
  • 600 V megfelel CSA C22.2 No 60947-4-1
• Uimp névleges lökő-feszültség állóság: 6 kV megfelel IEC 60947-6-3
• Áramkör biztonságos elválasztás:
  • 400 V SELV vezérlő vagy kiegészítő áramkör és a főáramkör, amely megfelel az IEC 60947-1 számú függeléknek
  • 400 V SELV föld és tápfeszültség kapcsok között megfelel az IEC 60947-1 számú függelék
• Rögzítési mód: A kábelcsatorna léceire csiptetve (DIN sín), Rácsavarozás (lemez vagy panel szerelőkészlettel)
• Csatlakozás típusa:
  • Vezérlő áramkör: csavaros csatlakozás 1 kábel 0,34…1,5 mm² rugalmas kábelvéggel
  • Vezérlő áramkör: csavaros csatlakozás 1 kábel 0,75…1,5 mm² rugalmas kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 1 kábel 0,75…1,5 mm² merev
  • Vezérlő áramkör: csavaros csatlakozás 2 kábel 0,34…1,5 mm² rugalmas kábelvéggel
  • Vezérlő áramkör: csavaros csatlakozás 2 kábel 0,75…1,5 mm² rugalmas kábelvég nélkül
  • Vezérlő áramkör: csavaros csatlakozás 2 kábel 0,75…1,5 mm² merev
  • Betápláló áramkör: csavaros csatlakozás 1 kábel 1…10 mm² merev
  • Betápláló áramkör: csavaros csatlakozás 1 kábel 1…6 mm² rugalmas kábelvéggel
  • Betápláló áramkör: csavaros csatlakozás 1 kábel 2,5…10 mm² rugalmas kábelvég nélkül
  • Betápláló áramkör: csavaros csatlakozás 2 kábel 1…6 mm² rugalmas kábelvéggel
  • Betápláló áramkör: csavaros csatlakozás 2 kábel 1…6 mm² merev
  • Betápláló áramkör: csavaros csatlakozás 2 kábel 1,5…6 mm² rugalmas kábelvég nélkül
• Meghúzási nyomaték:
  • Vezérlő áramkör: 0,8…1,2 N.m lapos csavarhúzó 5 mm
  • Vezérlő áramkör: 0,8…1,2 N.m Philips no 1 csavarhúzó 5 mm
  • Betápláló áramkör: 1,9…2,5 N.m lapos csavarhúzó 6 mm
  • Betápláló áramkör: 1,9…2,5 N.m 2. sz. Philips csavarhúzó 6 mm
  • Betápláló áramkör: 1,9…2,5 N.m pozidriv No 2 csavarhúzó 6 mm

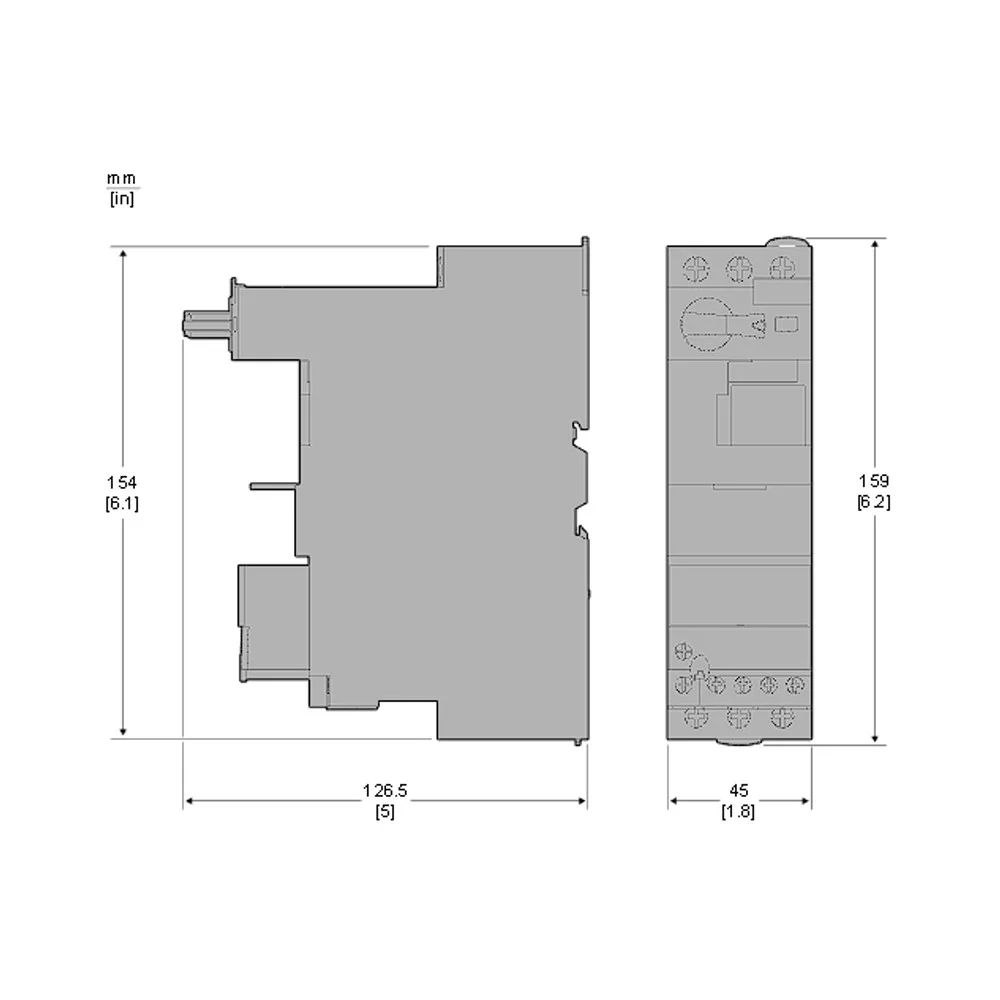

• Szélesség: 45 mm
• Magasság: 154 mm
• Mélység: 126 mm
• Nettó súly: 0,9 kg
• Kompatibilitási kód: LUB

Környezet:

• IP védettségi szint:
  • IP20 megfelel IEC 60947-1 (teljes terhelés)
  • IP20 megfelel IEC 60947-1 (egyéb felületek)
  • IP40 megfelel IEC 60947-1 (homloklap csatlakozási zónán kívül)
• Védőkezelés: TH kérésre megfelel IEC 60068-1
• A környezeti levegő hőmérséklete működés közben:
  • -25…60 °C LUCM-mel
  • -25…70 °C LUCM-mel
• Tárolási környezeti levegő hőmérséklet: -40…85 °C
• Tűzellenállási képesség:
  • 960 °C csúcs megfelel IEC 60695-2-12
  • 650 °C megfelel az IEC 60695-2-12 szabványnak
• Működési magasság: 2000 m
• Ütésállóság:
  • 10 gn energiaportok megfelel IEC 60068-2-27, Ea tesztek
  • 15 gn teljesítménykapcsok nyitva megfelel IEC 60068-2-27, Ea tesztek
• Rezgési ellenállás:
  • 2 gn egyenes gyorsulás (f=5…300 Hz) energiaportok megfelel IEC 60068-2-27, Ea tesztek
  • 4 gn egyenletes gyorsulás (f= 5…300 Hz) teljesítménykapcsok nyitva megfelel IEC 60068-2-27, Ea tesztek
• Ellenállás elektrosztatikus kisüléssel szemben:
  • 8 kV 3. szint üzemeltetésben megfelel IEC 61000-4-2 3. szint
  • 8 kV szint 4K4H kontakt megszakításon megfelel IEC 61000-4-2 3. szint
• Veszteségmentes lökéshullám:
  • 1 kV soros mód 24...240 V AC megfelel IEC 60947-6-3
  • 1 kV soros mód 48...220 V DC megfelel IEC 60947-6-3
  • 2 kV kommunikációs áramkör 24...240 V AC megfelel IEC 60947-6-3
  • 2 kV kommunikációs áramkör 48...220 V DC megfelel IEC 60947-6-3
• Ellenállás gyors tranziensekkel szemben:
  • 2 kV osztály 3 soros mód megfelel IEC61000-4-4 1-es szint
  • 4 kV osztály 4K4H minden funkció a gombafejű nyomógombok kivételével megfelel IEC61000-4-4 1-es szint
• Ellenállás sugárzásos mezőkkel szemben: 10 V/m 3 megfelel IEC 61000-4-3 3. szint
• Rádióelektromos mezőkkel szembeni védettség: 10 V megfelel IEC 61000-4-6 3-as szint
• Mikromegszakításokkal szembeni immunitás: 3 ms esetén vezérlő áramkör
• Feszültséges immunitás: 70 % / 500 ms megfelel az IEC 61000-4-12 szabványnak
• Gyártó: SCHNEIDER
