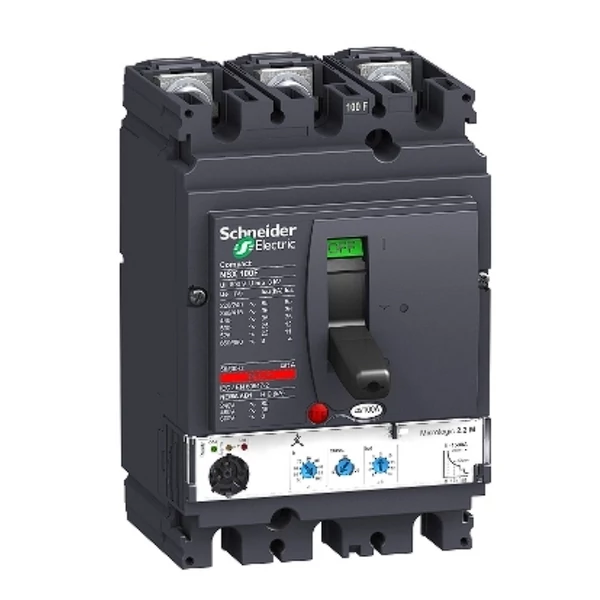

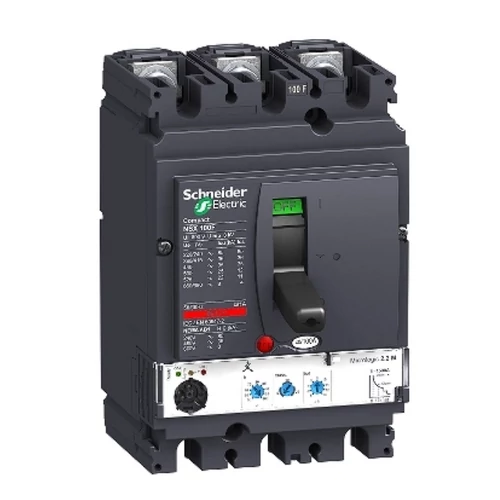

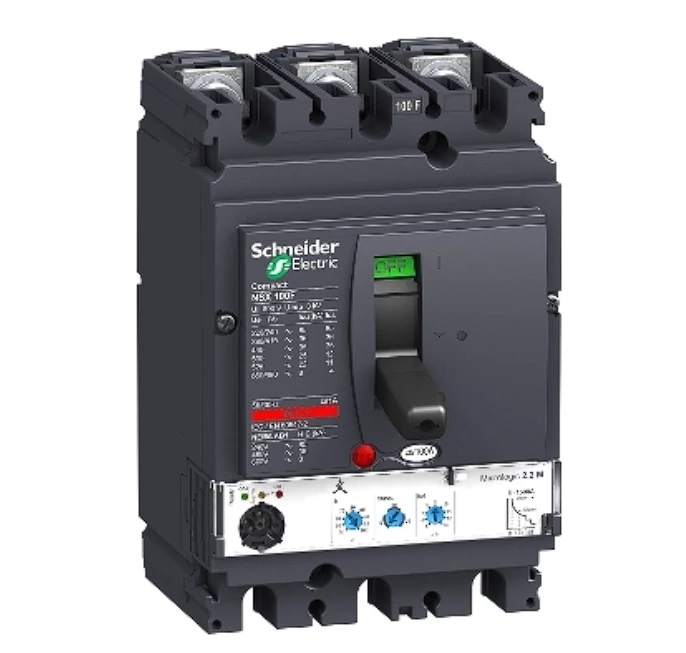

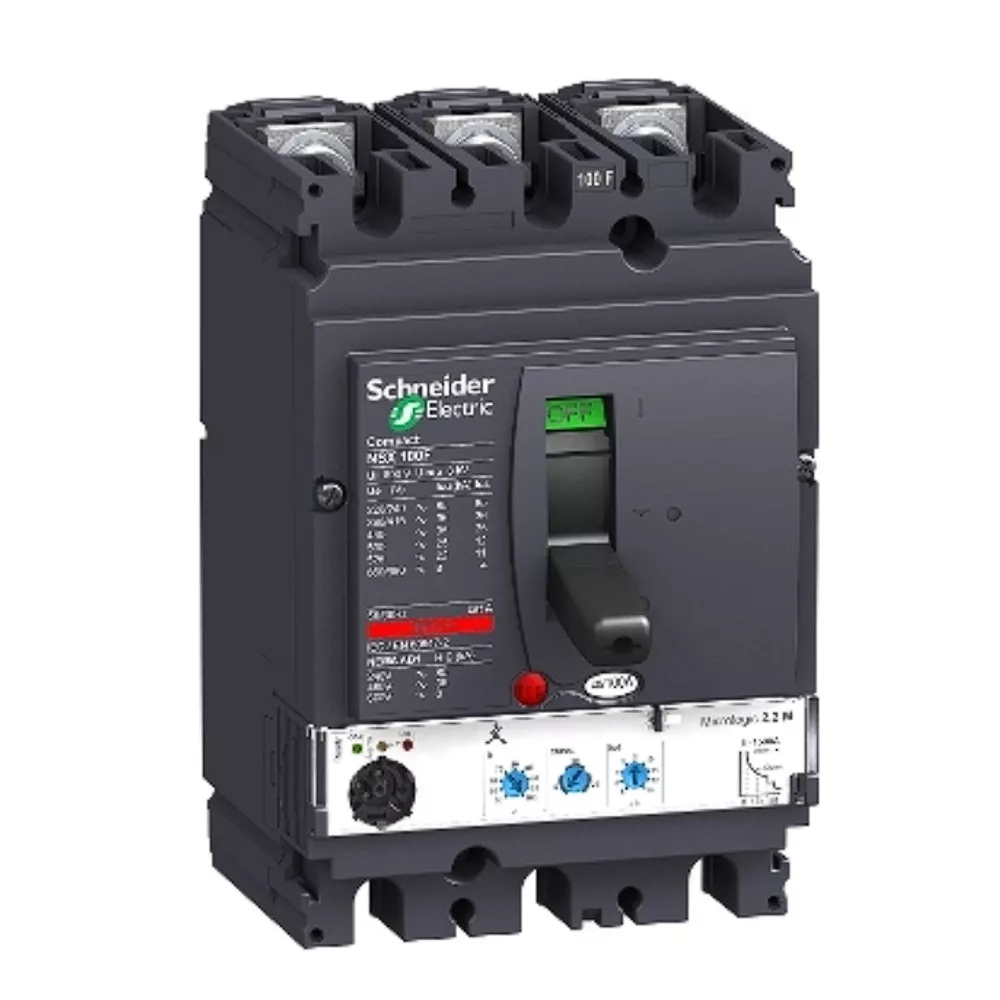

SCHNEIDER Kompakt megszakító Micrologic2.2 3P 100A NSX100F - LV429770

SCHNEIDER LV429770 Kompakt megszakító Micrologic2.2 3P 100A NSX100F

Műszaki adatok:

• Termékcsalád: Kompakt
• Terméknév: Kompakt NSX
• Termékcsalád: Compact NSX100...250
• Készülék rövid neve: NSX100F
• Termék vagy alkatrész típusa: Áramkör-megszakító
• Készülék alkalmazása: Elosztás
• Pólusok száma: 3P
• Védett pólusok leírása: 3t
• [In] névleges áram: 100 A -40 °C
• Ue névleges üzemi feszültség: 6 V AC 50/60 Hz
• Hálózat típusa: AC
• Hálózat frekvenciája: 50/60 Hz
• Alkalmasság leválasztásra: Igen megfelel EN/IEC 60947-3
• Felhasználási kategória: AC
• [Icu] névleges végső rövidzárlati megszakítóképesség:
  • 10 kA -600 V AC 50/60 Hz megfelel UL 508-CM
  • 25 kA -480 V AC 50/60 Hz megfelel UL 508-CM
  • 85 kA -240 V AC 50/60 Hz megfelel UL 508-CM
  • 22 kA Icu -525 V AC 50/60 Hz megfelel IEC 60947-2
  • 25 kA Icu -500 V AC 50/60 Hz megfelel IEC 60947-2
  • 35 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
  • 36 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2
  • 8 kA Icu -660 V AC 50/60 Hz megfelel IEC 60947-2
  • 85 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2
• Teljesítményszint: F 36 kA 415 V AC
• Kioldóegység megnevezése: Micrologic 2.2
• Kioldóegység technológia: Elektronikus
• Kioldóegység védelmi funkciók: LSoI
• Vezérlés típusa: Kapcsoló
• Megszakító szerelési mód: Rögzített, 2 TL között

Kiegészítő jellemzők:

• Ui névleges szigetelési feszültség: 800 V AC 50/60 Hz
• [Uimp] névleges lökő-feszültség állóság: 8 kV
• Az [ICS] névleges szolgáltatási rövidzárlati megszakító képessége:
  • 11 kA -525 V AC 50/60 Hz megfelel az IEC 60947-2
  • 35 kA -440 V AC 50/60 Hz megfelel IEC 60947-2
  • 36 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2
  • 4 kA -660 V AC 50/60 Hz megfelel IEC 60947-2
  • 85 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2
  • 12,5 kA -500 V AC 50/60 Hz megfelel IEC 60947-2
• Mechanikai tartósság: 50000 ciklus
• Elektromos élettartam:
  • 1000 ciklus -6 V izzólámpa
  • 2000 ciklus -6 V In/2 (1 pólus)
  • 3000 ciklus -440 V izzólámpa
  • 5000 ciklus -440 V In/2 (1 pólus)
• Rögzítő támogatás: Síntartó kengyel
  • felső csatlakozás
  • Mellső
  • alsó csatlakozás
  • Mellső
  • csatlakozótüske
  • 35 mm
• Védelem típusa:
  • L : for túlterhelés elleni védelem (tartós)
  • Tehát : rövid idejű rövidzárlatvédelemre fix késleltetéssel
  • I : for pillanatnyi rövidzár védelem
• Kioldó egység névleges értékeket: 100 A -40 °C
• Hosszú ideig tartó Ir (hővédelem) típusú pick-up beállítás: Állítható 9 beállítás
• [I] hosszú ideig tartó védelem pick-up beállítási tartomány: 40...100 A
• Hosszú idejű védelmi késleltetés beállítás tr: Rögzített
• [tr] hosszú távú védelem késleltetési tartománya: 11 s -7,2 x Ir, 16 s -6 x Ir, 400 s -1,5 x Ir
• Termikus memória: 20 perc a kioldás előtt és után
• Rövid idejű védelmi pick-up beállítás, Isd: Állítható 9 beállítás
• [Isd] Rövid idejű védelem hangszedő beállítási tartomány: 1,5...10 x Ir
• Rövid idejű védelmi késleltetés beállítása tsd: Rögzített
• Azonnali védelem pick-up beállítási típusa Ii: Rögzített
• [Ii] azonnali védelem hangszedő beállítási tartomány: 1500 A
• Földzárlat elleni védelem: Nincs
• Zónaszelektív reteszelés ZSI: Nincs
• Az elektromos segédberendezések nyílásainak száma: 5 csatlakozós nyílás (ok)
• Helyi jelzés: Villogó LED: a készülék túlmelegszik (zöld) for vevő aktivitás, LED 90% Ir (piros) túlterheléshez, LED 95% Ith (narancs) túlterheléshez
• Szélesség (W): 105 mm
• Magasság (H): 161 mm
• Mélység (D): 86 mm
• Nettó súly: 2,05 kg

Környezet:

• Szabványok: EN/IEC 60947-1

Terméktanúsítványok:

• CCC, EAC
• Túlfeszültségi kategória: II. osztály
• Áramütés védelmi osztály: II osztály
• Szennyezettségi fok: 3 megfelel az IEC 60664-1 szabványnak
• IP védettségi fokozat: IP40 megfelel az MSZ EN 60529 szabványnak
• IK védettségi fokozat: IK07 megfelel az IEC 62262 szabványnak
• Üzemi környezeti levegő hőmérséklet: -25…70 °C
• Tárolási környezeti levegő hőmérséklet: -50…85 °C
• Rrelatív páratartalom: 0…95 %
• Üzemi magasság: 0...2000 m hőmérséklettel járó jellemzőromlás nélkül, 2500...3600 m csökkenéssel
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
