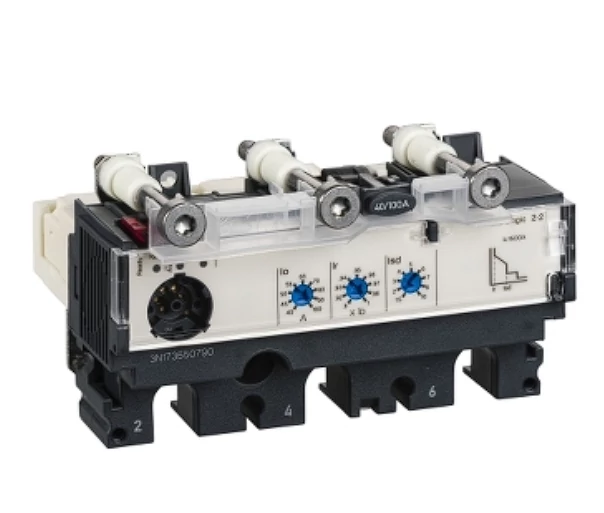

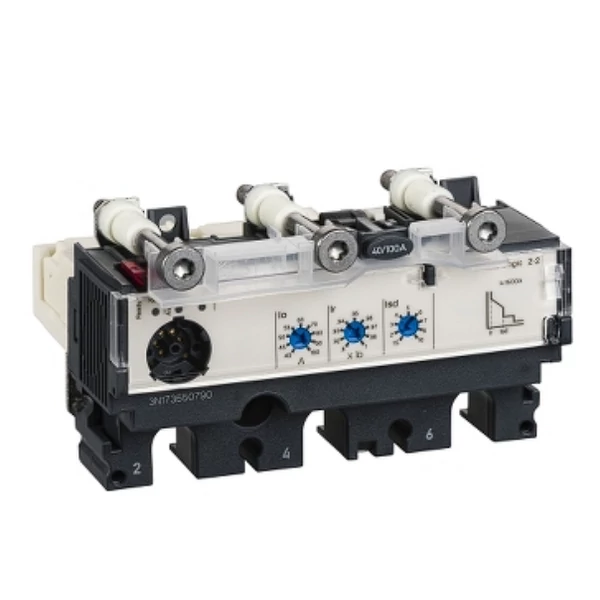

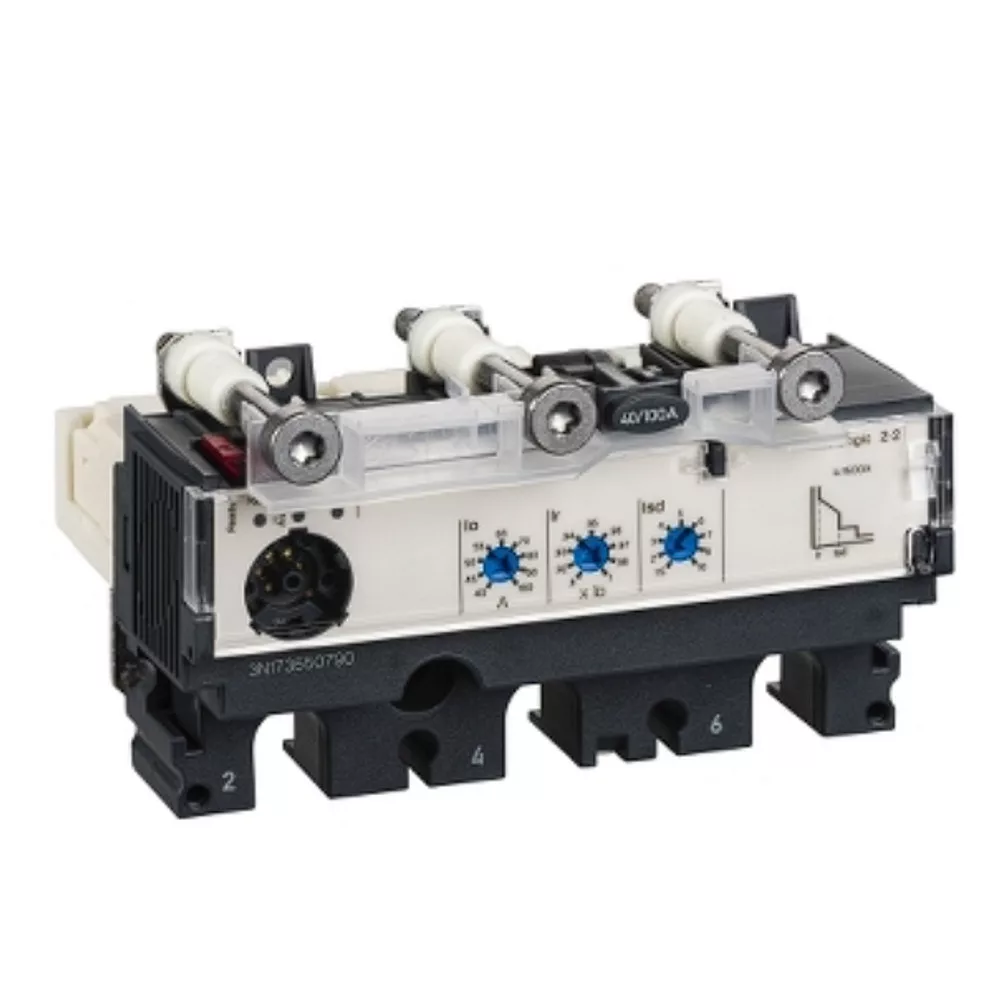

SCHNEIDER Kioldóegység 3P3D Micrologic 2.2 250 A NSX250 - LV431470

SCHNEIDER LV431470 Kioldóegység 3P3D Micrologic 2.2 250 A NSX250

Műszaki adatok:

• Termékcsalád: Kompakt
• Termékcsalád: Compact NSX100...250
• Termék vagy alkatrész típusa: Kioldóegység
• Kioldóegység megnevezése: Micrologic 2.2
• Kioldóegység technológia: Elektronikus
• Termékcsalád kompatibilitás: Kompakt NSX250
• Készülék alkalmazása: Elosztás
• Pólusok száma: 3P
• Védett pólusok leírása: 3t
• Kioldóegység védelmi funkciók: LSoI
• Védelem típusa: L : for túlterhelés elleni védelem (tartós), Tehát : rövid idejű rövidzárlatvédelemre fix késleltetéssel, I : for pillanatnyi rövidzár védelem
• Az utazási egység besorolása jelenlegi: 250 A -40 °C
• Ue névleges üzemi feszültség: 6 V AC 50/60 Hz
• Hálózat típusa: AC
• Hálózat frekvenciája: 50/60 Hz

Kiegészítő jellemzők:

• Hosszú ideig tartó Ir (hővédelem) típusú pick-up beállítás: Állítható 9 beállítás
• [I] hosszú ideig tartó védelem pick-up beállítási tartomány: 100...250 A
• Hosszú idejű védelmi késleltetés beállítási típusa tr: Rögzített
• [tr] hosszú idejű védelem késleltetési tartomány:
  • 11 s -7,2 x Ir
  • 16 s -6 x Ir
  • 400 s -1,5 x Ir
• Termikus memória: 20 perc a kioldás előtt és után
• Rövid idejű védelmi pick-up beállítás, Isd: Állítható 9 beállítást
• [Isd] Rövid idejű védelem hangszedő beállítási tartomány: 1,5...10 x Ir
• Rövid idejű védelmi késleltetés beállítása tsd: Rögzített
• [tsd] Rövid idejű védelmi késleltetés beállítási tartománya: 0,02 s
• Azonnali védelmi pick-up beállítás, Ii: Rögzített
• [Ii] azonnali védelem hangszedő beállítási tartomány: 3000 A
• Földzárlat elleni védelem: Nincs
• Zónaszelektív reteszelés ZSI: Nincs
• Helyi jelzés: Villogó LED: a készülék túlmelegszik (zöld) for vevő aktivitás, LED 90% Ir (piros) túlterheléshez, LED 95% Ith (narancs) for túlterhelés

Környezet:

• Szabványok: EN/IEC 60947-3, UL 508-CM
• Terméktanúsítványok: Tengeri GL híd, EAC, CCC
• Üzemi környezeti levegő hőmérséklet: -25…70 °C
• Tárolási környezeti levegő hőmérséklet: -50…85 °C
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
