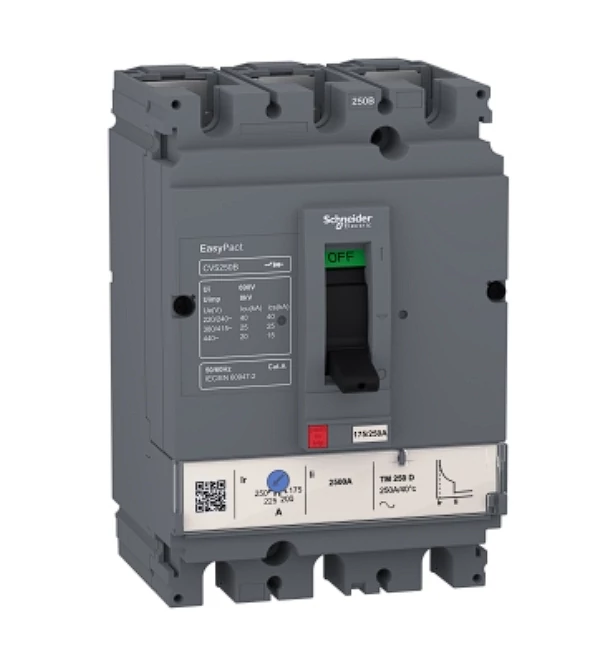

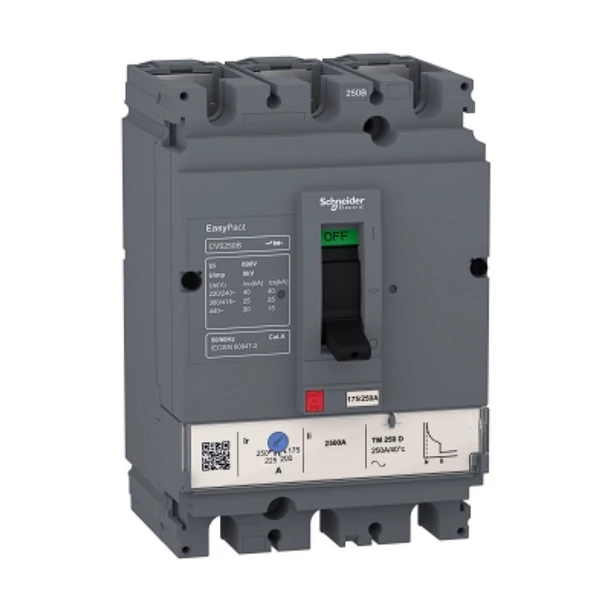

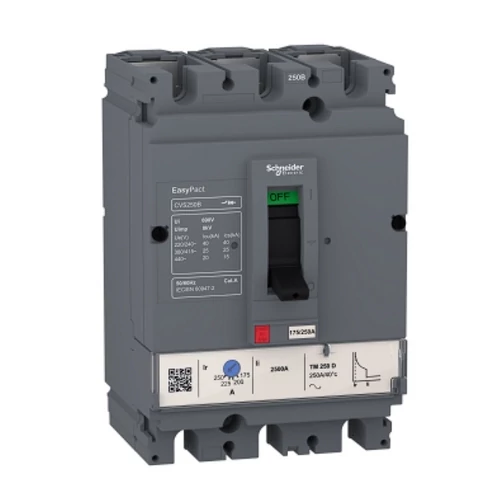

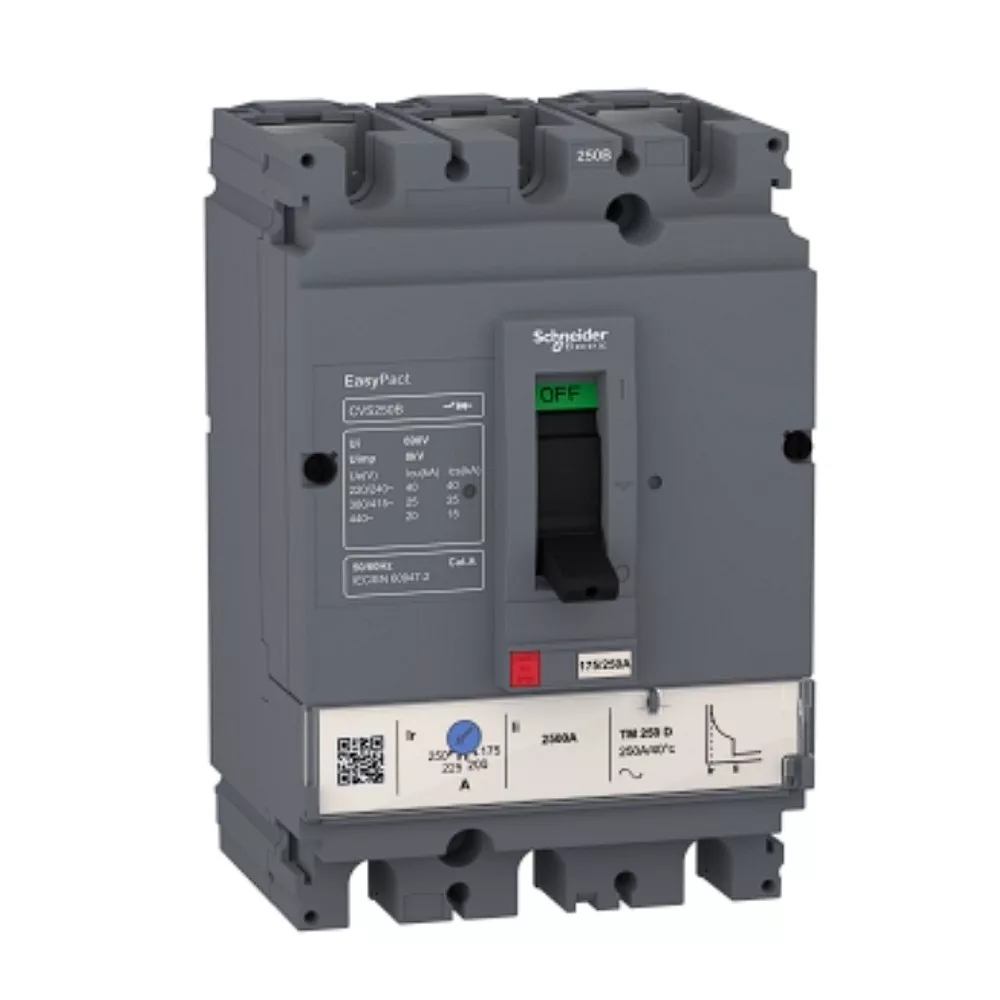

SCHNEIDER EasyPact CVS250B 25kA 3P3D TM250D - LV525303

SCHNEIDER LV525303 EasyPact CVS250B 25kA 3P3D TM250D

Műszaki adatok:

• Termékcsalád: EasyPact
• Termékcsalád: Easypact CVS100...250
• Terméknév: EasyPact CVS
• Készülék rövid neve: CVS250F
• Termék vagy alkatrész típusa: Áramkör-megszakító
• Készülék alkalmazása: Elosztás
• Pólusok leírása: 3P
• Védett pólusok leírása: 3d
• Földszivárgás elleni védelem (Vigi kiegészítés): Nincs
• [In] névleges áram: 250 A -40 °C
• Hálózat típusa: AC
• Felhasználási kategória: AC
• [Icu] Megszakítóképesség:
  • 40 kA Icu -220/240 V AC 50/60 Hz megfelel IEC 60947-2
  • 25 kA Icu -380/440 V AC 50/60 Hz megfelel IEC 60947-2
  • 20 kA Icu -440 V AC 50/60 Hz megfelel IEC 60947-2
• Kioldóegység megnevezése: TM-D
• Kioldóegység technológia: Termikus-mágneses
• Kioldó egység névleges értékek: 250 A -40 °C
• Védelmi típus: Rövidzár, Túlterhelés, rövidzárlat és fordított polaritás védelem

Kiegészítő jellemzők:

• [Uimp] névleges lökő-feszültség állóság: 8 kV az EN/IEC 60947-3 szabványnak megfelelően
• Hálózat frekvenciája: 50/60 Hz
• Megszakítónévleges értékek kódja: B
• Ics névleges üzemi zárlati megszakítóképesség:
  • 15 kA -440 V AC 50/60 Hz megfelel az IEC 60947-2
  • 25 kA -380/440 V AC 50/60 Hz megfelel IEC 60947-2
  • 40 kA -220/240 V AC 50/60 Hz megfelel IEC 60947-2
• Mechanikai tartósság: 2000-es ciklus
• Elektromos élettartam: 1000 ciklus 415 V izzólámpa megfelel IEC 60947-2
• Vezérlés típusa: Kapcsoló
• Termikus védelem beállítási tartomány: 175…250 A
• Hosszú idejű megszólalási beállítástípus Ir: Állítható
• Hosszú idejű küszöbérték beállítási tartománya: 0,7...1 x In
• Hosszú idejű késleltetés beállítás típusa: Rögzített
• Pillanatnyi küszöbérték beállítási típus Ii: Rögzített
• Pillanatnyi megszólalási érték beállítási tartomány: 2500 A
• Érintkező helyzetjelző: Igen
• Rögzítő támogatás: Síntartó kengyel
• Rögzítési mód: Rögzített, 2 TL között, felső csatlakozás, Mellső, alsó csatlakozás, Mellső

Kapcsolatok – sorkapcsok:

• Csavaros csatlakozók: csatlakozási távolság: 35 mm
• Kompatibilitási kód: CVS250

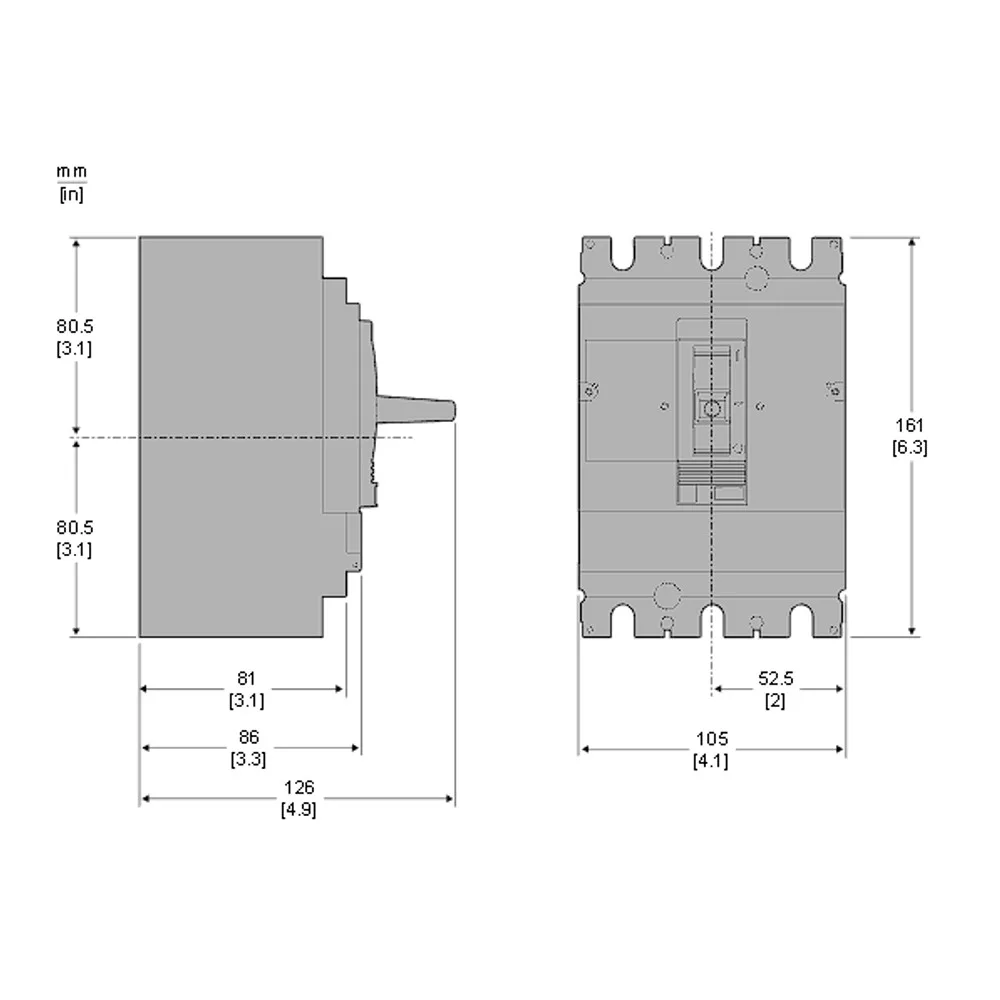

• Szélesség: 105 mm
• Mélység: 86 mm
• Magasság: 161 mm
• Nettó súly: 1,7 kg

Környezet:

• Szabványok: IEC 60947-2, EN 60947-3
• Terméktanúsítványok: IEC-Ex INE 16.0047X, GOST
• Áramütés védelmi osztály: II osztály
• Szennyezettségi fok: 3 megfelel az IEC 60664-1 szabványnak
• IP védettségi szint: IP40
• Üzemi környezeti levegő hőmérséklet: -25…70 °C
• Tárolási környezeti levegő hőmérséklet: -50…85 °C
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
