Leírás és Paraméterek
Leírás:

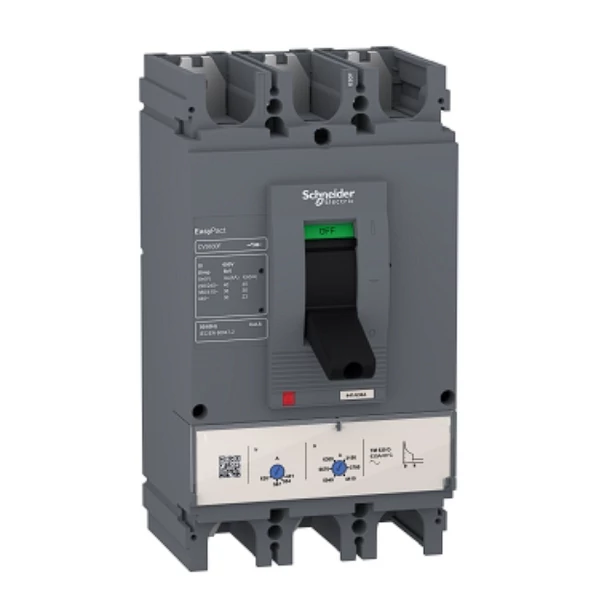

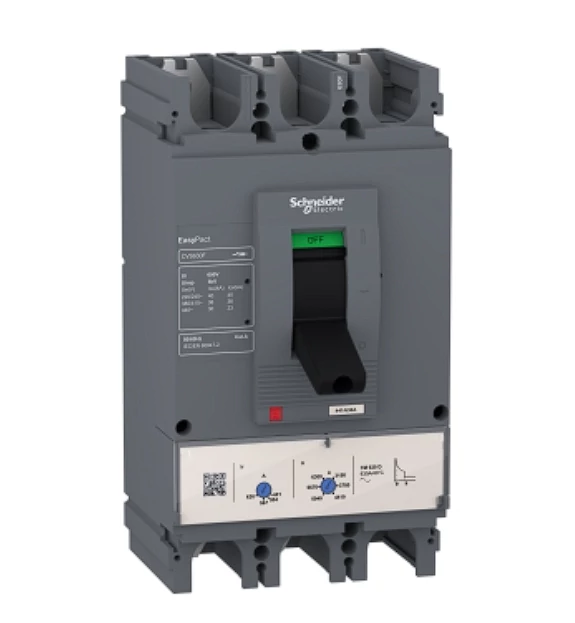

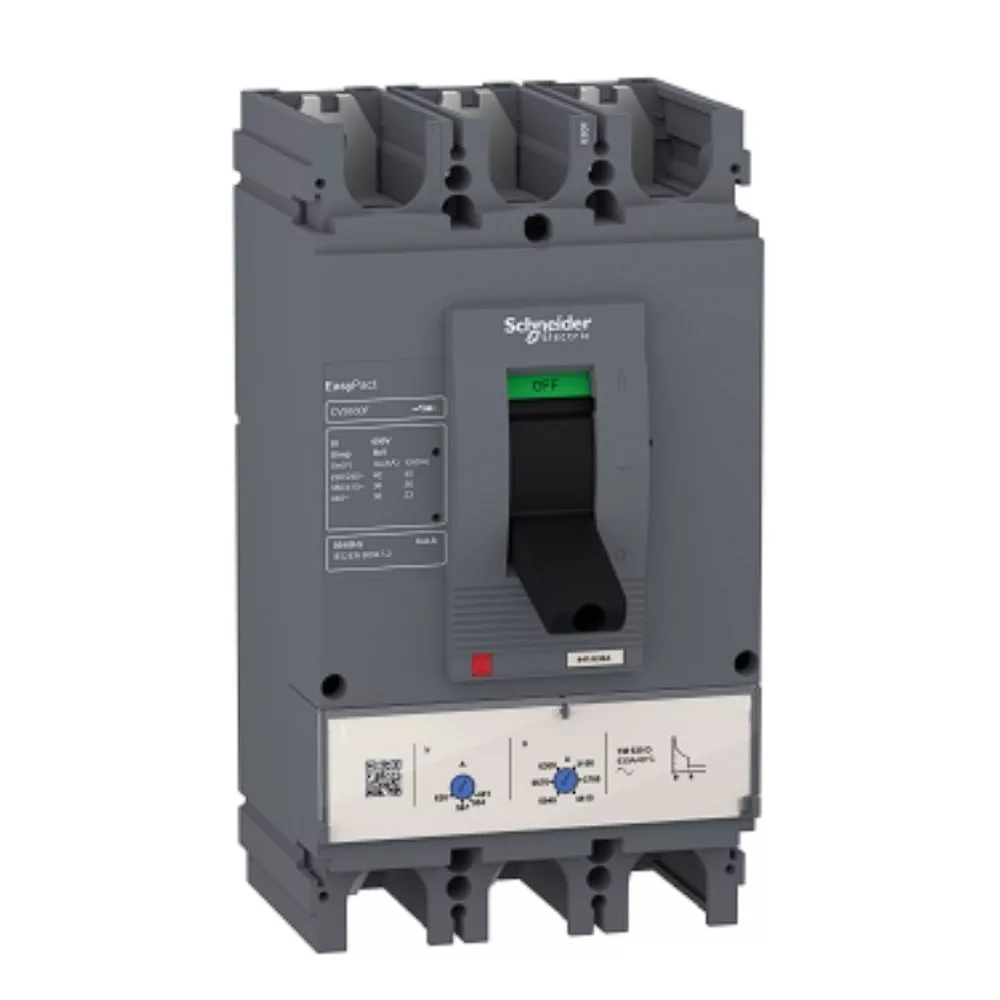

Schneider EasyPact CVS400F 3P3D TM400D LV540306 egy fix, hárompólusú (3P) teljesítmény-megszakító, amelyet energiaelosztó rendszerek védelmére tervezett a gyártó. A készülék termikus-mágneses TM-D kioldóegységgel rendelkezik, amely egyszerre nyújt túlterhelés elleni védelmet és rövidzárlat elleni mágneses védelmet. A megszakító névleges áramértéke 400 A (40 °C környezeti hőmérsékleten), így ipari és kereskedelmi célú elosztási paneljelemekhez is alkalmas.
A készülék rövidzárlat-megszakító képessége (Icu) 36 kA 380/415 V AC hálózaton, 50/60 Hz frekvencián — ez azt jelenti, hogy akár 36 000 amperes zárlati áram esetén is megbízhatóan megszakítja az áramkört. Más tápfeszültségeken is ismert az adat: például 220/240 V AC esetén 40 kA Icu, 440 V AC esetén 30 kA Icu. A kioldási karakterisztika „F” betűvel van jelölve, ami a megszakító jellegét határozza meg.
A hosszú-idejű (termikus) kioldás beállítása szabályozható, így az áramterhelés érzékenysége 280 … 400 A tartományban állítható. A rövid idejű mágneses kioldás beállítása 5 … 10 × In között állítható, tehát a megszakító egyaránt alkalmas a normál terhelés figyelésére és hirtelen zárlatok megelőzésére. A készülék működtetése karos (toggle), a főáramkör csatlakoztatása csavaros, az előlapon keresztül történik.
Szerelés szempontjából a készülék fix, hátsó falra szerelhető, DIN-sínes (top-hat sín) szerelés nem jellemző. A beépített kioldásjelző rendszer segíti az állapotfelügyeletet. A névleges szigetelési feszültség (Ui) 690 V, az impulzus-ellenállás (Uimp) 8 kV. A védettségi fokozat IP40, a készülék mechanikai terhelhetősége 15 000 üzem-/manipulációs ciklus, villamos terhelhetősége 6000 ciklus 415 V In mellett.
Ez a megszakító ideális választás mérsékelt vagy nagyobb teljesítményű elosztórendszerekhez — például ipari elosztótáblákhoz, gép- és létesítményvédelmi feladatokra —, ahol szükséges a megbízható rövidzárlat- és túlterhelés-védelem, valamint a szabályozható bekapcsolási karakterisztika.
Fenntarthatóság:
A Green PremiumTM címke a Schneider Electric azzal kapcsolatos elkötelezettségét jelképezi, hogy környezetvédelmi szempontból kategóriaelső termékeket biztosítson. A Green Premium biztosítja a legújabb szabályozásoknak való megfelelőséget, a környezeti hatásokkal kapcsolatos átláthatóságot, valamint a termékek újrahasznosíthatóságát és alacsony CO2-kibocsátását.
További információ:
- REACh rendelet
- REACh nyilatkozat
- EU RoHS irányelv
Megfelelőség:
- EU RoHS nyilatkozat
- Kínai RoHS rendelet
- Kínai RoHS nyilatkozat
- A Kínai RoHS rendelet hatályán kívül eső termék. Az anyagok feltüntetése tájékoztató jellegű.
Környezetvédelmi közzététel:
- WEEE
A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.
