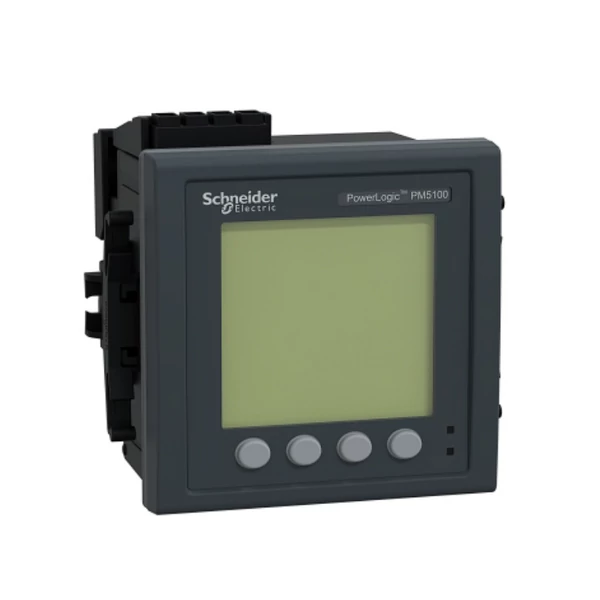

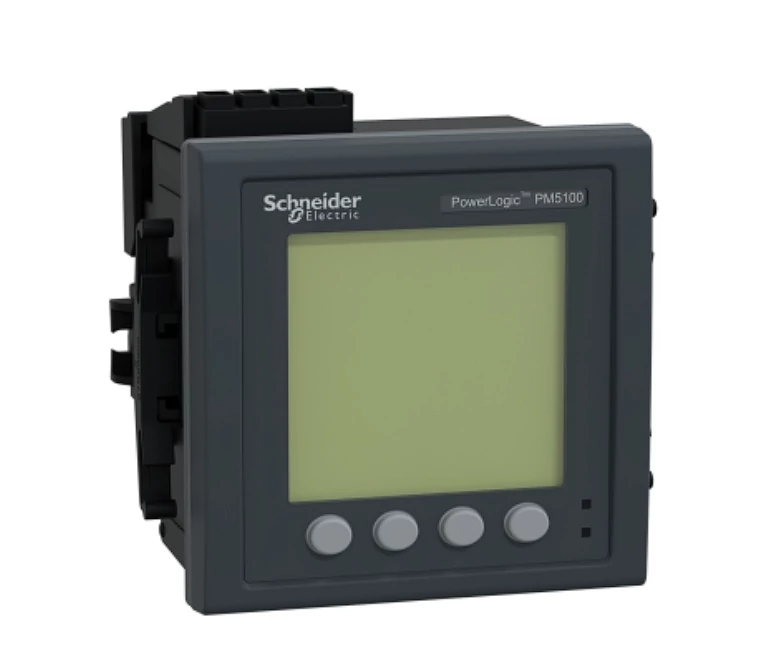

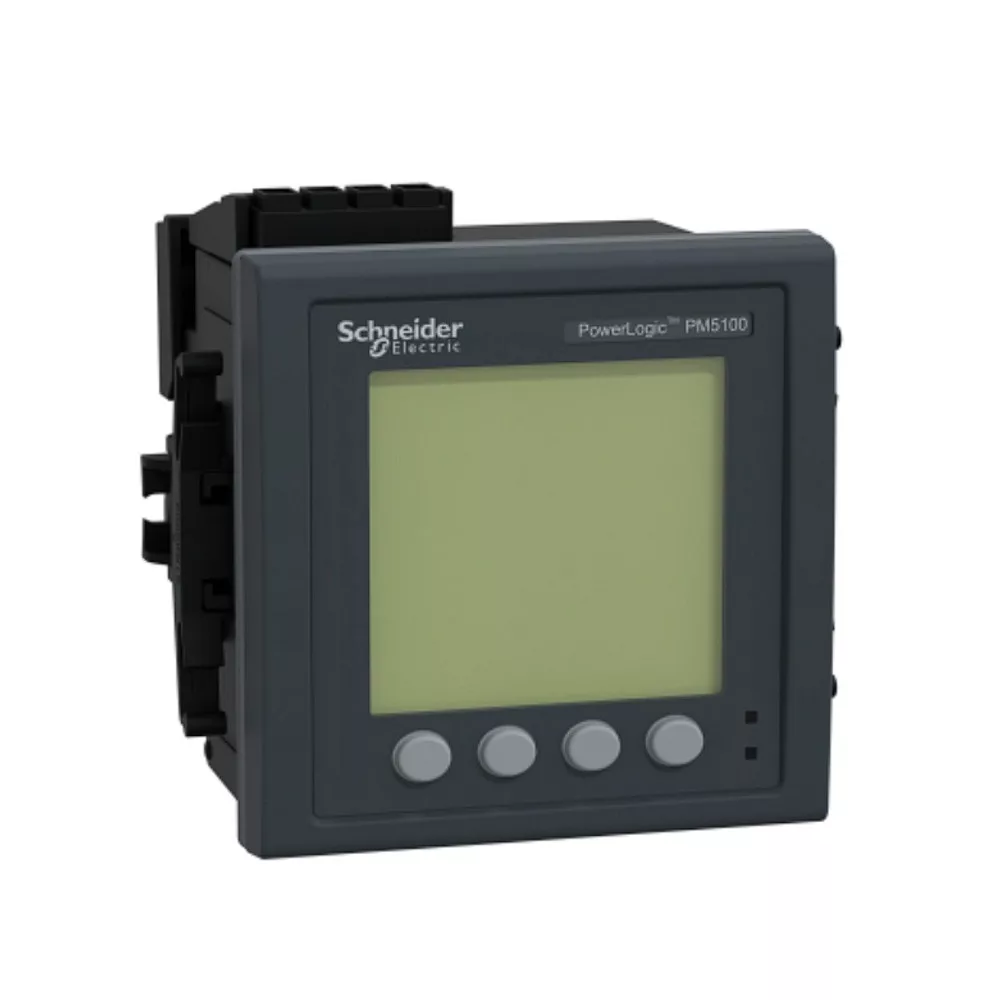

SCHNEIDER Fogyasztásmérő elektronikus áramváltós 8,5A 20-400V C osztály 6TE - METSEPM5110

SCHNEIDER METSEPM5110 Fogyasztásmérő elektronikus áramváltós 8,5A 20-400V C osztály 6TE

Műszaki adatok:

• Termékcsalád: PowerLogic
• Terméknév: PowerLogic PM5000
• Készülék rövid neve: PM5111
• Termék vagy alkatrész típusa: Teljesítménymérő

Kiegészítő jellemzők:

• Wnergiaellátás minőségének vizsgálata: a 15. harmonikusig
• Készülék alkalmazása: Nagyteljesítményű aljzat elosztás
• Mérés típusa: Áram
• Feszültség: Frekvencia
• Energiamérő: Energiafogyasztás, Hatásos energia
• Tápfeszültség: 90...450 V AC 45...66 Hz, 100...415 V DC
• Hálózat frekvenciája: 50 Hz, 60 Hz
• [Be] névleges áram: 1 A, 5 A
• Hálózat típusa: 1P+N, 3P+N, 3P
• Teljesítményigény VA-ban: 11 VA -415 V
• Helyi jelzés:
  • 80 ms 120 V AC terhelés alatt
  • 100 ms 230 V AC terhelés alatt
  • 100 ms 415 V AC terhelés alatt
  • 50 ms 125 V DC terhelés alatt
• Kijelző típusa: Monokróm grafikus LCD
• Kijelző felbontása: 128x128 pixel
• Mintavételi sebesség: 64 minta/ciklus
• Mért áram: 50…8500 mA
• Analóg bemenet típusa:
  • Feszültség (impedancia 5 MOhm)
  • Áram (impedancia <= 0,3 mOhm)
• Mérési feszültség:
  • 35…760 V AC 45...66 Hz fázisok között
  • 20…440 V AC 45...66 Hz fázis és nulla között
• Frekvencia méréstartomány: 45…65 Hz
• Bemenetek száma: 0
• Mérési pontosság:
  • Hatásos teljesítmény +/- 0,5 %
  • Reaktív áramforrás +/- 2%
  • Hatásos teljesítmény +/- 0,5 %
  • Látszólagos teljesítmény +/- 0,5 %
  • Frekvencia +/- 0,05 %
  • Energiamérő +/- 0,5
  • Áram +/- 0,5 %
  • Feszültség +/- 0,5 %
  • Látszólagos teljesítmény +/- 0,5 %
  • Reaktív áramforrás +/- 2%
• Pontossági osztály: 0.5S osztályú hatásos teljesítmény megfelel az IEC 62053-23 szabványnak
• Kimenetek száma: 1 digitális
• Kommunikációs port protokoll: Modbus RTU master -9,6, 19,2 és 38,4 kbaud páros/páratlan vagy egyik sem - 2 vezeték, szigetelés 2500 V, KNX
• Kommunikációs port típusa: RS485
• Adatrögzítés: Időbélyegzés
• Pillanatnyi értékek min/max

Csatlakozás típusa:

• Feszültség bemenetek: csavaros csatlakozó: 4
• Vezérlő áramkör: csavaros csatlakozó: 2
• Kiberbiztonság - hardver titkosítás: csavaros csatlakozó: 6
• Bemeneti teljesítmény: csavaros csatlakozó: 6
• RS485 csatlakozás elosztott tápfeszültséggel: csavaros csatlakozó: 4
• Rögzítési mód: Süllyesztett szerelés
• Szerelési támogatás: Előlap
• Szabványok:
  • EN 50470-3
  • EN 50470-3
  • IEC 62053-23:A1
  • MSZ EN 60529
  • IEC 62053-31
  • IEC 61557-12:2015
  • IEC 62053-24:A1
  • IEC 62052-31:A1
  • IEC 62053-21:2015

Terméktanúsítványok:

• CE megfelel az IEC 61010-1 szabványnak
• A CULus 508 megfelel a 0-nak
• Szélesség: 96 mm
• Mélység: 72 mm
• Magasság: 96 mm
• Nettó súly: 380 g

Környezet:

• Elektromágneses kompatibilitás
• Feszültség/áramimpulzus osztály A megfelel IEC 61000-4-12
• Kisfeszültségű változások, ugrások és ingadozások csökkentése A osztály megfelelő IEC 61000-3-3
• Elektroszatikus kisütés védelem teszt 4. szint megfelel IEC 61000-4-2 3. szint
• Nedves ingadozó hullámok 4. szint megfelel IEC 61000-4-6 3-as szint
• Mikroszakadások és feszültségingadozás 4. szint megfelel IEC 61000-5-1
• Vezetett zavarkibocsátás - tesztszint: 150 kHz...80 MHz B osztályú megfelel EN 55022-11 1. csoport
• Villamos tranziensek elleni védettség - tesztszint: 150 kHz...80 MHz megfelel IEC 61000-4-6 3-as szint
• EMC védelem megfelel IEC61000-4-4 1-es szint
• Gyors tranziens elleni védelem teszt megfelel IEC 61000-4-3 3. szint
• Túlfeszültség ellen védett 1,2/50-8/20 B osztályú megfelel IEC 61000-4-5 3. szint
• Feszültség/áramimpulzus megfelel IEC 61000-4-12
• IP védettségi szint: IP54 megjelenítő egység: megfelel az MSZ EN 60529 szabványnak, IP30 hátsó rész: megfelel az MSZ EN 60529 szabványnak
• Relatív páratartalom: 5…95 % -50 °C nem kondenzálódó
• Szennyezettségi fok: 2
• A környezeti levegő hőmérséklete a működéshez: -25…70 °C mérő, -20…70 °C kijelző egység, -25…-20 °C (csökkentett teljesítménnyel) kijelző egység
• Tárolási környezeti levegő hőmérséklet: -40…85 °C
• Üzemi magasság: 2000 m CAT III
• Gyártó: SCHNEIDER
