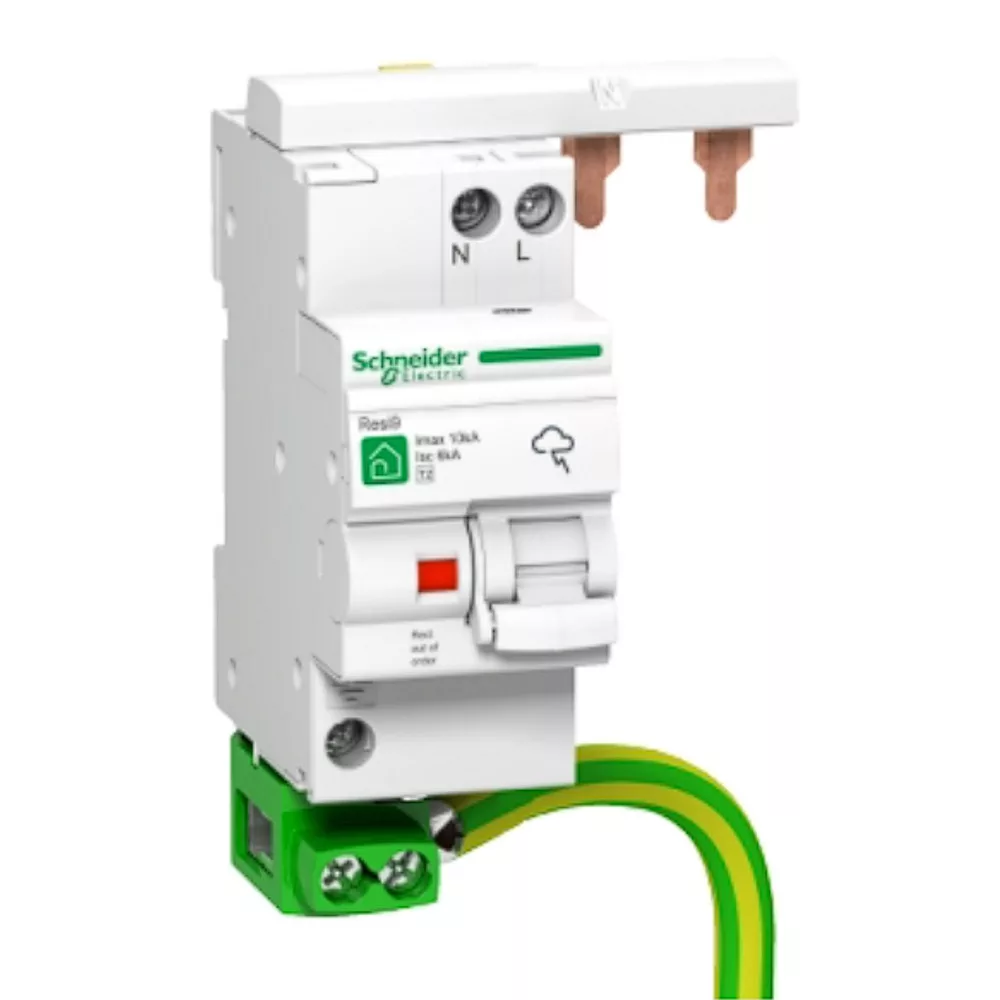

SCHNEIDER Túlfeszültség-levezető T2 TN-S TT 230V/AC 10kA 2M Resi9 - R9L16610

SCHNEIDER R9L16610 Túlfeszültség-levezető T2 TN-S TT 230V/AC 10kA 2M Resi9

Műszaki adatok:

• Termékcsalád: Resi9
• Termék vagy alkatrész típusa: Túlfeszültség-korlátozó
• Készülék rövid neve: Resi9 Quick PF
• Pólusok leírása: 1P+N
• Távoli jelzés: Távjelzés nélkül
• Túlfeszültség levezető típus: Villamos elosztó hálózat
• Földelő rendszer: TN-S, TT

Kiegészítő jellemzők:

• Túlfeszültség levezető osztálytípus: 2-es típus
• Túlfeszültség-levezető technológia: MOV + GDT
• Ue névleges üzemi feszültség: 230 V +/- 10 % AC 50/60 Hz
• [In] névleges kisülési áram: Differenciál módú: 5 kA (L/N), Közös mód: 10 kA (N/PE):
• [Imax] maximális kisülési áram: Közös mód: 10 kA N/PE, Differenciál módú: 10 kA L/N
• [Uc] maximális üzemi feszültség: Közös mód: 275 V N/PE, Differenciál módú: 275 V L/N
• Válaszidő: <= 25 ns
• [Up] feszültségvédelmi szint: Közös módú <1,5 kV 2-es típus N/PE, Differenciál módú <1,5 kV 2-es típus L/N
• [Ut] ideiglenes túlfeszültség: 337 V L/N 5 s ellenálló, 1200 V N/PE 200 ms biztonsági hibavédelem, 442 V L/PE 5 s ellenálló
• [If] követő áram: 0,1 kA közös módú N/PE
• [Isccr] névleges rövidzárlati áram: 6 kA
• Helyi jelzés: Fehér/piros zászló
• Szakaszolókapcsoló típusa: Integrált megszakító - Icu 6 kA
• Rögzítési mód: Klipszes
• Rögzítő támogatás: DIN sín, 9 mm-es osztások 4
• Magasság: 109,7 mm
• Szélesség: 36 mm
• Mélység: 72,1 mm
• Szín: Fehér (RAL 9003)
• Maradványáram: 1 mA
• Csatlakozás típusa:
  • Alagút típusú terminálok (L/N) 1…16 mm² merev
  • Alagút típusú terminálok (L/N) 1…10 mm² rugalmas
  • Alagút típusú terminálok (bejövő) 6…25 mm² merev
  • Alagút típusú terminálok (bejövő) 6…16 mm² sodrott, érvéghüvellyel
• Meghúzási nyomaték: 2 Nm
• Mellékelt felszerelés: Előszerelt PE földkábel
  • 1 db 18 mm-es előremenő vezetékkel ellátott gyűjtősín
  • 1 közbenső sorkapocs
  • 1 db 9 mm-es magasságú gyűjtősín

Környezet:

• Szabványok: EN 61643-11:2012, IEC 61643-11:2011
• Minőségi címkék: NF
• IK védettségi fokozat: IK03 megfelel az IEC 62262 szabványnak
• Relatív páratartalom: 5…95 %
• Üzemi környezeti levegő hőmérséklet: -5…40 °C
• Tárolási környezeti levegő hőmérséklet: -40…85 °C
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
