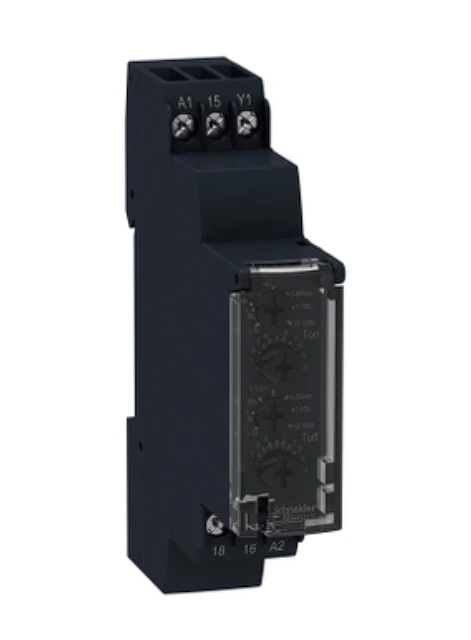

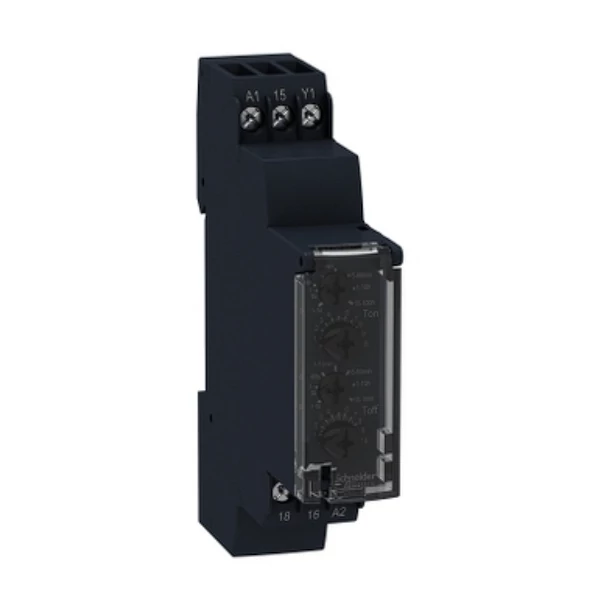

SCHNEIDER RE17RLMU Sorolható időrelé/időmű aszimm. ütemadó 0,1s-100h 1-v 24-240VAC 24VDC Zelio

SCHNEIDER RE17RLMU Sorolható időrelé/időmű aszimm. ütemadó 0,1s-100h 1-v 24-240VAC 24VDC Zelio

Műszaki adatok:

• Termékcsalád: Harmónia XA2
• Diszkrét kimenet típusa: Relé
• Termék vagy alkatrész típusa: Moduláris toronyvilágítás
• Szélesség: 17,5 mm
• Készülék rövid neve: RE17R
• Időkésleltetés típusa: Aszimmetrikus villogás
• Időkésleltetési tartomány: 1...10 perc, 1...13 s, 0,1...2 s, 6...60 s, 1...10 s, 10...100 óra, 600 s
• Névleges kimeneti áram: 8 A

Kiegészítő jellemzők:

• Érintkezők típusa és összetétele: 1 kapcsolási ciklus
• Érintkezők anyaga: Kádmiummentes

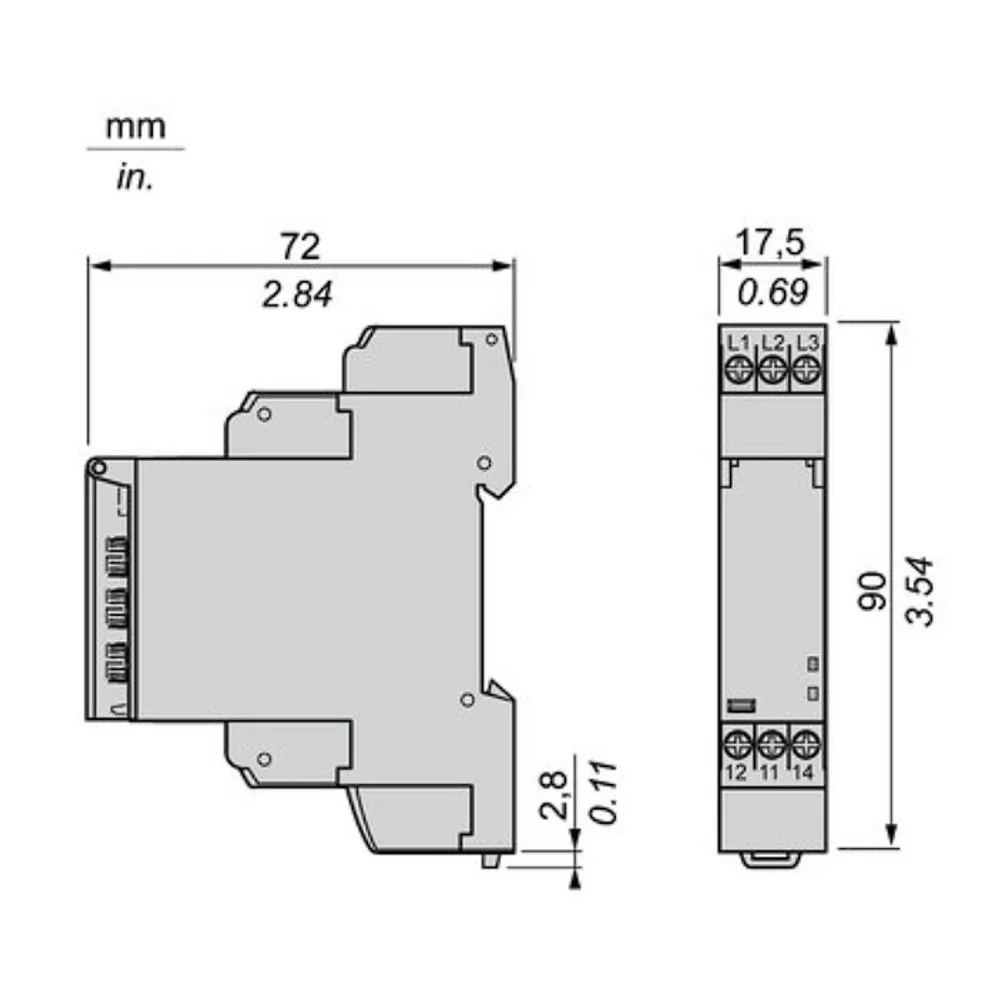

• Magasság: 90 mm
• Mélység: 72 mm
• Vezérlés típusa: Választókapcsoló, 2 állásos homloklap
• [Us] névleges betáplálási feszültség: 24...240 V AC 50/60 Hz, 24 V DC
• Feszültségtartomány: 0,85...1,1 Us
• Betáplálási frekvencia: 50...60 Hz +/- 5 V
• Bemeneti feszültség kioldása: 10 V
• Csatlakozás típusa:
  • Csavaros bekötések, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
  • Csavaros bekötések, 2 x 0,5...2 x 4 mm² (AWG 20...AWG 16) tömör kábelvég nélkül
  • Csavaros bekötések, 1 x 0,2...1 x 3,3 mm² (AWG 24...AWG 16) rugalmas kábelvéggel
  • Csavaros bekötések, 2 x 0,2...2 x 1 mm² (AWG 24...AWG 17) rugalmas kábelvéggel
• Meghúzási nyomaték: 0,6…1 N.m megfelel az IEC 60947-1 szabványnak
• Burkolat anyaga: Polikarbonát
• Ismétlési pontosság: +/- 0,5% megfelel az IEC 61812-1 szabványnak
• Hőmérsékletingadozás: +/- 0,05%/°C
• Feszültség ingadozás: +/- 0,2%/V
• Időkésleltetés állítási pontossága: +/- 10% a méréshatárra -25 °C külső megfelel IEC 61812-1
• Időkésleltetés típusa:
  • Aszimmetrikus villogás - L- Aszimmetrikus villogó relé (indító impulzus ki)
  • Aszimmetrikus villogás - Li - Aszimmetrikus villogó relé (impulzus bekapcsolás)
• Vezérlőjel impulzusszélessége: 100 ms párhuzamosan kötött terheléssel terhelés alatt, 30 ms terhelés alatt
• Szigetelési ellenállás: 100 mOhm -500 V DC különetlen megfelel IEC 60664-1
• Visszaállítási idő: 120 ms de-energetizációkor terhelés alatt
• Munkaszakasz tényező: 100 %
• Teljesítményigény VA-ban: 0…32 VA -240 V AC
• Teljesítményigény W-ben: 0,6 W -24 V DC különetlen
• Minimális kapcsolóáram: 10 mA -5 V DC különetlen
• Maximális kapcsolási áram: 8 A AC SELV
• Maximális kapcsolási feszültség: 250 V AC
• Megszakítási kapacitás: 2000 VA
• Működési frekvencia: 10 Hz
• Elektromos élettartam: 10000 ciklus esetén rezisztív terhelés (8 A -250 V AC maximálisan)
• Mechanikai tartósság: 10000000 ciklus
• Dielektromos szilárdság: 2,5 kV 1 perc 50 Hz megfelel az IEC 61812-1 szabványnak
• [Uimp] névleges lökő-feszültség állóság: 5 kV ideig 1,2/50 µs
• Bekapcsolási késleltetés: 100 ms
• Jelölés: CE
• Kúszóáramút: 4 kV/3 megfelel az IEC 60664-1 szabványnak
• Biztonsági megbízhatósági adatok: MTTFd = 296,8 év, B10d = 270 000
• Szerelési helyzet: Bármely pozíció a normál függőleges tartó síkhoz képest
• Rögzítő tartó: 35 mm DIN sín megfelel IEC 60721-3-3
• Helyi jelzés: LED portonként nyitott áramkör
• LED portonként 80 % BE és 20 % KI esetén FLT (Ethernet hiba): a funkció elérhető
• L- Aszimmetrikus villogó relé (indító impulzus-off)-1 kapcsolási ciklus
• Li- Aszimmetrikus villogó relé (indító impulzus be)-1 kapcsolási ciklus
• Nettó súly: 0,07 kg
• Vezérlés típusa: Tesztgomb nélkül
• Funkciók száma: 2
• Késleltetés típusa: L, Li
• Funkcionalitás: Aszimmetrikus villogó időzítő
• Kompatibilitási kód: RE17

Környezet:

• Mikroszakadásokkal szembeni ellenállás: 20 ms
• Szabványok:
  • 2006/95/EGK
  • IEC 61000-6-4
  • IEC 61000-6-4
  • 2006/95/EK
  • IEC 61812-1
  • IEC 61000-6-3
  • IEC 61000-6-1
• Terméktanúsítványok: GOST, cULus 508, CSA-Ex
• Tárolási környezeti levegő hőmérséklet: -30…60 °C
• Üzemi környezeti levegő hőmérséklet: -20…60 °C
• IP védettségi szint:
  • IP20 megfelel MSZ EN 60529 (sorkapocs)
  • IP40 megfelel MSZ EN 60529 (tokozat)
  • IP51 megfelel MSZ EN 60529 (homloklap)
• Rezgési ellenállás: maximum 20 m/s² (f= 10…150 Hz) megfelel az IEC 60068-2-6 szabványnak
• Ütésállóság: 15 gn esetén 11 ms megfelel IEC 60068-2-27, Ea tesztek
• Relatív páratartalom: 93 % kontaktuspaszta nélkül megfelel IEC 60068-2-30
• Elektromágneses kompatibilitás:
  • Gyors villamos tranziens/impulzus védettség teszt: tesztszint: 6 kV (érintkezésben) , 4. szint , megfelel IEC 61000-4-2 3. szint
  • Gyors villamos tranziens/impulzus védettség teszt: tesztszint: 8 kV légrés, 4 kV érintkező (mind a 3 tengelyen) , 4. szint , megfelel IEC 61000-4-2 3. szint
  • Túlfeszültség: tesztszint: 10 V/m, 80 MHz...1 GHz (80 MHz – 1 GHz) , 4. szint , megfelel IEC 61000-4-3 3. szint
  • EMC védelem: tesztszint: 1 kV (kapacitív csatolás) , 4. szint , megfelel IEC61000-4-4 1-es szint
  • EMC védelem: tesztszint: 2 kV, 5/100 kHz (közvetlen érintkezés) , 4. szint , megfelel IEC61000-4-4 1-es szint
  • 1,2/50 ms lökőhullámú próba: tesztszint: 1 kV (differenciális módus) , 4. szint , megfelel IEC 61000-4-5 3. szint
  • 1,2/50 ms lökőhullámú próba: tesztszint: 2 kV, 5/100 kHz (kommunikációs áramkör) , 4. szint , megfelel IEC 61000-4-5 3. szint
  • Nedves ingadozó hullámok: tesztszint: 10 Vrms (0,15...8 MHz) , 4. szint , megfelel IEC 61000-4-6 3-as szint
  • Feszültség/áramimpulzus: tesztszint: 0 % (1 ciklus) , megfelel IEC 61000-4-12
  • Feszültség/áramimpulzus: tesztszint: 70 %, 500 ms (25/30 ciklus) , megfelel IEC 61000-4-12
  • Vezetett zavarkibocsátás: , B osztályú , megfelel EN 55022-11 1. csoport
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
