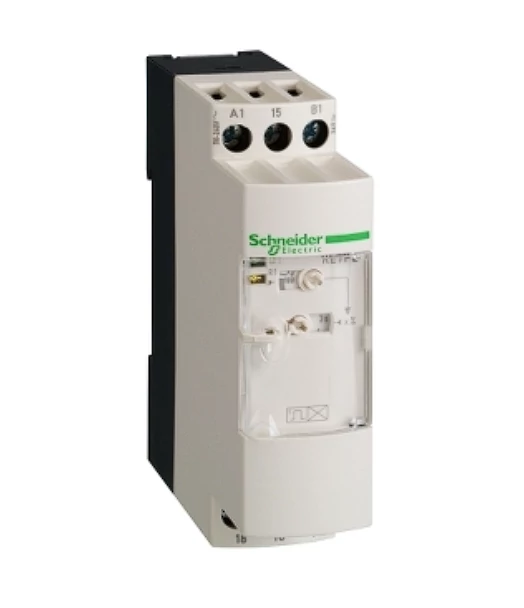

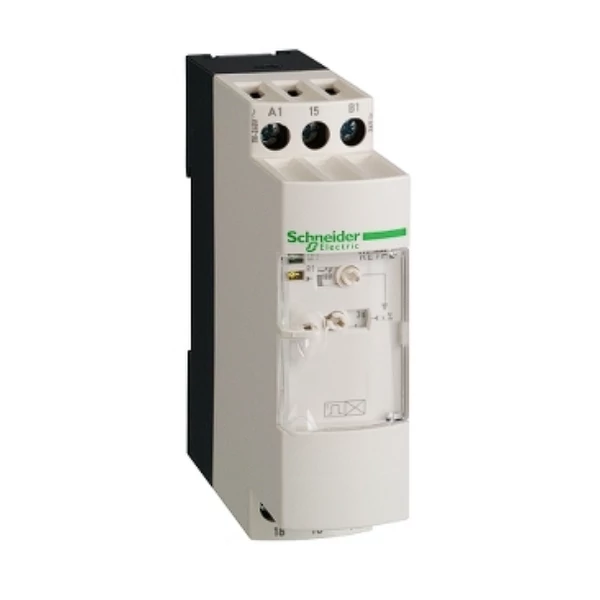

SCHNEIDER RE7RA11BU Többfunkciós időmű/időrelé 0.1 s-100h, SPDT, 2 érintkezős,SPDT, 24 V dc, 24 › 240V ac

SCHNEIDER RE7RA11BU  Többfunkciós időmű/időrelé 0.1 s-100h, SPDT, 2 érintkezős,SPDT, 24 V dc, 24 › 240V ac

Műszaki adatok:

• Termékcsalád: ZENcelo
• Termék vagy alkatrész típusa: Ipari időrelé
• Komponens neve: RE7
• Időkésleltetés típusa: C
• Időkésleltetési tartomány: 0,05 s...300 óra

Kiegészítő jellemzők:

• Diszkrét kimenet típusa: Relé
• Érintkezők anyaga: 90/10 ezüst-nikkel érintkező
• Szélesség osztás méret: 22,5 mm
• [Us] névleges betáplálási feszültség:
  • Akkumulátor, vezeték nélküli AC 50/60 Hz
  • 24 V automatikus kalibráció 50/60 Hz
  • 42...48 V automatikus kalibráció 50/60 Hz
• Feszültségtartomány: 0,85...1,1 Us
• Csatlakozás típusa:
  • Csavaros bekötések, 2 x 100 mm² rugalmas kábelvéggel
  • Csavaros bekötések, 2 x 2,5 mm² + 1 x 4 mm² rugalmas kábelvég nélkül
• Meghúzási nyomaték: 0,6…1,1 Nm
• Az időkésleltetés beállítási pontossága: +/- 10% a méréshatárra
• Ismétlési pontosság: +/- 0,2%
• Hőmérsékletingadozás: < 0,07%/°C
• Feszültség ingadozás: < 0,2%/V
• Legkisebb impulzus szélesség: 20 ms
• Reset idő: 50 ms
• Maximális kapcsolási feszültség: 250 V AC/DC
• Mechanikai tartósság: 20000000 ciklus
• [Ith] hagyományos szabad levegős termikus áram: 8 A
• le névleges üzemi áram:
  • 2 A DC-14 24 Veff -70 °C megfelel IEC 60947-5-1 A. melléklet
  • 0,1 A DC-14 250 V -70 °C megfelel IEC 60947-5-1 A. melléklet
  • 0,2 A DC-14 115 Veff -70 °C megfelel IEC 60947-5-1 A. melléklet
  • 3 A AC-15: B300 -70 °C megfelel IEC 60947-5-1 A. melléklet
• Legkisebb kapcsolási képesség: 10 mA - 12 V
• Bemeneti feszültség: < 60 V X1Z2 csatlakozó(k)
• Maximális kapcsolási áram: 1 mA (X1Z2)
• Bemeneti kompatibilitás: 3 és 4 vezetékes érzékelők PNP/NPN belső terhelés nélkül <50 m X1Z2 csatlakozó(k)
• Potenciométer jelleggörbe: Lineáris 47 kOhm (+/- 20 %), 0,2 W, kábel hossza <25 m Z1Z2
• Jelölés: CE
• Túlfeszültségi kategória: Az IEC-nek megfelelő III 60664-1
• Ui névleges szigetelési feszültség:
  • 250 V a kontakt áramkör és tápegység között IEC-Ex INE 16.0047X tanúsítva
  • 250 V beépített IEC-Ex INE 16.0047X tanúsítva
  • 300 V a kontakt áramkör és tápegység között CSA-Ex tanúsítva
  • 300 V beépített CSA-Ex tanúsítva
• Betáplálás szétkapcsolási érték: > 0,1 Uc
• Üzemelési helyzet: Tetszőleges pozíció nélkül
• Átmeneti ellenállás: 2 kV megfelel IEC 61000-4-5 3. szint
• Teljesítményigény VA-ban: 0,7 VA -24 V, 1,6 VA -48 V, 1,8 VA -110 V, 8,5 VA -240 V
• Teljesítményigény W-ben: 0,5 W - 24 V, 1,2 W - 48 V
• Sorkapocs megnevezése:
  • ALT
  • (X1) NEM HASZNÁLT
  • (B1-A2)CO
  • (Z1) NEM HASZNÁLT
  • (15-16-18)OC_OFF
  • (Y1) NEM HASZNÁLT
  • (Z2) NEM HASZNÁLT
• Magasság: 78 mm
• Szélesség: 22,5 mm
• Mélység: 80 mm
• Nettó súly: 0,15 kg

Környezet:

• Mikroszakadásokkal szembeni ellenállás: 3 ms
• Szabványok: EN/IEC 61812-1
• Terméktanúsítványok: GOST, UL-Aex, CSA-Ex
• Tárolási környezeti levegő hőmérséklet: -40…85 °C
• Üzemi környezeti levegő hőmérséklet: -20…60 °C
• Relatív páratartalom: 15…85 % 3K3 megfelel az IEC 60721-3-3 szabványnak
• Rezgési ellenállás: 0,35 mm-es konstans amplitúdó (f= 10…55 Hz) az IEC 60068-2-6 szabványnak megfelelően
• Ütésállóság: 15 gn esetén 11 ms megfelel IEC 60068-2-27, Ea tesztek
• IP védettségi szint:
  • IP20 (sorkapcsok)
  • IP51 (tokozat)
• Szennyezettségi fok: 3 megfelel az IEC 60664-1 szabványnak
• Dielektromos szilárdság: 2,5 kV
• Veszteségmentes lökéshullám: 4,8 kV
• Ellenállás elektrosztatikus kisüléssel szemben:
  • 6 kV érintkezésben megfelel az IEC 61000-4-3
  • 8 kV mind a 3 tengelyen megfelel IEC 61000-4-3
• Elektromágneses mezőkkel szembeni ellenállás: 10 V/m megfelel IEC 61000-4-4
• Ellenállás gyors tranziensekkel szemben: 2 kV megfelel IEC 61000-4-4 4-es szint
• Sugárzott/vezetett zavar:
  • CISPR22 – A osztály
  • CISPR11, 1 csoport– A osztály
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
