Ár:
5.590 Ft (4.401 Ft + ÁFA)
Menny.:db

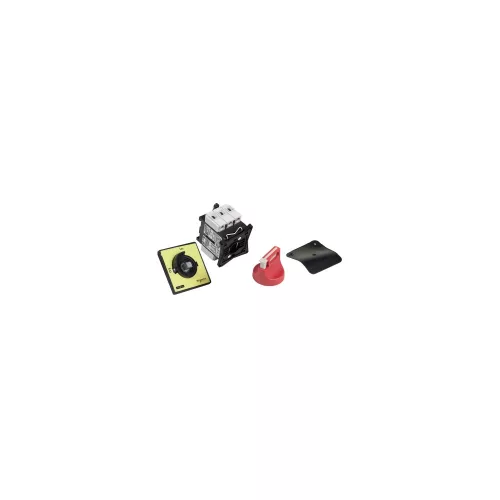

Schneider VCF01 20A 3P komplett főkapcsoló ajtóra és tokozatba szerelhető piros karral

Ár:
5.590 Ft (4.401 Ft + ÁFA)
Menny.:db
Cikkszám: SCHNVCF01
Elérhetőség: Raktáron
Gyártó: Schneider

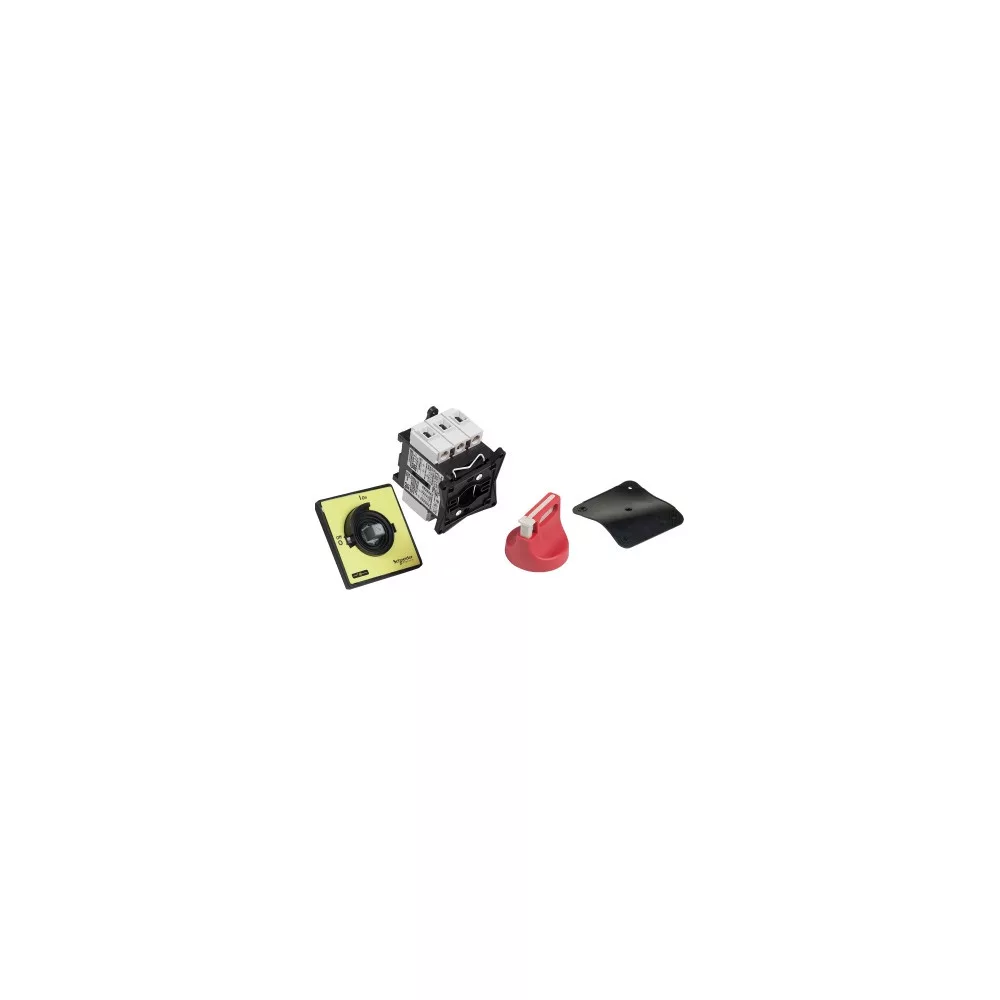

Schneider VCF01 20A 3P komplett főkapcsoló ajtóra és tokozatba szerelhető piros karral

  • Termékcsalád TeSys
  • Termék neve TeSys VARIO
  • Készülék rövid megnevezése VCF
  • Termék vagy komponens típusa: vészleállító terheléskapcsoló
  • Teljesítmény szint Nagy teljesítményű
  • Pólusok megnevezése 3P
  • Vezérlés típusa Rotációs hajtás
  • Fogantyú színe Vörös
  • Fogantyú homloklap színe Sárga

Kiegészítő jellemzők

  • Jelölés 0 - 1
  • Névleges üzemi feszültség 690 V AC
  • Névleges lökő-feszültség állóság 8 kV
  • Ithe konvencionális zárt termikus áram 16 A
  • Névleges üzemi áram 11 A AC-23A 400 V
  • Névleges üzemi teljesítmény W-ben
    • 7,5 kW -500 V (AC-3)
    • 11 kW -690 V (AC-23A)
    • 3 kW -230...240 V (AC-3)
    • 4 kW -400...415 V (AC-3)
    • 7,5 kW -500 V (AC-23A)
    • 5,5 kW -690 V (AC-3)
    • 4 kW -230...240 V (AC-23A)
    • 5,5 kW -400...415 V (AC-23A)
  • Szakaszos üzemi osztály 30
  • Bekapcsolási teljesítmény
    • 200 A -400 V AC-21A
    • 200 A -400 V AC-22A
    • 200 A -400 V AC-23A
  • Icm névleges rövidzárlat bekapcsolási teljesítmény 1 kA -400 V csúcsáram esetén
  • Megszakítási kapacitás
    • 200 A-400 V (AC-21A)
    • 200 A-400 V (AC-22A)
    • 200 A-400 V (AC-23A)
  • Mechanikus tartósság 100000 ciklus
  • Elektromos élettartam
    • 30000 ciklus DC-1...5
    • 100000 ciklus AC-21
  • Környezeti jellemző Szabványos környezet
  • Alkalmasság leválasztásra Igen
  • Csatlakozás típusa
    • Főáramkör: csavaros sorkapocs kábel 10 mm² - kábel merevsége: szilárd
    • Főáramkör: csavaros sorkapocs kábel 6 mm² - kábel merevsége: rugalmas - kábelvéggel
  • Meghúzási nyomaték 2.1 N.m - mellett csavaros szorító kapcsok
  • Tűzellenállási képesség 960 °C megfelel IEC 60595-2-1
  • Alapméretek 60 x 60 mm
  • Magasság 146 mm
  • Szélesség 90 mm
  • Mélység 131 mm
  • Termék súlya 0.5 kg

Környezet

  • Szabványok IEC 60947-3
  • Termék minősítések
  • IP védettségi szint IP65 megfelel IEC 60529
  • Mechanikai hibatűrési képesség
    • Rezgések 10...150 Hz 1 gn IEC 60068-2-6
    • Ütések 11 ms 30 Gn IEC 60068-2-27
  • Üzemi környezeti levegő hőmérséklet -20...50 °C

A további műszaki adatok megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumra!
