Ár:
4.938 Ft (3.888 Ft + ÁFA)
Menny.:db

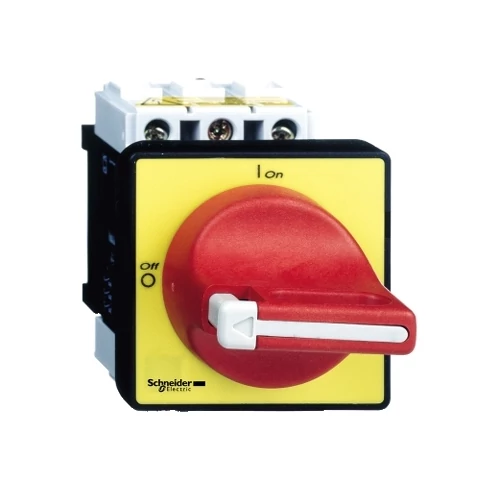

Schneider VCF02 12A 3P komplett főkapcsoló ajtóra és tokozatba szerelhető piros karral

Ár:
4.938 Ft (3.888 Ft + ÁFA)
Menny.:db
Cikkszám: SCHNVCF02
Elérhetőség: Raktáron
Gyártó: Schneider

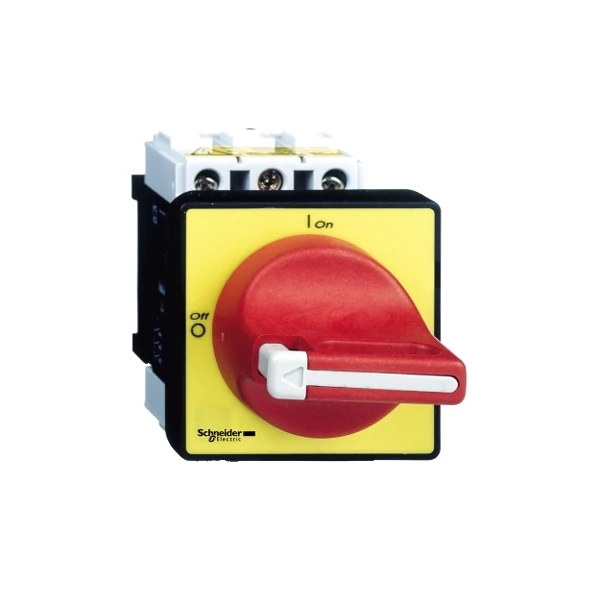

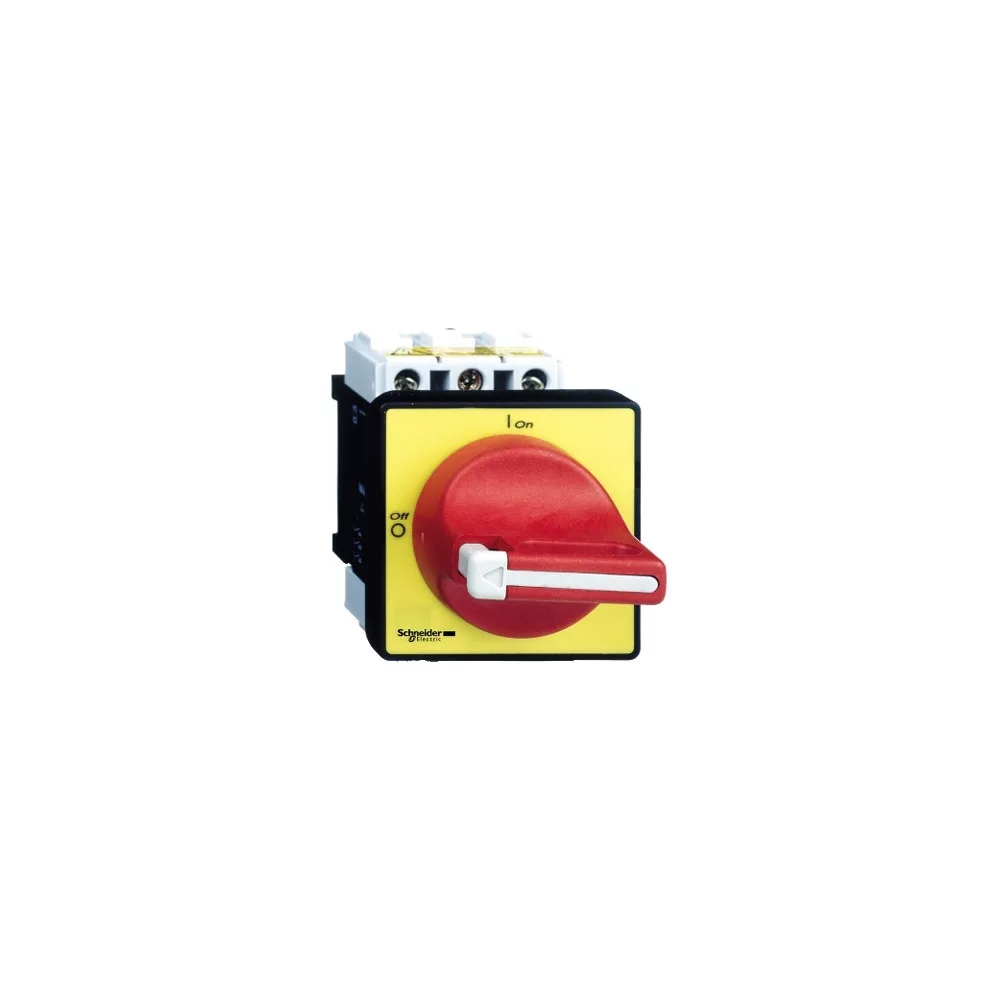

Schneider VCF02 12A 3P komplett főkapcsoló ajtóra és tokozatba szerelhető piros karral

  • Termékcsalád TeSys
  • Termék neve TeSys VARIO
  • Készülék rövid megnevezése VCF
  • Termék vagy komponens típusa Vészleállító terheléskapcsoló
  • Teljesítmény szint Nagy teljesítményű
  • Pólusok megnevezése 3P
  • Érintkezők típusa és összetétele 3 NO
  • Hálózat típusa
    • AC
    • DC
  • Vezérlés típusa Rotációs hajtás
  • Forgatófogantyú szerelési stílus Közvetlenül
  • Fogantyú színe Vörös
  • Fogantyú homloklap színe Sárga
  • Alkalmasság leválasztásra Igen

Kiegészítő jellemzők

  •  Rotációs hajtás lakatolás 1 ... 3 lakat 4...8 mm
  • Jelölés 0 - 1
  • Rögzítési mód 4 csavarral esetén kilincs
  • Névleges üzemi feszültség 690 V AC 50/60 Hz
  • Névleges lökő-feszültség állóság 8 kV
  • Konvencionális termikus szabad levegő áram 12 A
  • Konvencionális zárt termikus áram 10 A
  • Le névleges üzemi áram 8.1 A (AC-23)-400 V
  • Névleges üzemi teljesítmény W-ben
    • 3 kW -400...415 V (AC-3)
    • 4 kW -500 V (AC-3)
    • 1.5 kW -230...240 V (AC-3)
    • 5.5 kW -500 V (AC-23A)
    • 5.5 kW -690 V (AC-3)
    • 7.5 kW -690 V (AC-23A)
    • 3 kW -230...240 V (AC-23A)
    • 4 kW -400...415 V (AC-23A)
  • Szakaszos üzemi osztály 30
  • Bekapcsolási teljesítmény
    • 120 A -400 V (AC-21A)
    • 120 A -400 V (AC-22A)
    • 120 A -400 V (AC-23A)
  • Névleges feltételes rövidzárlati áram 10 kA -400 V - kapcsolt biztosíték 12 A aM
  • 10 kA -400 V - kapcsolt biztosíték 12 A gG
  • Megszakítási kapacitás
    • 120 A -400 V AC-21A
    • 120 A -400 V AC-22A
    • 120 A -400 V AC-23A
  • Eszközösszetétel
    • Fogantyú
    • Kapcsoló
  • Mechanikus tartósság 100000 ciklus
  • Elektromos élettartam
    • 100000 ciklus AC-21
    • 30000 ciklus DC-1
    • 30000 ciklus DC-2
    • 30000 ciklus DC-3
    • 30000 ciklus DC-4
    • 30000 ciklus DC-5
  • Meghúzási nyomaték Főáramkör : 2.1 N.m - mellett csavaros szorító kapcsok
  • Alapméretek 60 x 60 mm
  • Magasság 74 mm
  • Szélesség 60 mm
  • Termék súlya 0.25 kg

Környezet

  • Szabványok IEC 60947-3
  • IP védettségi szint
    • IP65
    • IP20 megfelel IEC 60529
  • Mechanikai hibatűrési képesség
    • Rezgések 10...150 Hz 1 gn IEC 60068-2-6
    • Ütések 11 ms 30 Gn IEC 60068-2-27
  • Üzemi környezeti levegő hőmérséklet -20...50 °C
  • Tűzellenállási képesség 960 °C megfelel IEC 60695-2-1

A további műszaki adatok megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumra!
